80年初上演的《星球大戰》影片一定給觀眾留下了深刻的印象，直到現在出品的續集中高人能士手上仍有個激光劍的武器，代表擁有無所不能的能量。今天，大家就跟隨著筆者通過3dmax9.0來打造一把激光劍吧……

先看一下最終效果：

一、繪制劍身

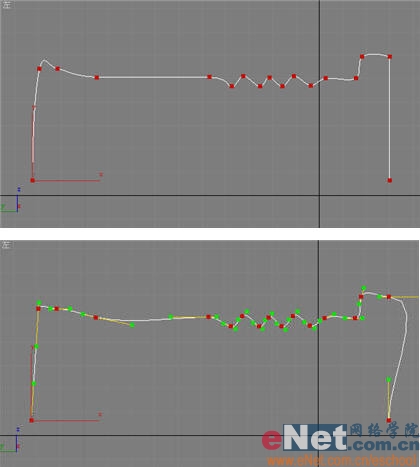

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“圖形”按鈕進入命令面板，單擊“線”按鈕在視圖中繪制一線條line01，并運用“bezier”曲線對其修改光滑性，如圖1所示。

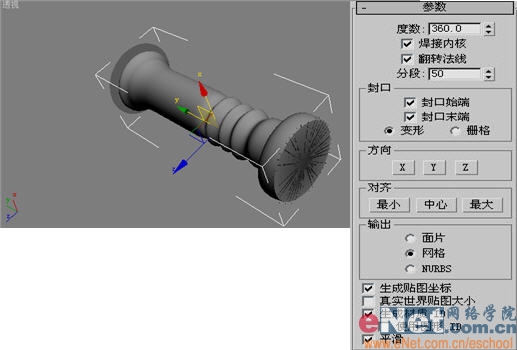

2、選中line01，單擊“修改”命令面板，在下拉列表中選擇“車削”項并進入其屬性面板，修改其參數，如圖2所示。

|||

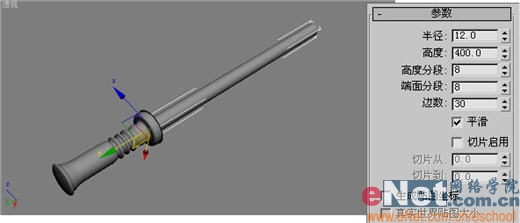

3、點擊“創建”命令面板中的“幾何體”按鈕，單擊“圓柱體”工具按鈕，在前面視圖中拖動鼠標繪制cylinder01，修改其參數，如圖3所示。

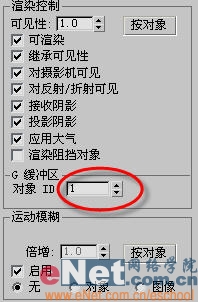

4、選中cylinder01，單擊右鍵，在彈出菜單中選擇“屬性”命令進入其屬性面板，修改其參數，如圖4所示。

小提示：這里定義對象id，是為了將來在編輯特效時能夠指定起作用的id號。

二、材質配置

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，單擊“漫反射”后的小方框按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，為它指定一圖片，如圖5所示。

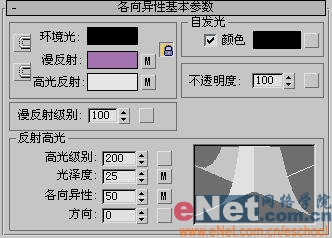

小提示：同樣的對于“高光反射”也指定給此圖，并適當調整反射高光參數，如圖6所示。

|||

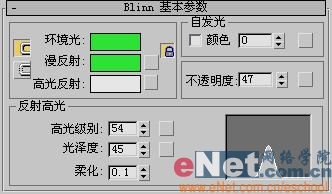

2、選擇第二個樣球，調整漫反射、環境光的顏色及反射高光參數，如圖7所示。

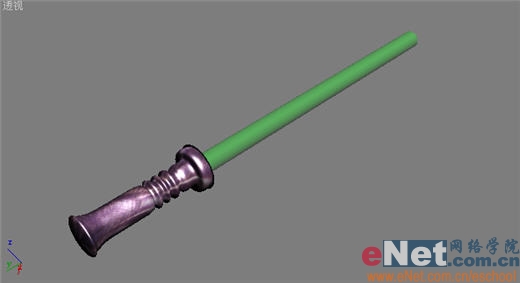

3、將第一個樣球材質賦予line01，將第二個樣球材質賦予cylinder01。如圖8所示。

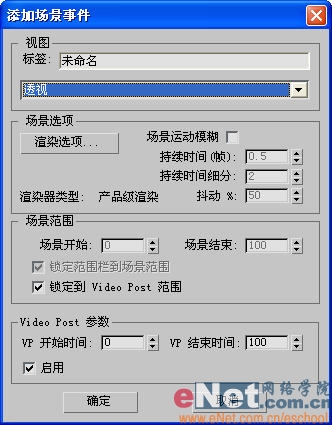

4、點擊“渲染”菜單中的“video post”命令，打開其視頻合成器窗口，點擊“添加場景事件”按鈕，在“視圖”欄下選擇“透視”項，單擊確定，如圖9所示。

小提示：選擇“透視”就是把透視圖的視角作為視頻合成的視角，如果愿意建立攝影機還可以在下拉列表中選中攝影機項。

5、單擊“添加圖像過濾事件”按鈕，在下拉列表中選擇“鏡頭效果光暈”項，單擊確定，如圖10所示。

|||

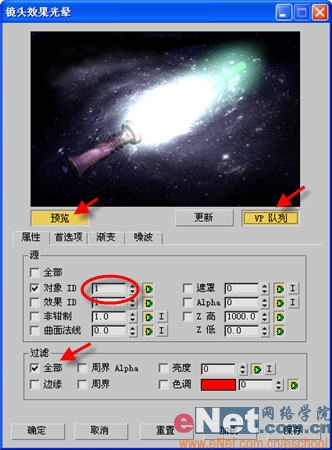

6、雙擊“video post”窗口中的“鏡頭效果光暈”項，打開過濾事件窗口，點擊“設置”按鈕，打開鏡頭效果高光窗口，修改對象id值等定義，如圖11所示。

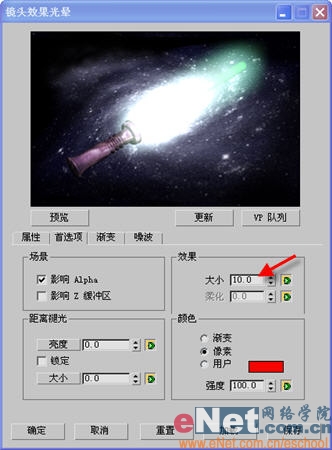

小提示：看上去發光太強了，可以通過點擊“首選項”選項夾，修改其大小為1，如圖12所示。

7、為場景添加一背景圖片，點擊“video post”窗口中的“執行序列”按鈕進行渲染，效果如圖13所示。
