生活中精美的器皿常常是美術工作者習作的參考物，同樣，在三維設計中它們也是一等的模特，今天，我們就通過3dmax9.0來設計一個精美的水瓶吧……

先看一下最終效果：

|||

一、創建水瓶

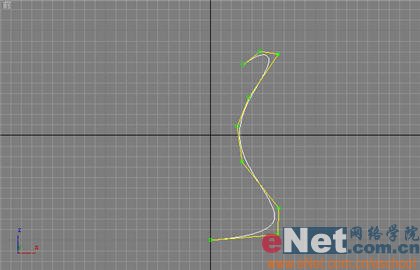

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“圖形”按鈕，在下拉列表框中選擇“nurbs曲線”項。單擊面板中的“cv曲線”按鈕，在前面視圖中繪制出一個curve01，如圖1所示。

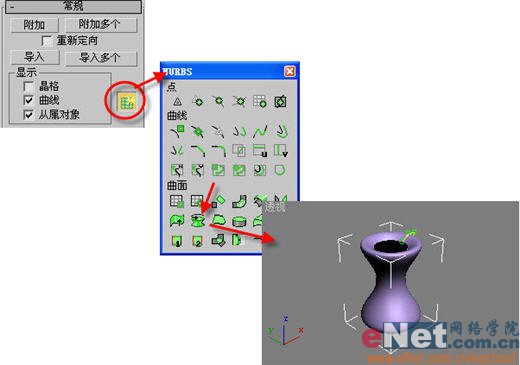

2、單擊“修改”命令面板，在“常規”卷展欄下點擊“nurbs創建工具箱”按鈕，調出工具窗口，點擊“創建車削曲線”按鈕，并點擊視圖中的curve01，形成實體圖，如圖2所示。

|||

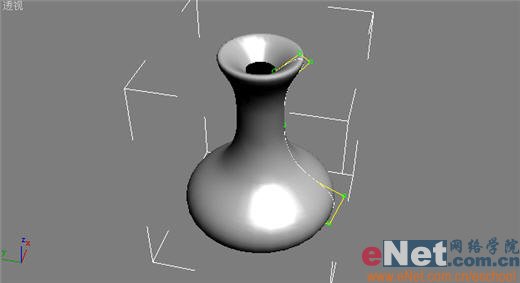

3、在“修改”面板下，打開“nurbs曲面”下級目錄，點中“曲線cv”項，用工具欄上的“選擇并移動”按鈕，在視圖中調整相關點的位置，致使達到滿意的樣子，如圖3所示。

小提示：由于法線相反原因，在瓶子內部顯得空洞。點擊“材質編輯器”按鈕，為它指定一個樣球材質，并勾選“明暗器基本參數”卷展欄下的“雙面”項即可。同時也提高高光級別值如112，光澤度57，漫反射顏色為紅、綠、藍為198，得到好的效果，如圖4所示。

4、在“曲線cv”項選中的情況下，點擊“cv”卷展欄下的“延伸”按鈕，用鼠標選擇視圖中瓶子的第一點開始向下部拖動，為瓶體增加厚度，如圖5所示。

小提示：繪制完內側曲線后，可以選擇點進行移動，使得和外層更加貼近。

|||

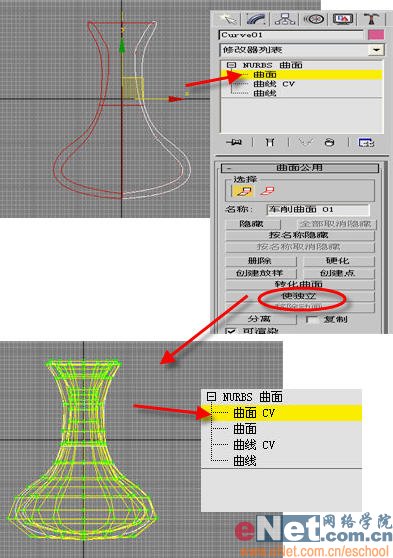

5、點擊“nurbs曲面”下的“曲面”項，打開“曲面公用”卷展欄，點擊“使獨立”按鈕，獨立出“曲面cv”，對曲面再作些調整，如圖6所示。

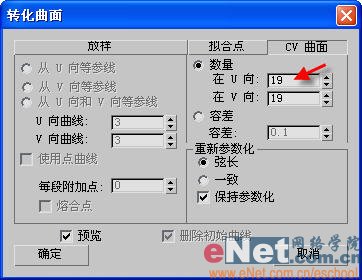

小提示：用移動工具可以輕松移動曲面cv上的cv點，實時看到實體的變化。點擊“曲面”項，打開“曲面公用”卷展欄，點擊“轉化曲面”按鈕可以通過數量值來修改曲面上的點的個數，如圖7所示。

6、點擊“曲面cv”項，框選頂視圖中的右邊點，向右方向移動，制作出嘴部造型，再對左側頂點做向上拖拽，如圖8所示。

|||

7、回到“nurbs曲面”級別，點擊“常規”卷展欄下的“nurbs創建工具箱”按鈕，在面板中單擊“創建點曲線”按鈕，在前視圖中繪制一杯把草圖，如圖9所示。

8、通過“創建”命令面板中的“圖形”，點擊“圓”按鈕，繪制一個圓，作為杯把的截面線，并打開“修改”面板，通過“nurbs曲面”級別下“常規”卷展欄中的“附加”按鈕添加到nurbs曲面中方便編輯。

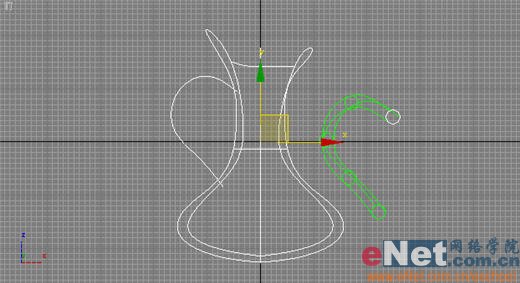

9、打開“nurbs創建工具箱”按鈕，點擊“創建單軌掃描”按鈕，在視圖中依次選擇杯把線、圓，形成放樣圖形，如圖10所示。

小提示：這樣會發現圖形有問題，杯把線同圓不垂直所致。選中圓線，旋轉90度。

10、點擊“nurbs曲面”級別下的“曲面”項，選中把手，在“單軌掃描曲線”卷展欄下勾選“捕捉橫截面”項，完成把手的歸位，如圖11所示。

小提示：為了整體的美觀和諧，利用移動或縮放工具按鈕可以在“修改”面板中對“nurbs曲面”再作瓶子形體的調整。

|||

二、材質配置

1、點擊“材質編輯器”按鈕，在前面設置過的樣球上，做進一步設置。打開“貼圖”卷展欄，選中“反射”，并調整其值為50，點擊后面none按鈕，在彈出的“材質/貼圖瀏覽器”窗口中雙擊“光線跟蹤”項，如圖12所示。

2、為了使得場景更加的飽滿，可以添置泛燈光，并啟用陰影貼圖，以及放置背景，最終渲染效果如圖13所示。
