先看一下最終效果：

一、繪制球體

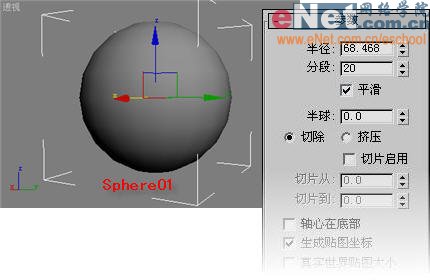

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“幾何體”按鈕，在下拉列表框中選擇“標準基本體”項。單擊工具面板上的“球體”按鈕，在視圖中繪制一球體sphere01，并適當調整其尺寸，如圖1所示。

|||

2、點擊“編輯”菜單中的“克隆”命令，在窗口中選擇“復制”項，為此繪制球體sphere02。

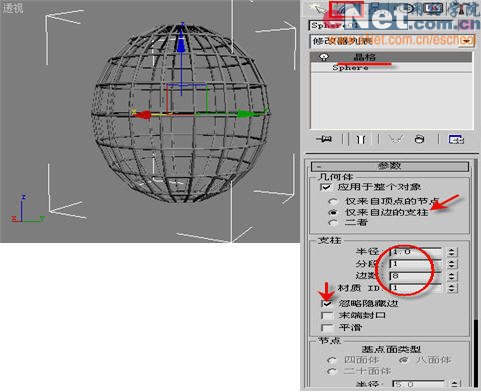

3、選中sphere01，切換到“修改”命令面板，在“修改器列表”中選擇“晶格”項，并調整參數、支柱參數項，如圖2所示。

小提示：為了查看效果可以先將sphere02隱藏。

二、材質配置

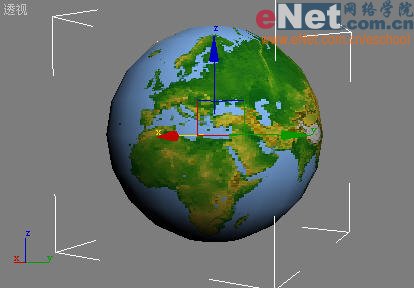

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，打開“貼圖”卷展欄，選中“反射”項，修改其值為50，并點擊其后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，為其指定一圖片，如圖3所示。

|||

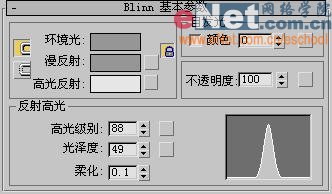

2、在“blinn基本參數”卷展欄中，修改反射高光下的高光級別、光澤度、柔化度等值，如圖4所示。

3、選擇sphere01，單擊“材質編輯器”中的“將材質指定給選定對象”按鈕，將當前所編輯的材質賦予它。

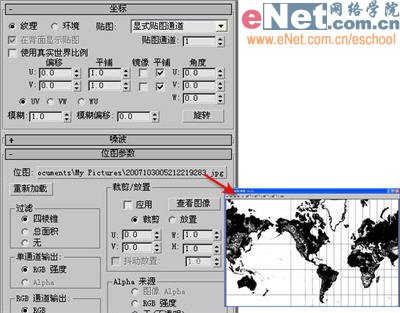

4、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第二個樣球，點擊“漫反射”旁邊的小方框，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，為其指定一圖片，如圖5所示。

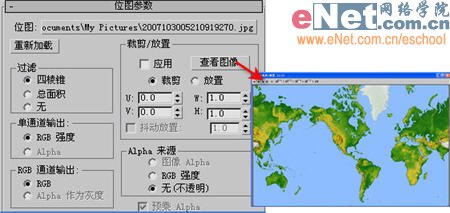

5、在“blinn基本參數”卷展欄中，點擊“不透明度”旁邊的小方框，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，為其指定一圖片，如圖6所示。

|||

6、選擇sphere02，單擊“材質編輯器”中的“將材質指定給選定對象”按鈕，將當前所編輯的材質賦予它。效果如圖7所示。

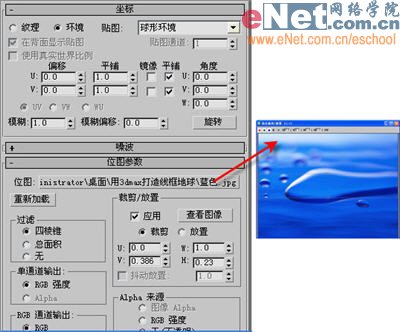

7、為了使得場景更加豐滿，可再添加些背景、泛燈光，最終效果如圖8所示。
