先看一下最終效果：

一、可樂罐繪制

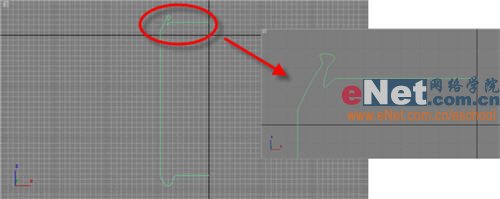

1、啟動3dmax9.0，點擊“創建”命令面板中的“圖形”按鈕，進入圖形命令面板，單擊“線”按鈕，在前面視圖中繪制一線段line01，通過對頂點的bezier方式處理將曲線的棱角進行平滑處理，效果如圖1所示。

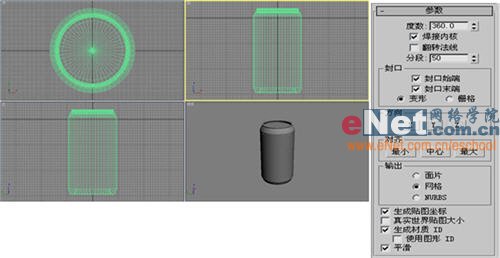

2、選中l(wèi)ine01，單擊“修改”按鈕進入其命令面板，在修改器下拉列表中選擇“車削”項，進入其屬性面板，修改其參數，單擊“對齊”欄下的“最大”按鈕，旋轉后的圖形如圖2所示。

|||

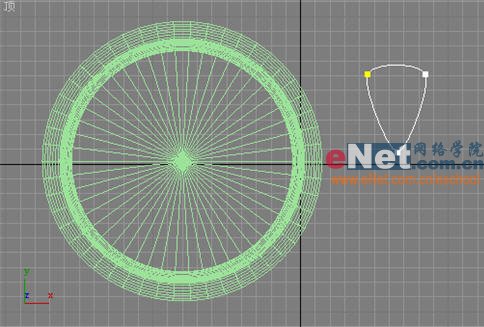

3、在頂部視圖中繪制一曲線line02，用光滑方式平滑曲線，效果如圖3所示。

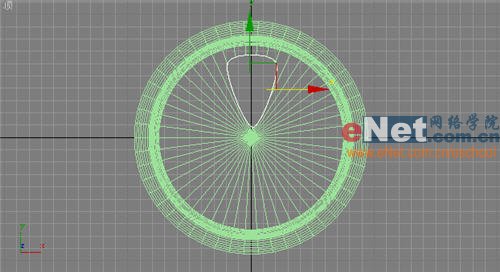

4、將曲線line02移到如圖4所示的位置。

5、選擇line01，單擊“創建”命令面板，點擊“幾何體”按鈕，在其下拉列表中選擇“復合對象”項，然后單擊“圖形合并”按鈕，進入其屬性面板，展開“拾取操作對象”卷展欄，單擊“拾取圖形”按鈕，然后在視圖中選擇曲線line02。

6、在“操作”欄下選擇“餅切”單選項，得到易拉罐口效果，如圖5所示。

二、材質配置

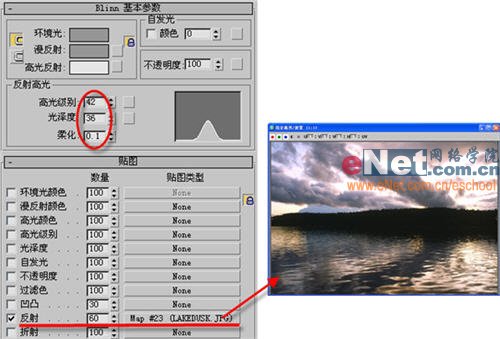

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，打開“貼圖”卷展欄，單擊“反射”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，為其指定準備好的圖片，如圖6所示。

|||

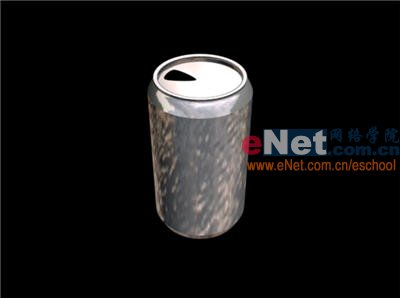

2、單擊“材質編輯器”中的“將材質指定給選定對象”按鈕，將當前所編輯的材質賦予模型，如圖7所示。

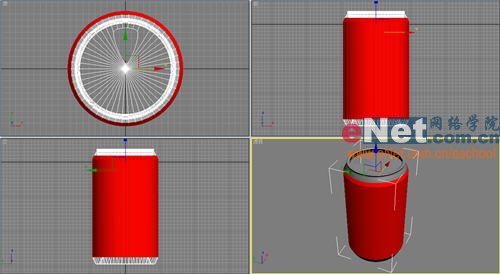

3、選擇模型，單擊“修改”按鈕進入命令面板，在修改器列表中選擇“編輯網格”項進入其屬性面板，在“選擇”卷展欄中點擊“多邊形”按鈕，并在前視圖中勾選操作面，如圖8所示。

4、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第二個樣球，點擊“漫反射”旁邊的小方框按鈕，在彈出的“材質/貼圖瀏覽器”中選擇“新建”單選框，然后在右邊的列表中雙擊“位圖”貼圖，選擇一百事可樂圖片。

5、單擊“材質編輯器”中的“將材質指定給選定對象”按鈕，將當前所編輯的材質賦予紅色面。

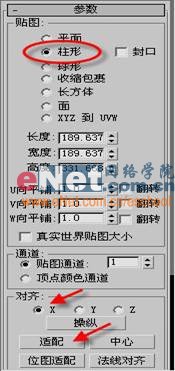

6、選擇模型，單擊“修改”按鈕進入命令面板，在修改器下拉列表中選擇“uvw貼圖”項進入其屬性面板，在參數卷展欄下貼圖選擇“柱形”單選項，在“對齊”欄下選擇“x”單選項，最后點擊“對齊”欄下的“適配”按鈕。如圖9所示。

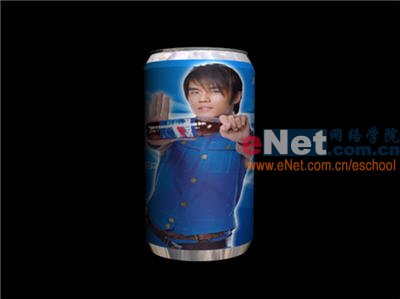

7、單擊工具欄上的“快速渲染”按鈕，渲染后的效果如圖10所示。

8、為了美觀，可以渲染一下場景，增添些背景、平面、泛燈光，最終效果如圖11所示。
