先看一下最終效果：

一、繪制座墊

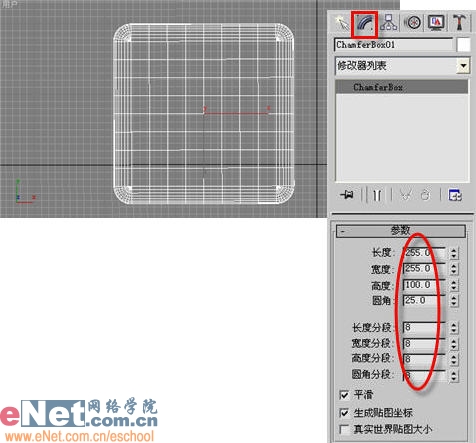

1、啟動3dmax9.0，點擊“創建”命令面板，單擊“幾何體”按鈕，在其下拉列表中選擇“擴展基本體”項。點擊面板中的“切角長方體”按鈕，在頂部視圖中繪制一個倒角長方體chamferbox01，并適當調整其參數，如圖1所示。

|||

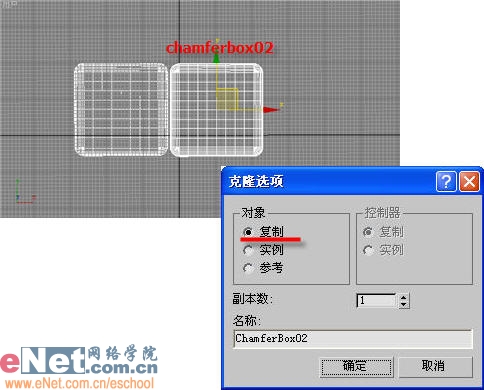

2、按住“shift”鍵不放，在視圖中拖動倒角長方體chamferbox01進行復制，得到復制品chamferbox02，如圖2所示。

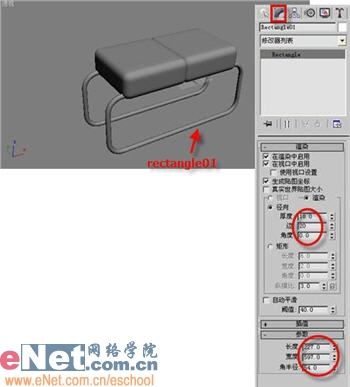

3、點擊“創建”工具面板中的“圖形”按鈕，在其命令面板中點擊“矩形”按鈕，在前面視圖中拖拽出一新矩形rectangle01，修改其參數。并按住“shift”鍵不放，在左邊視圖中拖動出復制品，得到rectangle02，如圖3所示。

|||

二、材質配置

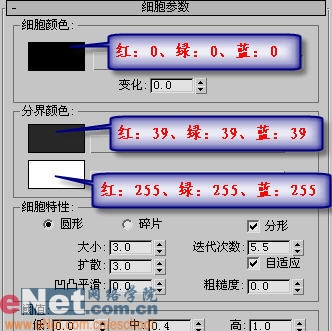

1、點擊工具欄上的“材質編輯器”按鈕，打開編輯面板，選第一個樣球，單擊“漫反射”按鈕旁邊的小方框按鈕，在彈出的“材質/貼圖瀏覽器”窗口，選擇“新建”單選框，雙擊右邊列表中的“細胞”貼圖，然后展開“細胞參數”卷展欄，修改相應參數，如圖4所示。

小提示：“細胞顏色”是用來設置細胞自身的顏色；“分界顏色”是用來設置細胞間的顏色，第一個色塊是用于設置細胞厚度的顏色，第二個是用來設置細胞液的顏色；“細胞特性”是設置細胞的形態與大小。“閾值”是用來設定細胞、細胞壁、細胞液三者比例關系的。

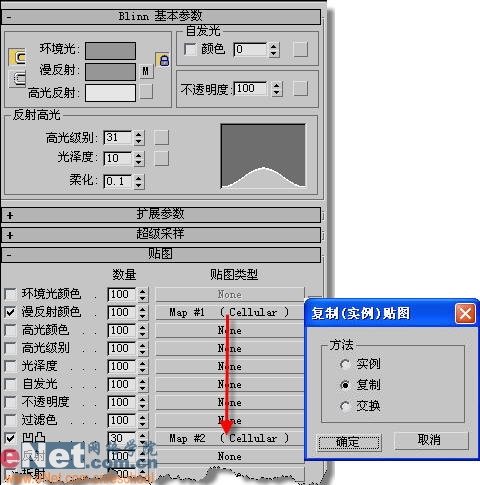

2、點擊“轉到父對象”按鈕，回到上級面板，展開“貼圖”卷展欄，將“漫反射”后面的“細胞”貼圖拖拽到“凹凸”后的“none”按鈕上并復制，如圖5所示。

|||

3、單擊“材質編輯器”中的“將材質指定給選定對象”按鈕，將所編輯的材質指定給chamferbox01、chamferbox02。

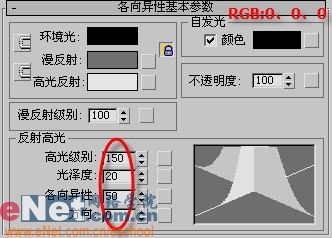

4、點擊第二個樣球，為兩個矩形實體設置材質，因?yàn)槭墙饘偬匦裕栽?ldquo;反射高光”欄中，將“高光級別”、“光澤度”值設定的高些，這樣會產生尖銳效果強烈些，如圖6所示。

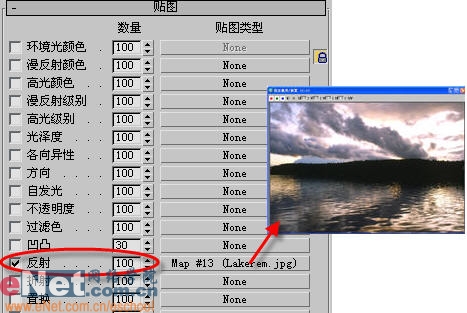

5、同時，在“貼圖”卷展欄中，單擊“反射”后面的“none”按鈕，打開“材質/貼圖瀏覽器”，選擇“新建”，雙擊右側列表中的“位圖”貼圖，將事先選好的圖片作為金屬貼圖，如圖7所示。

三、最終渲染

為環境設置一個背景、泛燈光，最后點擊“快速渲染”按鈕，效果如圖8所示。
