我們的學習目標是根據下圖的色彩設計稿，為模型分配 uv ，并根據安排好的 uv 繪制簡單的貼圖。

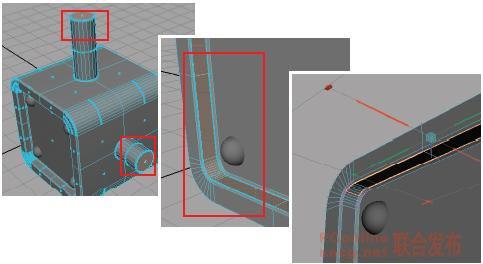

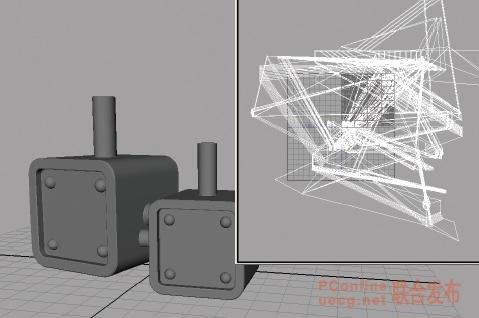

　　源模型建成后， uv 重疊和拉伸太多幾乎不可用，如下圖，我們必須根據要求重新映射和編輯 uv 。

　　讓我開始吧！

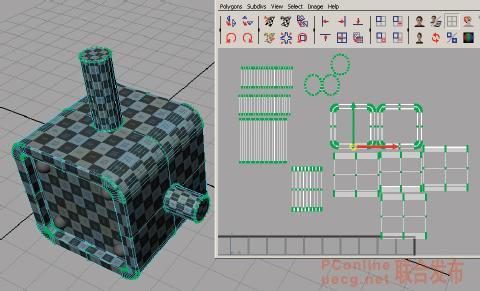

1 ：打開文件 box_uv.mb ，在選擇 window > uv texture editor 打開 uv 編輯器，選擇視圖中的物體，從 uv 編輯器中我們會發現物體 uv 很亂。

2 ：我們從小的 box 物體開始著手。打開 hypershade ，創建一個 lambert 材質，將 uv_test_2.jpg 指定給它的 color 屬性，再將材質球指定給視圖中的物體。

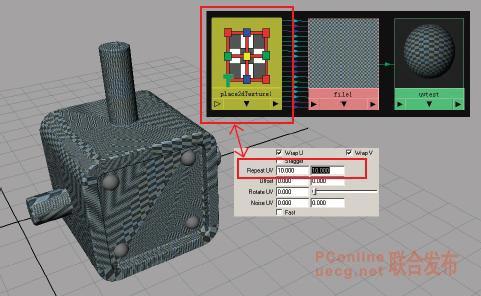

　　將貼圖的 place2dtexture 屬性中的 repeatuv 都改為 10 ，使貼圖方格更密一些，從視圖中我們可以看出因為 uv 重疊和拉伸物體上的方格貼圖很不規則。如下圖

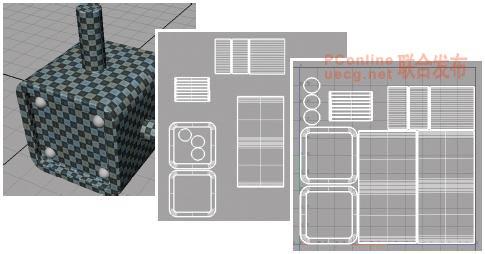

2 ：按 f11 ，進入物體的面選擇模式，選擇頂部的圓柱體的面，點擊 edit polygons > texture > cylindrical mapping ，給它一個圓柱體貼圖，視圖上會出現圓柱體貼圖操作器，現在可以看出小方格貼圖已很規則了。

　　按 f12 ，進入物體的 uv 選擇模式， uv 點顯示為紫色，在圓柱體上選擇任意一些 uv 點，在 uv texture editor 編輯器菜單中選擇 select > select shell ，這樣我們就選擇了圓柱體 uv 塊。在 uv texture editor 編輯器中，按 w 鍵使用移動工具將其移至旁邊，避免與其他 uv 重疊，有利于看得更清楚。
按 r 鍵使用縮放工具，縮放 uv 點，同時觀看 3d 視圖直至方格紋理變成正方形。

3 ：以同樣的方法給側面的兩個圓柱體映射 uv ，由于側面的兩個圓柱體方向不一樣，映射后我們要在通道欄中選擇映射節點，旋轉映射軸向 rotatex 為 90 度，并將 uv 塊拖至旁邊。

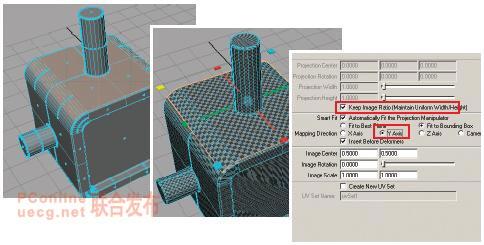

4 ：選擇物體頂部的面，選擇 edit polygons > texture> planar mapping > ，打開 keep image ratio 選項，將 mapping direction 選項改為 y axis ，如下圖，點擊 apply 完成平面映射，并將映射的 uv 塊移至旁邊。

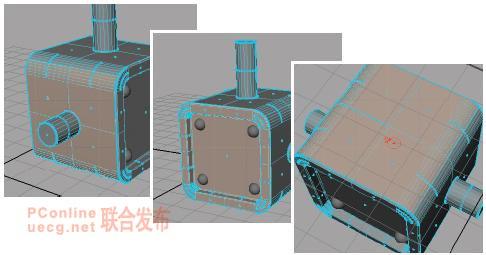

5 ：以同樣的操作方法完成物體余下的面，左右、前后和下部，注意選擇相應的軸向，也就是 mapping direction 選項，完成各個面的平面映射，并將映射的 uv 塊移至不同的位置避免重疊。

6 ：進一步給未完善的地方映射 uv ，例如圓柱體的頂部、立方體正面和后面的凹槽邊緣。

　　選擇 3 個圓柱體的頂部的面，點擊 edit polygons > texture> automatic mapping ，給予 3 個面自動映射方式。

　　立方體正面和后面的凹槽邊緣與其他面一樣使用平面映射方式，使用時將選項中的 mapping direction 改為相應的軸向。

7 ：到此我們已將物體的 uv 分成很多塊面，已解決了重疊和拉伸。

8 ：使用縮放工具，縮放調整各個 uv 塊面，并觀察視圖使方格看起來都一樣大小，這樣 uv 就有一個統一的比例。

　　根據需要選擇 uv 塊面的邊，點擊 uv texture editor 編輯器菜單 polygons > move and sew uvs 命令，縫合一些 uvs ，將 uvs 拼成幾個大的塊面，這樣利于減少 uvs 的接縫。
使用縮放和移動工具，將所有的 uv 塊面安排在 0-1 的空間，并充分地利用這個空間。

9 ：在 uv texture editor 編輯器菜單中選擇 polygons >uv snapshot... ，輸出一張 1024 尺寸 uv 圖。
在 photoshop 中，打開輸出的 uv 圖，根據色彩設計稿和 uv 線框繪制紋理。創建一個新的材質球，將剛繪制紋理作為它的 color 貼圖，并將材質球指定給視圖中的物體。

　　如果感覺還不錯，用同樣的方法完成另一個物體吧！
