一般而言，屈肌主要分為 3 種類型：網格屈肌 (lattice flexors) 、雕刻屈肌 (sculpt flexors) 和辟集屈肌 (cluster flexors) 。也可以將屈肌分為 5 種類型，網格屈肌重新劃分為關節網格屈肌 (joint lattice flexors) 和骨頭網格屈肌 (bone lattice flexors) ，雕刻屈肌被重新劃分為關節造型雕刻 (joint sculpt flexors) 和骨頭造型雕刻 (bone sculpt flexors) 。其實，它們之間沒有什么本質上的區別，只是形式上不同罷了。

彎曲的物體

屈肌功能的使用方法如下所示：

(1) 可建一個球體。執行 create → nurbs primitives → shpere 命令，然后在通道框中設置 spans ＝ 6 ， scale y ＝ 4 。

(2) 執行 skeleton → joint tool 命令，為物體創建骨骼，效果如圖 13-42 所示。

(3) 選取骨骼，然后按住 shift 鍵，并且選中物體對象。然扣執行 skin → bind skin → rigid bind 命令，為骨骼蒙皮。最后，選取 joint 3 ，并進行旋轉操作，結果如圖 13-43 所示。

圖 13-42 為物體創建骨骼 圖 13-43 旋轉骨骼

(4) 在視圖中選取物體對象，確定 joint 3 處于選中狀態，然后執行 skin → detach skin 命令。斷開指定關節與皮膚之間的關聯，通過變換工具移動、旋轉或者縮放指定關節，效果如圖 13-44 所示。

(5) 撤銷上一步的斷開操作，并且將骨骼重新移動到初始的狀態，然后選中 joint 2 ，如圖 13-45 所示。

(6) 執行 skin → edit rigid skin → preserve skin groups → detach selected joints 命令，斷開 joint 2 與皮膚之間的關聯，然后將它移動至一個新的位置，如圖 13-46 所示。

圖 13-44 斷開關聯 圖 13-45 恢復骨骼初始狀態

(7) 執行 skin → edit rigid skin → preserve skin groups → reattach selected joints 命令，重新建立 joint 2 與皮膚之間的關聯。

(8) 選擇骨骼鏈中的任意關節，執行 skin → go to bind pose 命令恢復骨骼的綁定 姿勢。

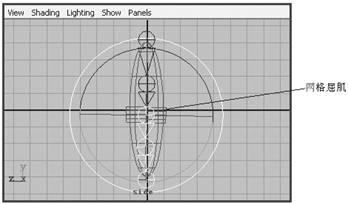

(9) 選取 joint 3 ，然后執行 skin → edit rigid skin → create flexor 命令，在彈出的對話框中設置 flexor type 為 lattice 。最后單擊 create 按鈕，創建網格屈肌，效果如圖 13-47 所示。

圖 13-46 移動骨骼至新的位置 圖 13-47 創建網格屈肌

(10) 選取 joint 2 ，然后執行 skin → edit rigid skin → create flexor 命令，在彈出的對話框中設置 flexor type 為 sulpt 。最后單擊 create 按鈕，創建雕刻屈肌，然后旋轉骨骼檢查屈肌的效果，如圖 13-48 所示。

(11) 確認 joint 2 處于選中狀態，然后執行 skin → edit rigid skin → create flexor 命令，在彈出的對話框中設置 flexor type 為 jonintcluster 。最后單擊 create 按鈕，創建群集屈肌，移動骨骼后的效果如圖 13-49 所示。

圖 13-48 創建雕刻屈肌 圖 13-49 創建群集屈肌

網格屈肌

網格屈肌主要用來平滑或褶皺關節與骨頭周圍的皮膚，并且定義出骨頭上的肌肉區域。例如，當關節發生彎曲時，可以用關節網格屈肌來輕微移動和平滑關節周圍的皮膚，或者運用骨頭網格屈肌來創建肌肉的突起等，如圖 13-50 所示。

圖 13-50 網格屈肌

繼續用 13.6.1 小結實例來說明網格屈肌的使用方法，具體操作如下：

(1) 選擇骨骼中的任意關節，執行 skin → go to bind pose 命令恢復骨骼的綁定姿勢。
