SolidWorks工程圖視圖的種類很多，想要使用斷裂視圖命令，該怎么使用呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2018 SP3.0 Premium 64位 中文特別版(附破解文件+安裝教程) 軟件大?。?4.3GB更新時間：2018-05-22

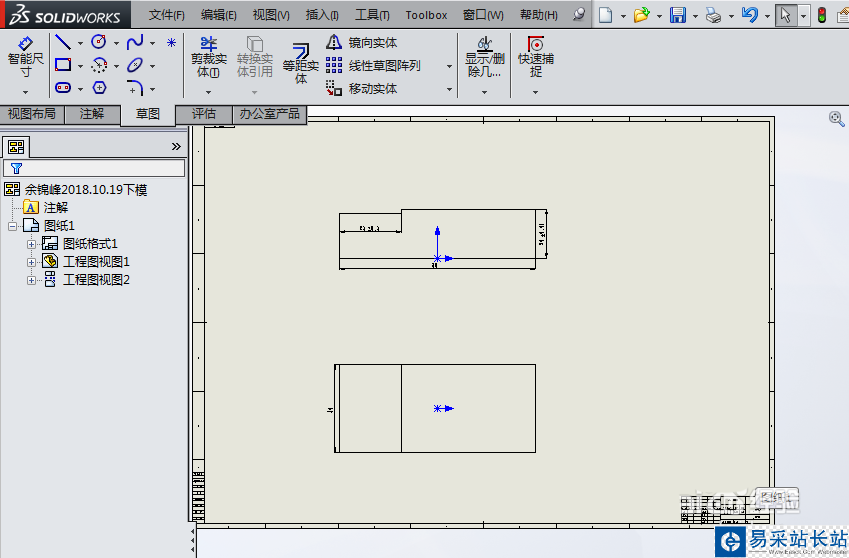

1、如下圖所示，打開事先保存好的SolidWorks工程圖，作為演示所用。

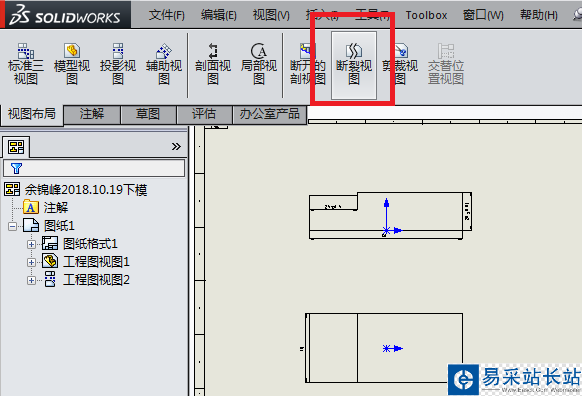

2、如下圖所示，在視圖布局中找到‘斷裂視圖’，點擊它。

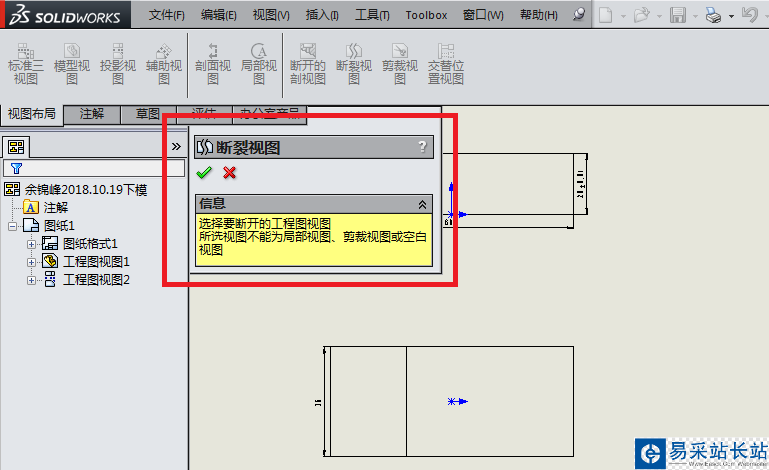

3、如下圖所示，出現“斷裂視圖”對話框，可以看到信息提示：選擇要斷開的工程圖視圖。

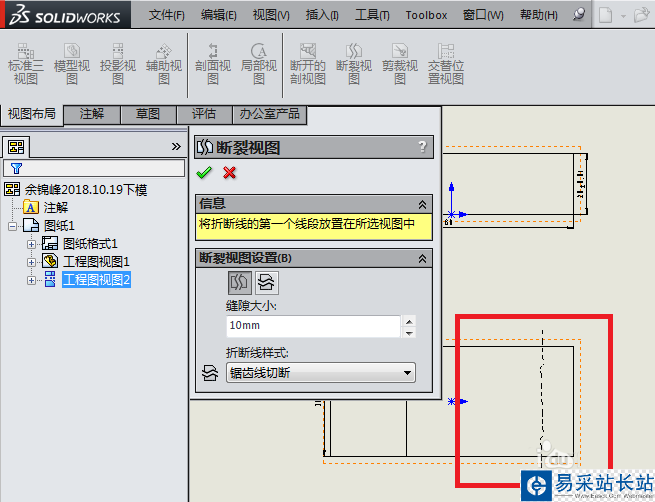

4、如下圖所示，選擇紅色框選中的視圖，然后，“斷裂視圖”對話框就變了，出現了視圖的設置一欄。

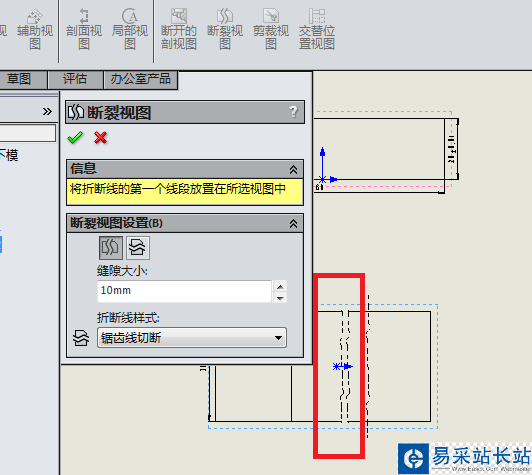

5、如下圖所示，先在視圖中移動鼠標，選擇一個位置，單擊鼠標左鍵。

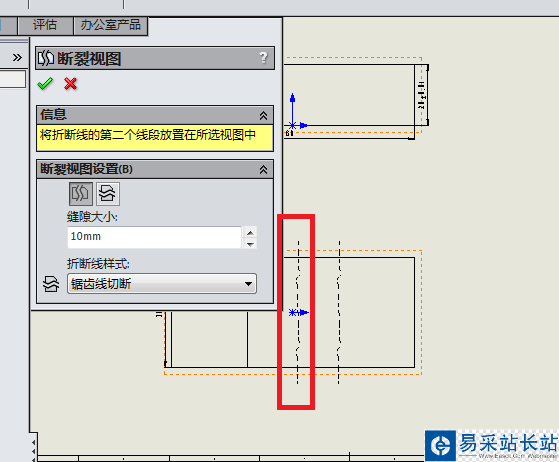

6、如下圖所示，繼續在視圖中移動鼠標，再選擇一個位置，單擊鼠標左鍵。

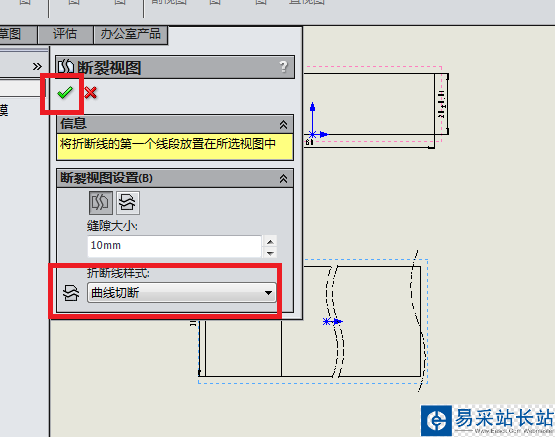

7、如下圖所示，將折斷線樣式改成“曲線切斷”，然后，點擊對話框左上角的√，完成斷裂視圖的創建。

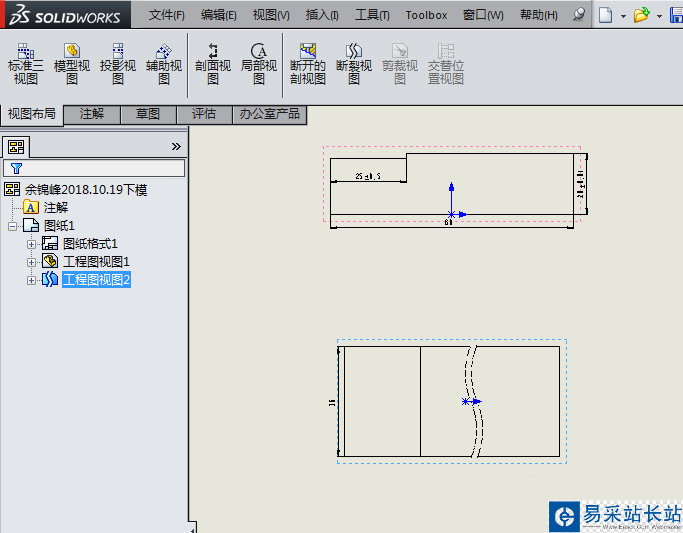

8、如下圖所示，一個斷裂視圖創建成功了。

以上就是sw工程視圖中斷裂視圖命令的使用方法，希望大家喜歡，請繼續關注錯新站長站。
