SolidWorks中想要建模三維立體的零件，該怎么建模飛鏢呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP3.0 64位 Premium 多語中文破解版(附破解文件)軟件大小：12.2GB更新時間：2017-05-02

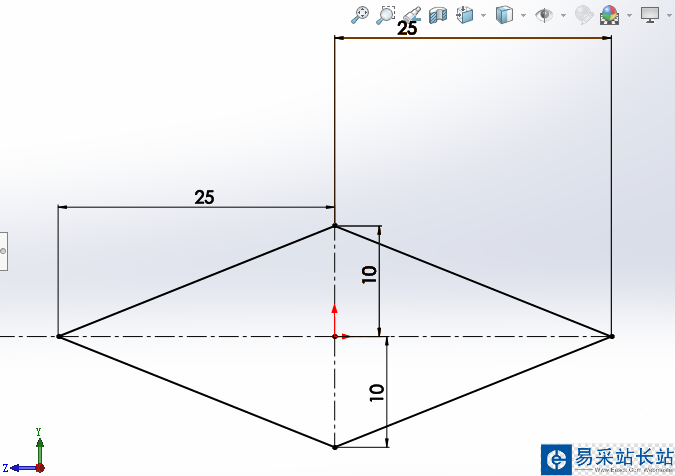

1、繪制草圖，作為手里劍的橫截面。

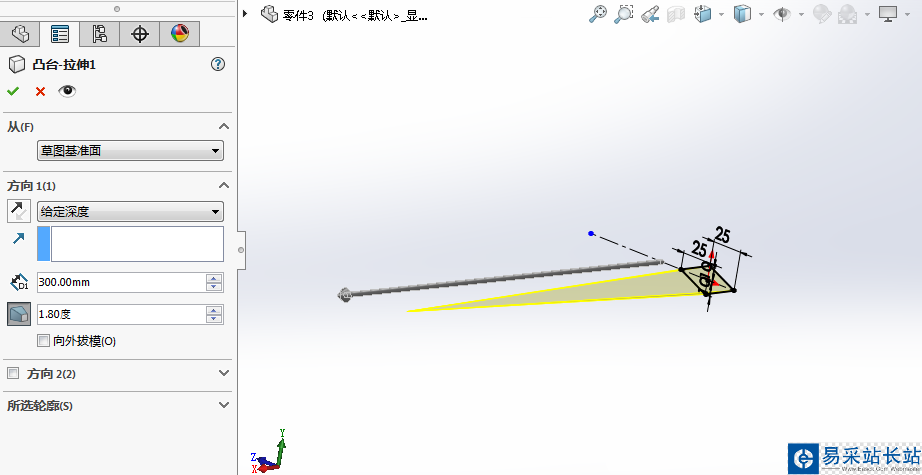

2、通過拉伸凸臺，拔模操作，建模得到手里劍的一部分。

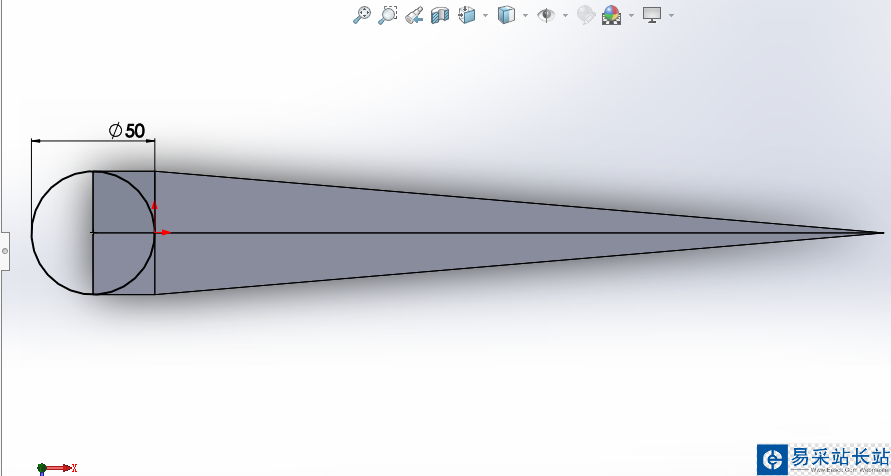

3、在如圖處繪制草圖，為后續操作做準備。

4、進行拉伸處理，具體參數參照圖中信息。繪制如下草圖，為后續操作做準備。

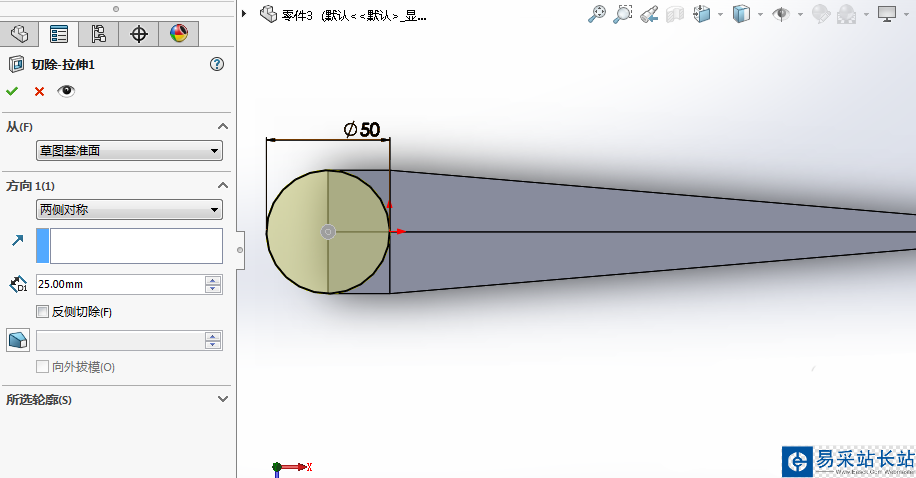

5、進行拉伸切除操作，得到手里劍四分之一的模型。

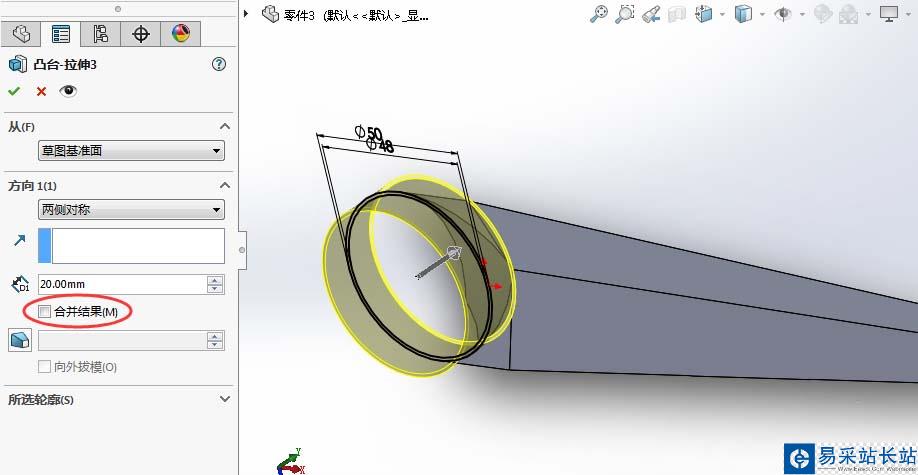

6、繪制如下草圖并進行拉升操作，不過注意這里沒有勾選合并結果。

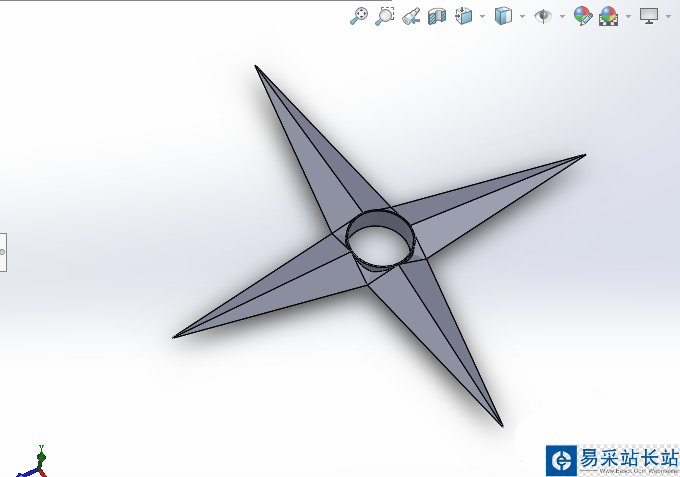

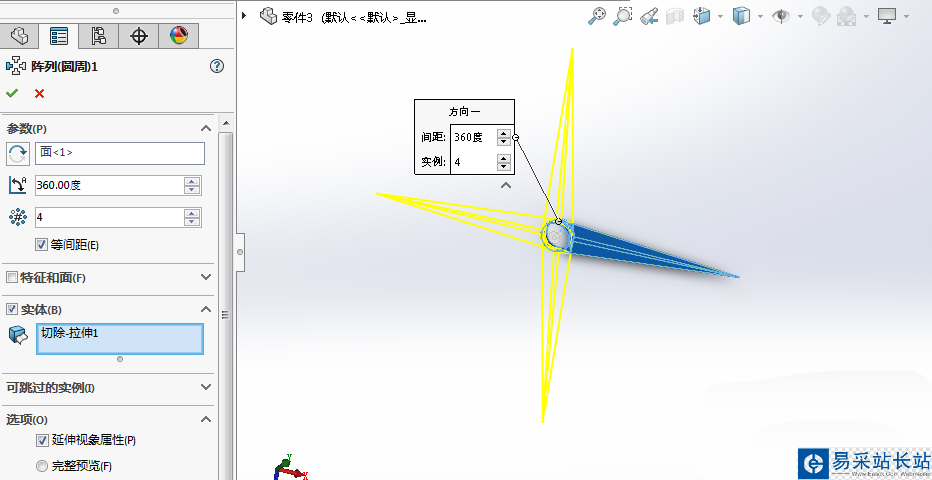

7、通過實體陣列命令，得到手里劍模型。

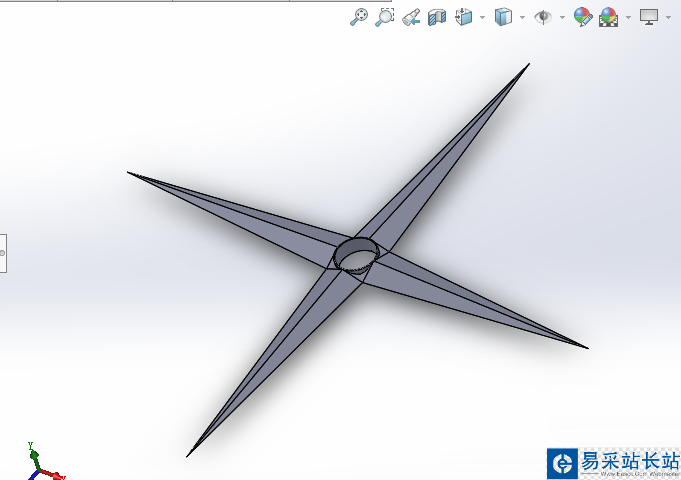

8、感覺手里劍有點太長了，那么修改一下第一步的拉升長度和拔模長度，得到合適的手里劍。

以上就是sw建模飛鏢刀零件的教程，希望大家喜歡，請繼續關注錯新站長站。
