SolidWorks建模臨建很簡單，該怎么創建三角形的加強筋呢？下面我們就來看看SolidWorks創建三角加強筋的方式，請看下文詳細介紹。

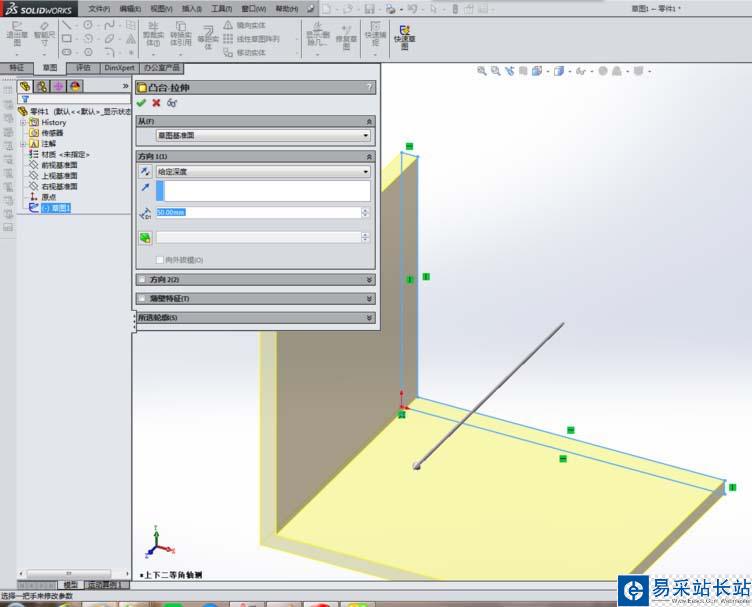

1、打開SolidWorks軟件，新建一個零件文件，并用“拉伸凸臺/基體”命令造一個90°的實體，作為演示所用，實體形狀如下第二幅圖所示。

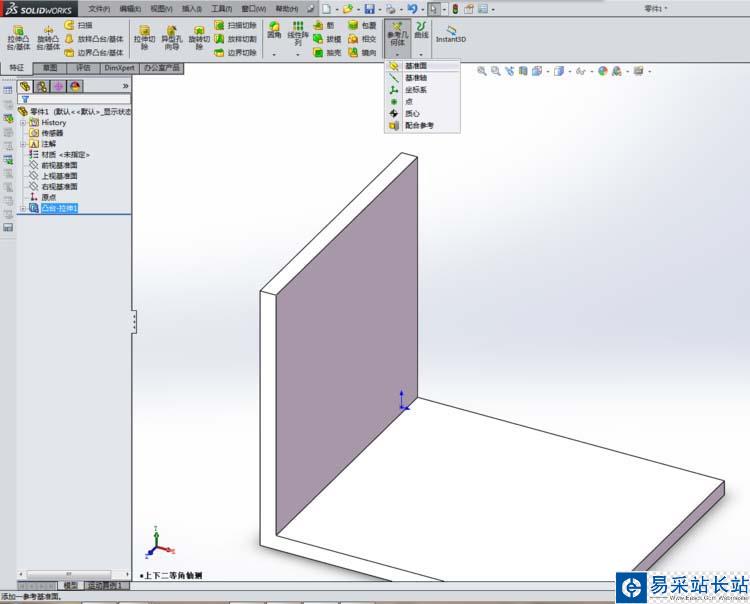

2、找到“基準面”圖標，激活它，創建一個新的基準面。

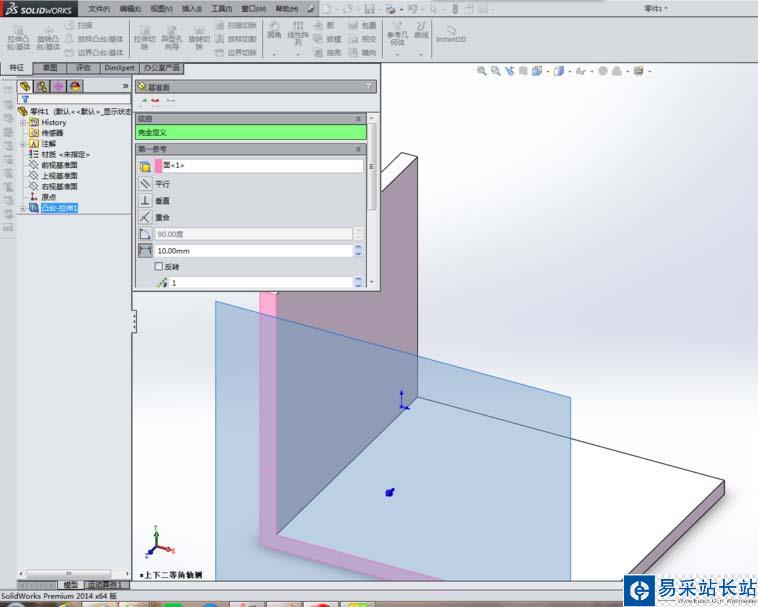

3、如下圖所示，選擇紅色的表面

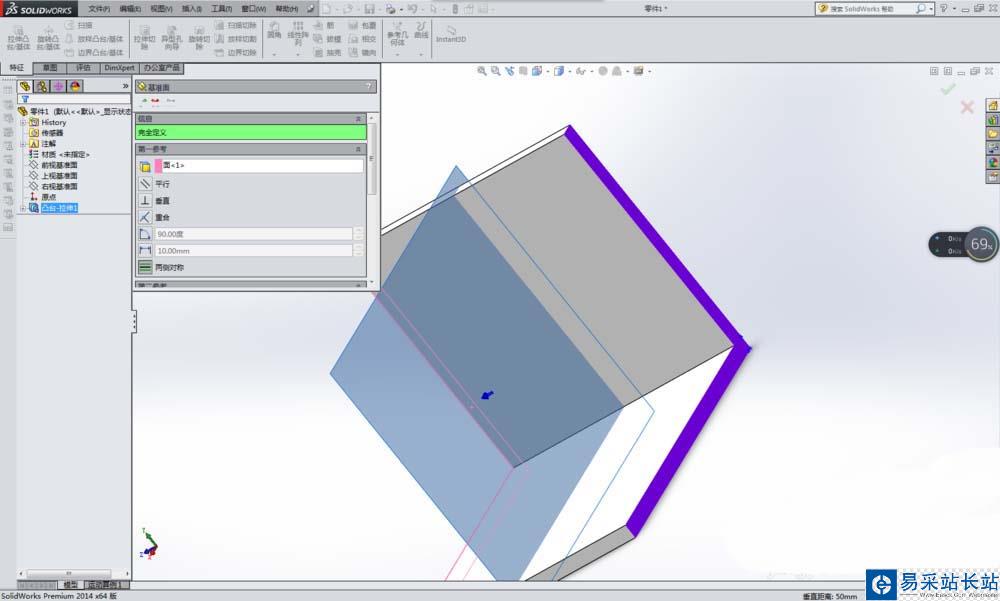

4、如下圖所示，選擇第二個表面，紫色的表面
5、點√，一個新的基準面就創建完畢了。如下圖所示。解釋一下，下圖中的是基準面2，那是因為筆者操作太快，創建基準面1的時候忘了截圖，所以重新來過一遍，就成了基準面2了。

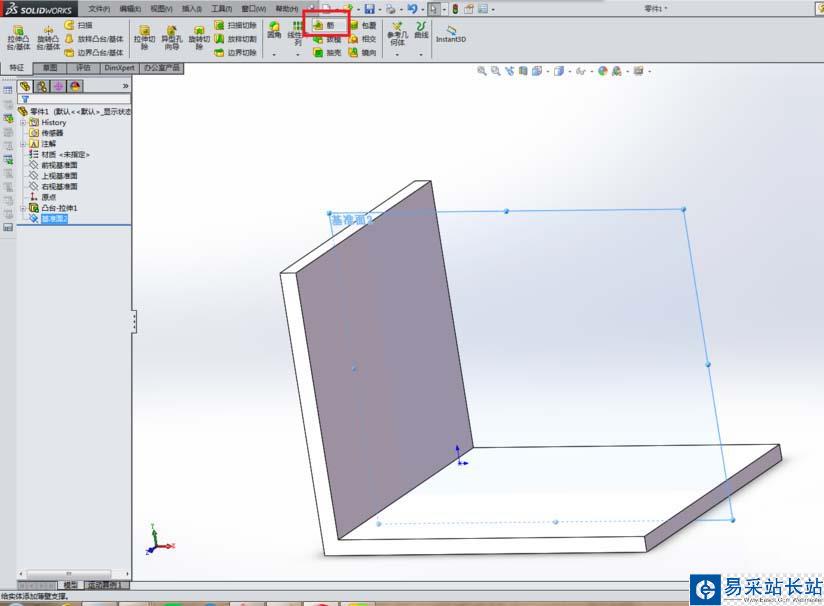

6、在工具欄中找到“筋”命令，點擊它

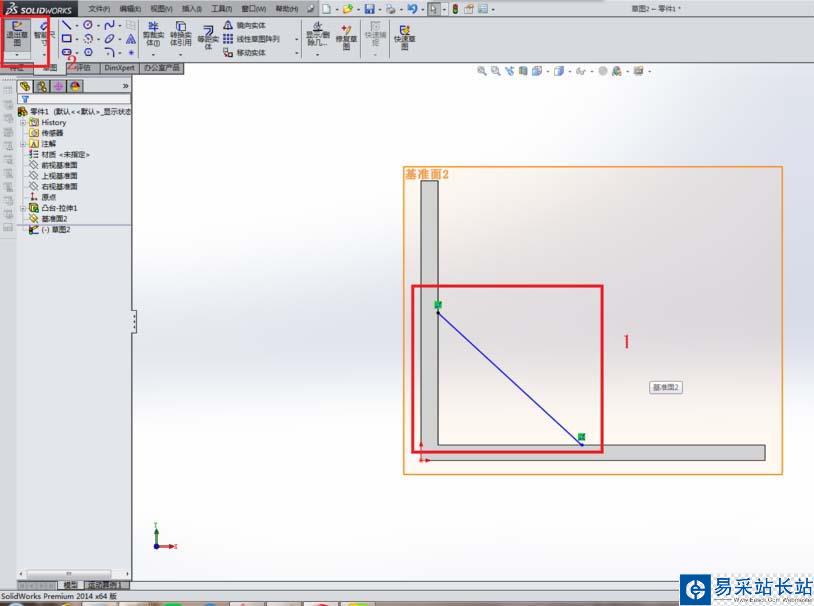

7、然后以基準面2為草圖平面，畫一條直線，如下圖所示，然后點擊退出草圖。
注意：這里的直線必須是開放的，一定不能封閉。
8、然后就回到了“筋”對話框，然后如下圖所示，設置參數。
1）拉伸方式：筆者選擇了對稱拉伸
2）距離：10
3）拉伸方向：筆者選擇的是平行于草圖
完成以上參數設置，就可以點擊√，完成筋的創建了。
注意：有時候需要調整視圖方向，否則看不到立體效果。

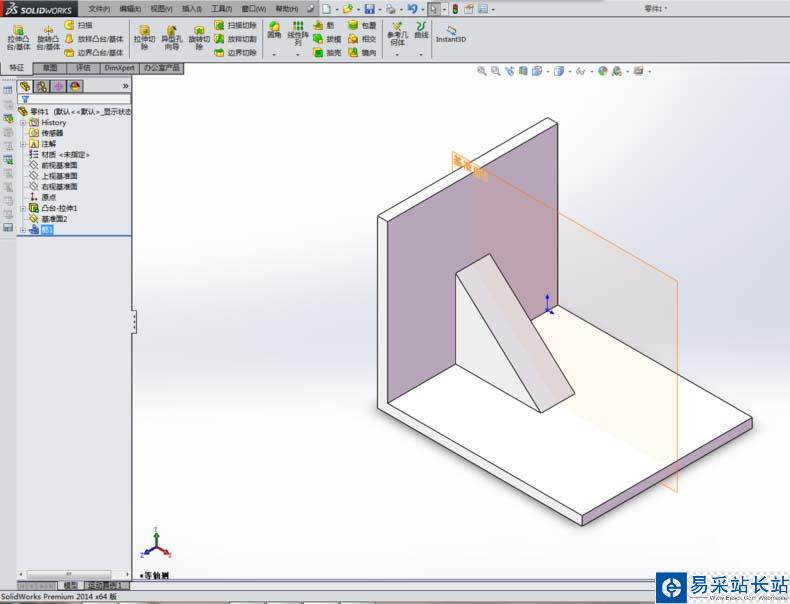

9、如下圖所示，加強筋創建完成了。
以上就是solidworks建模加強筋的教程，希望大家喜歡，請繼續關注錯新站長站。
