SolidWorks中垂直的實體想要焊接,該怎么使用圓角焊縫命令呢?下面我們就來看看簡單的實例教程,請看下文詳細介紹。

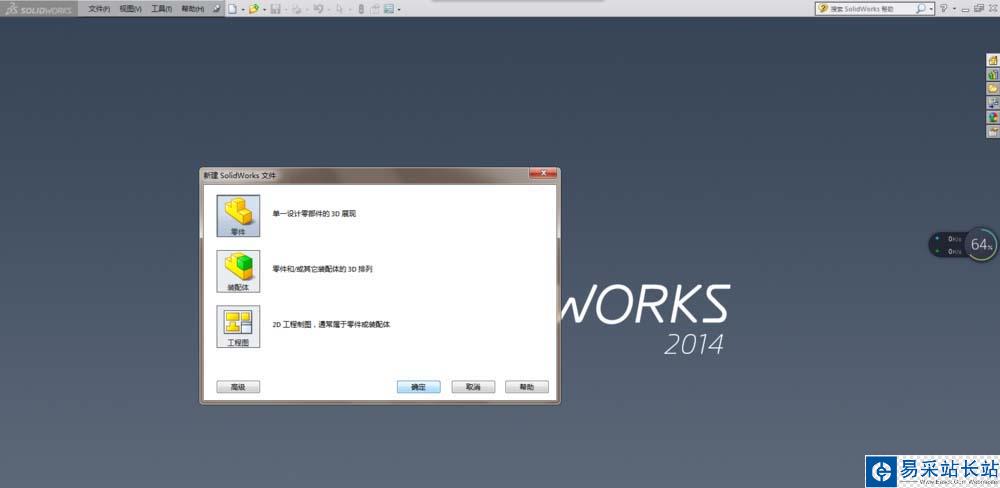

1、打開SolidWorks軟件,新建一個“零件”文件。

2、用“拉伸凸臺/基體”命令造一個90度的彎實體,如下圖所示。

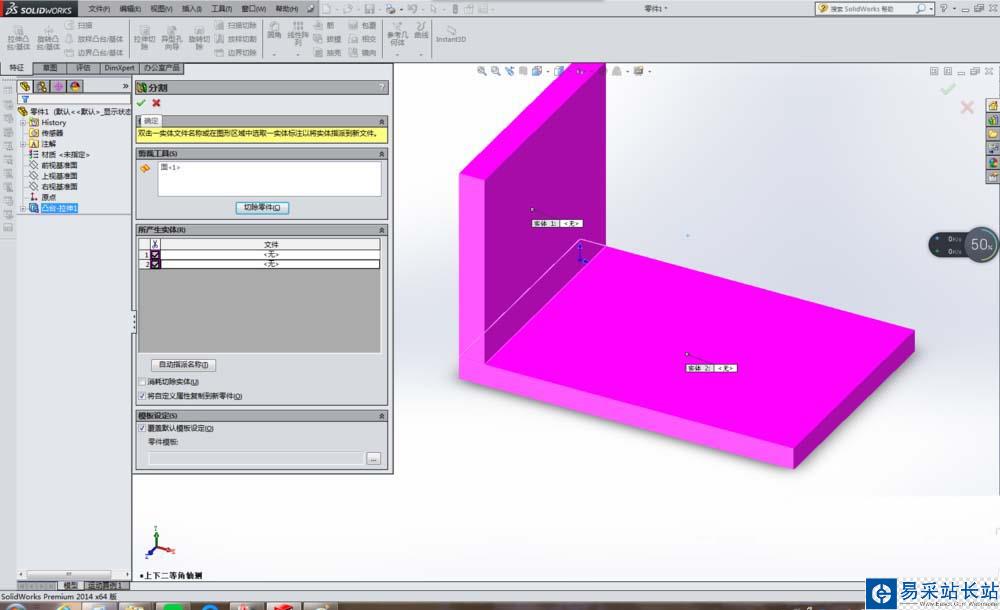

3、分割實體(執行【插入】【特征】【分割】)。

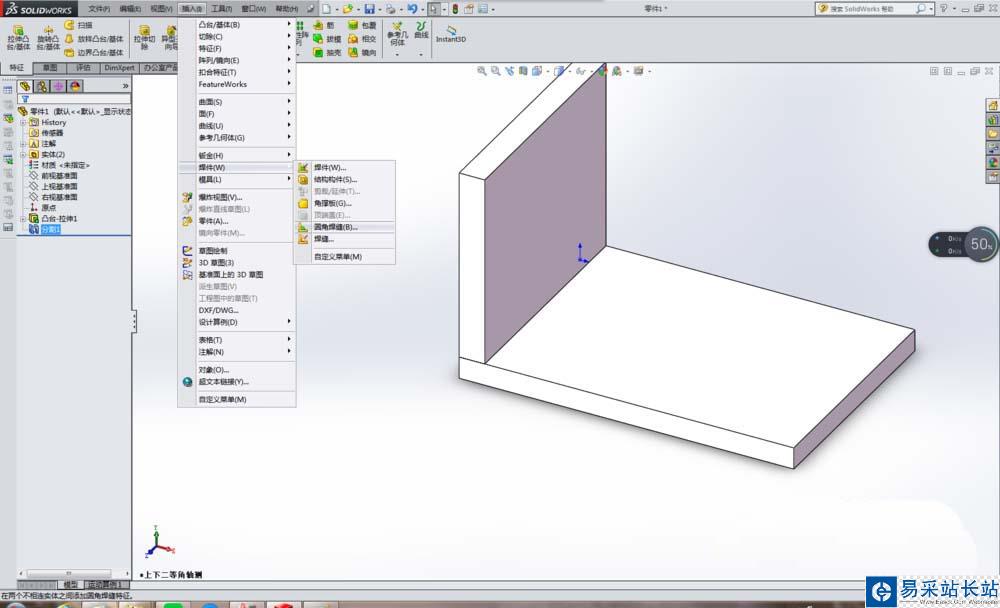

4、找到“圓角焊縫”命令。方式如下:執行【插入】【焊件】【圓角焊縫】

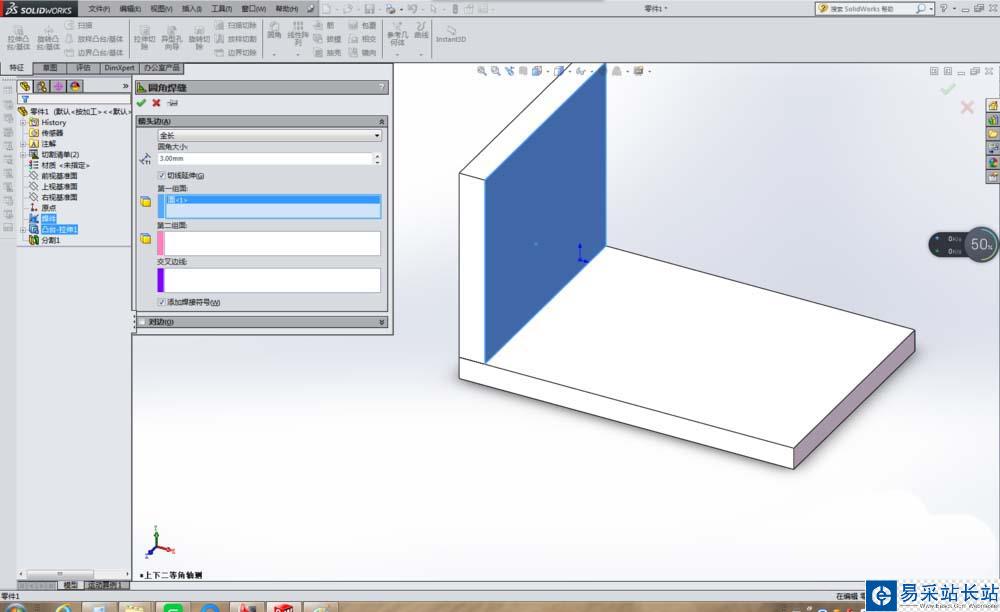

5、根據彈出的“圓角焊縫”對話框中的提示進行操作。首先這一步是選擇第一組面,如下圖所示。

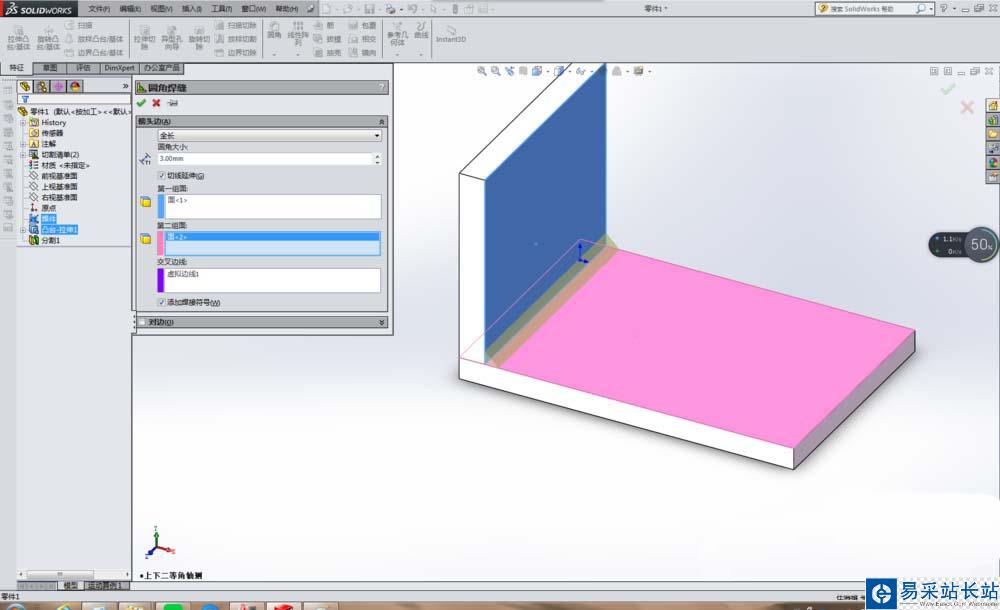

6、選擇第二組面,當選擇完第二組面的時候,交叉邊線就自動出現了。

7、設置圓角大小,可設置也可不設置。

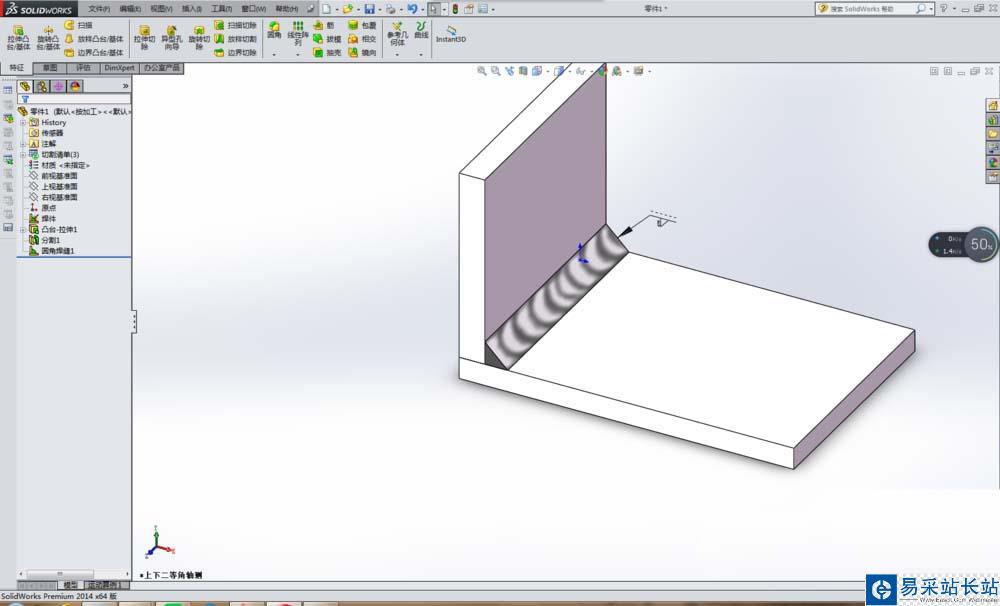

8、完成以上步驟,點擊對話框左上角的√就OK了,如下圖所示,圓角焊縫創建完畢。是不是感覺有點名不副實,筆者也是這么覺得。

以上就是SolidWorks圓角焊縫命令的使用方法,希望大家喜歡,請繼續關注錯新站長站。
