solidworks中想要畫一個通風口的圖紙，該怎么繪制通風口呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、首先做一個鈑金件作為例子，并在上面進行操作

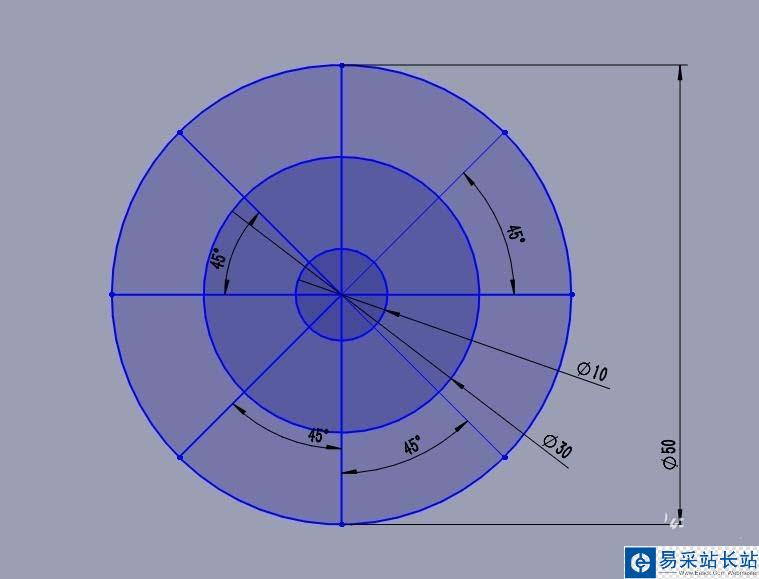

2、選擇鈑金件的一面，進行草圖的繪制，繪制=幾個原和中間的分割線，選擇確認

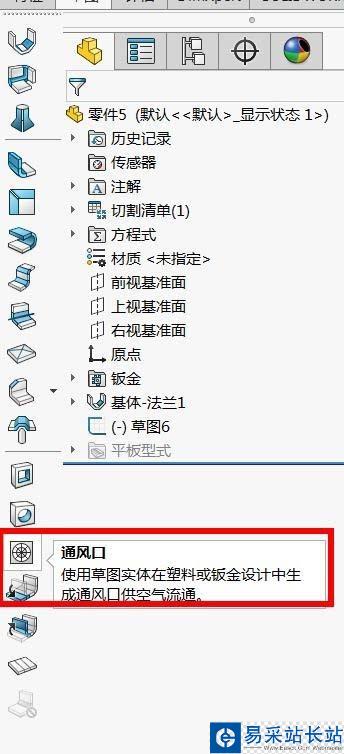

3、在鈑金的工具欄中，找到通風口，選擇這個命令

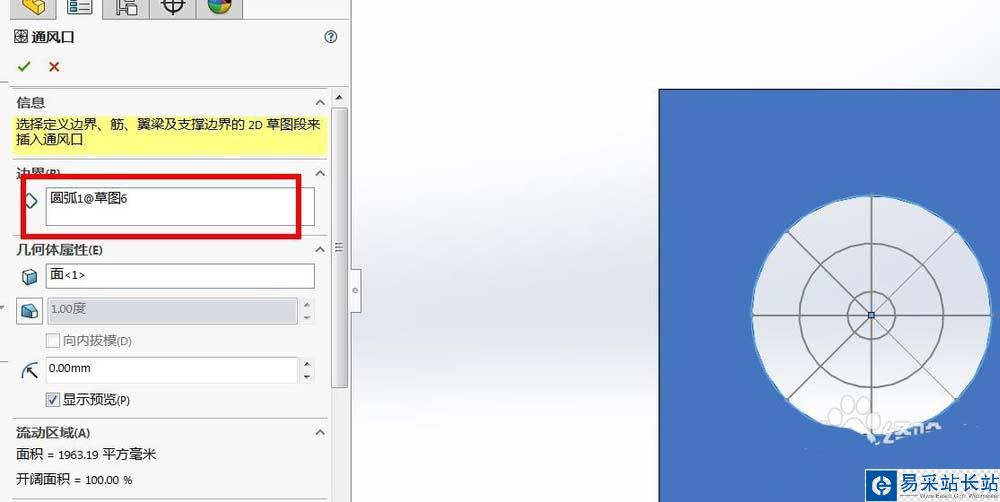

4、首先需要選擇的是通風口的邊界.這里選擇的是草圖中的最外層的一個圓.

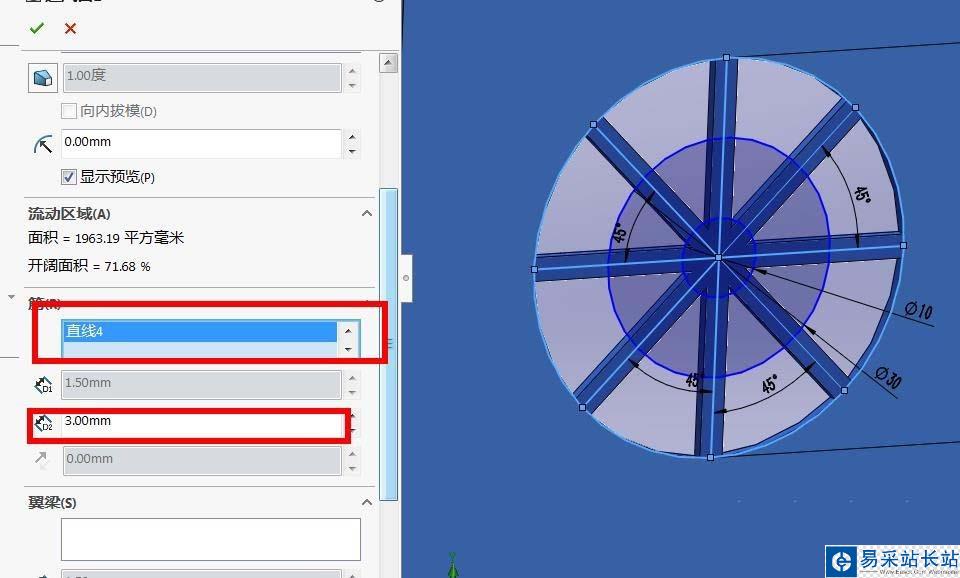

5、然后需要選擇的是通風口的支撐架，選擇幾個分割線，并編輯分割線的寬度，點擊確認

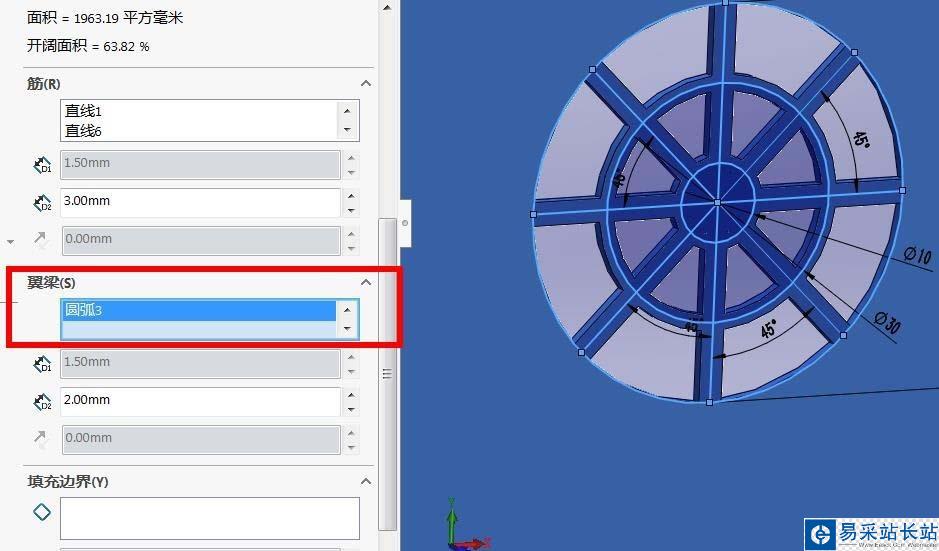

6、最后需要選擇的是筋，選擇的幾個內院，編輯參數，進行確認

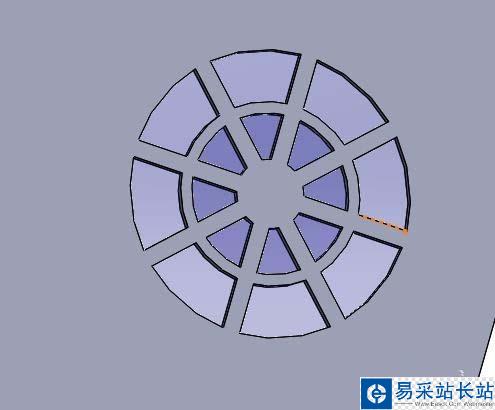

7、一個要求的通風口就做成了

以上就是sw通風口建模教程，希望大家喜歡，請繼續關注錯新站長站。
