Solidworks中的物體想要添加圓角，該怎么添加呢？下面我們就來看看詳細的教程。

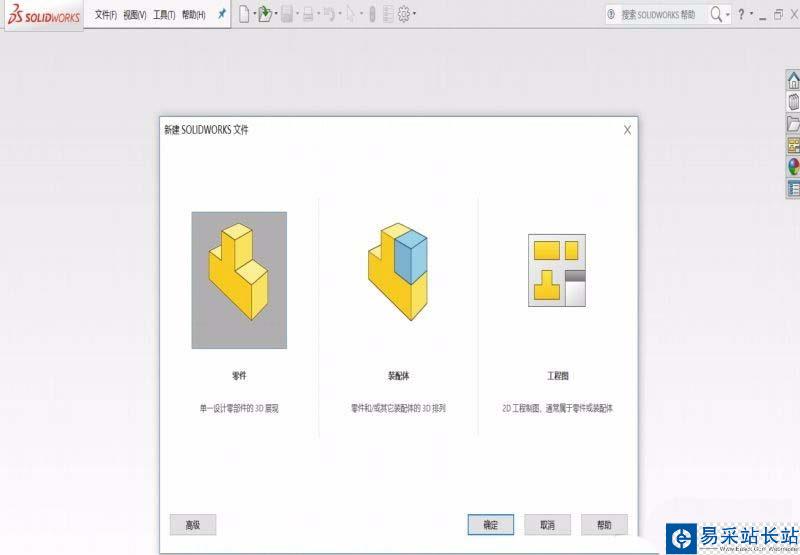

1、打開Solidworks軟件，選擇文件選項，選擇新建。
2、選擇零件選型，選擇確定。

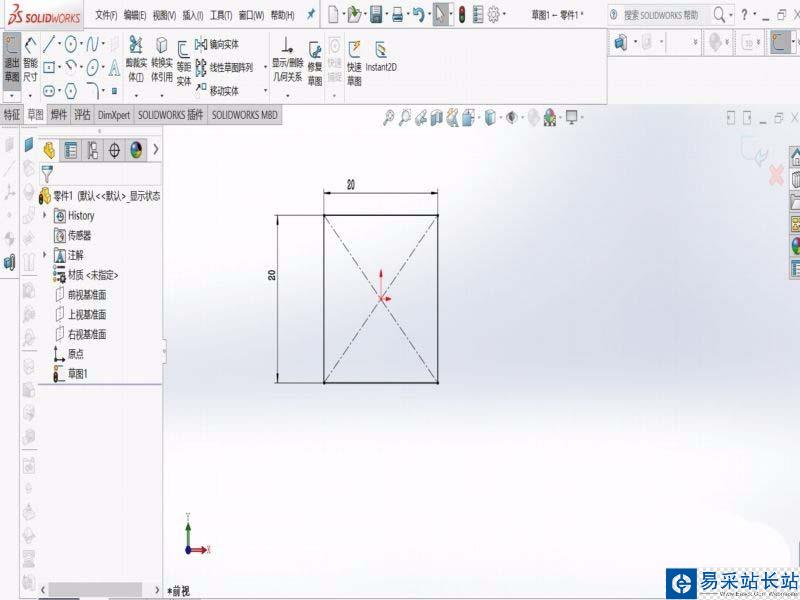

3、新建草圖，繪制一個長寬為20mm的正方形。

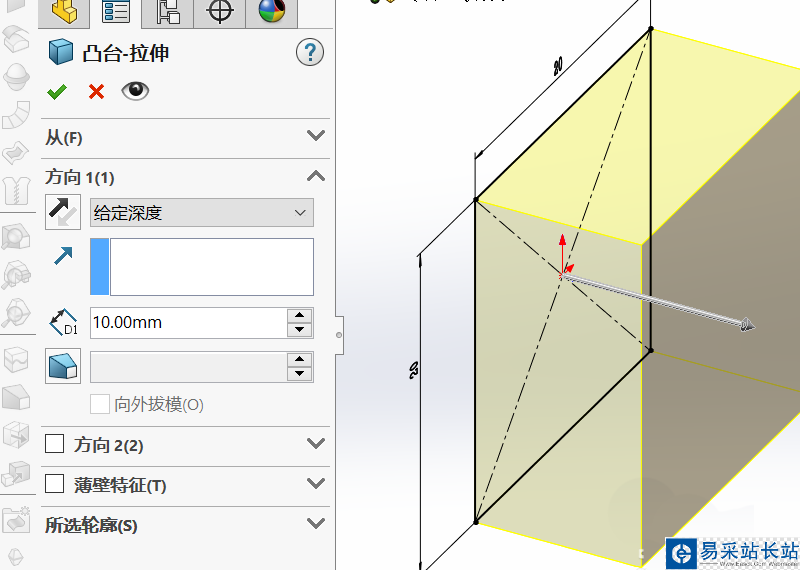

4、選擇插入選項中的凸臺拉伸命令，設定給定深度為10mm,選擇綠色的對號符號。

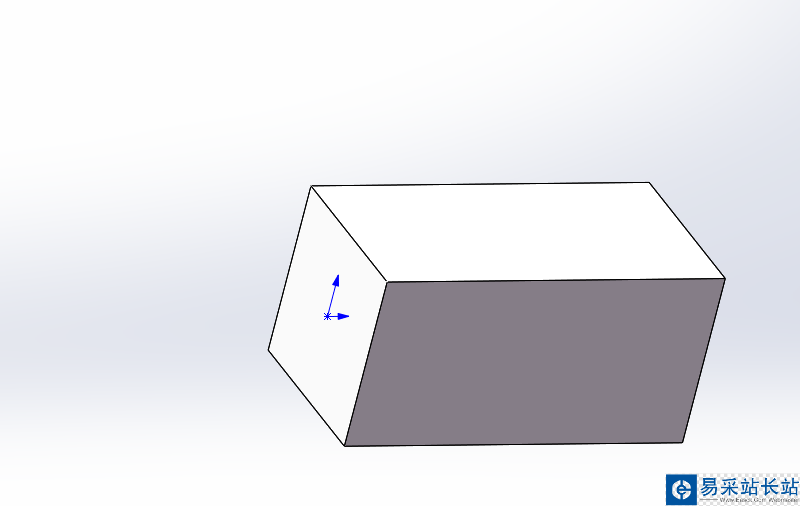

5、經過凸臺拉伸命令后得到一個長方體，如圖所示。

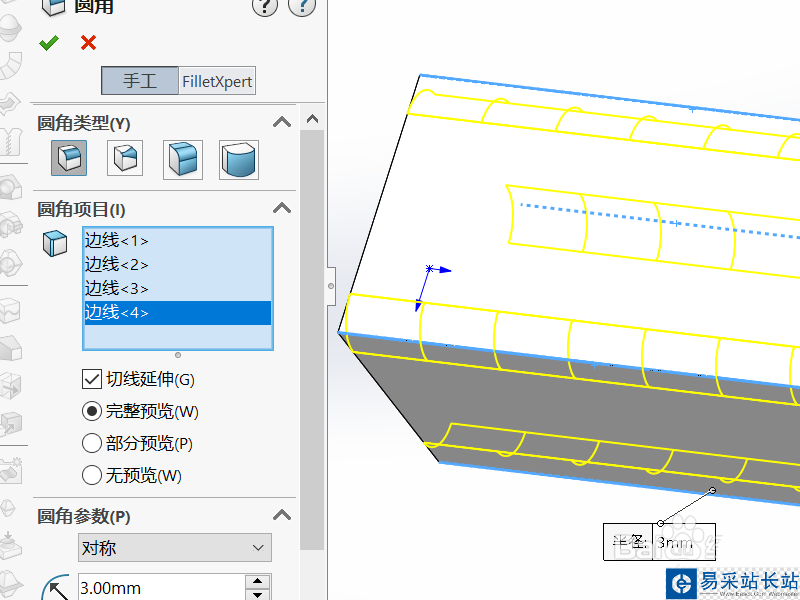

6、選擇插入-特征-圓角命令，一般選擇手工，圓角類型有四個選項，分為恒定大小圓角，變量大小圓角、面圓角、完全圓角，下面我們以恒定大小圓角為例向大家介紹，圓角項目選擇需要變成圓角的邊線，調整好圓角參數，最后點擊綠色的小對號，最終完成對長方體的進行圓角操作。

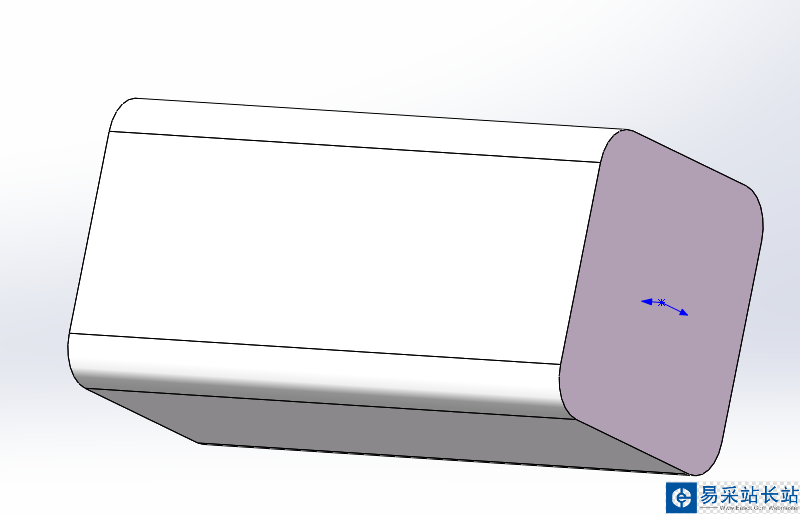

7、最終得到進行圓角操作的長方體，如圖所示。
以上就是sw圓角的設計方法，希望大家喜歡，請繼續關注錯新站長站。
