solidworks2016的唇緣命令在哪里?solidworks外殼的唇緣應該怎么畫啊?該經驗就給大家介紹使用SolidWorks2016軟件創建唇緣凹槽的具體方法教程，難度不是很大，感興趣的朋友一起去看看吧。

軟件名稱：solidworks2016中文版(附序列號) 64位 軟件大小：3.5GB更新時間：2016-03-01

軟件名稱：solidworks2016中文版(附序列號) 32位軟件大?。?.5GB更新時間：2017-06-01

SolidWorks2016創建唇緣凹槽教程：

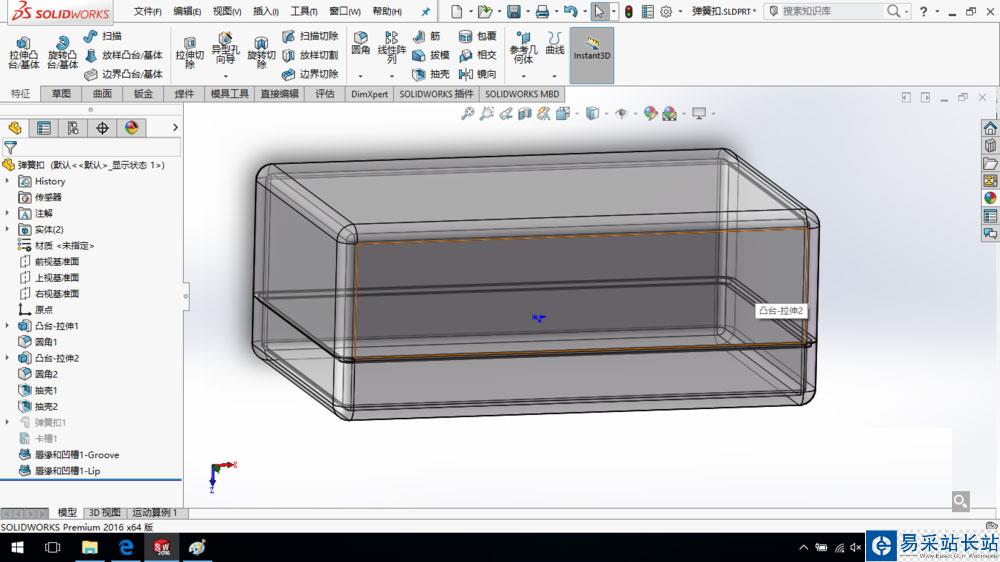

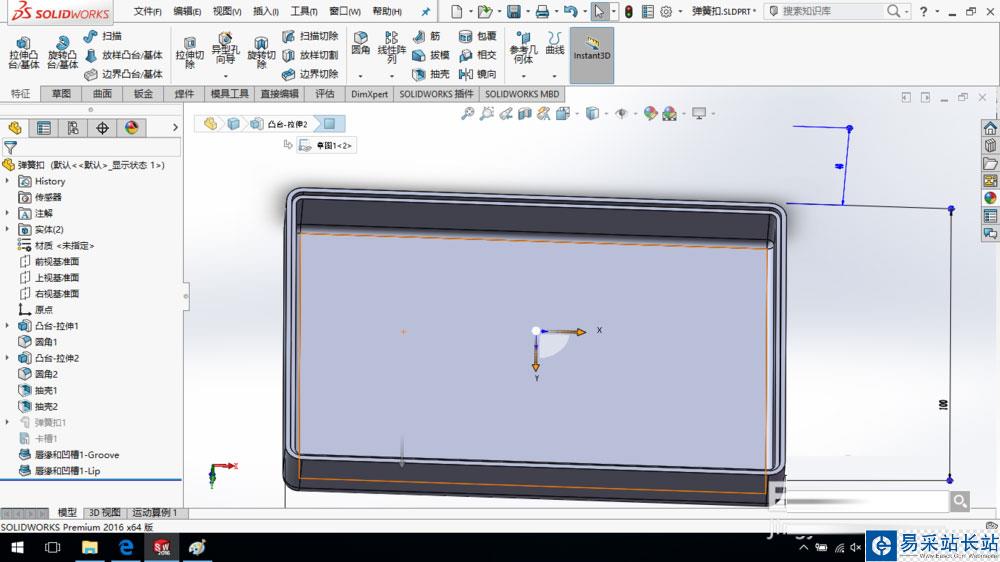

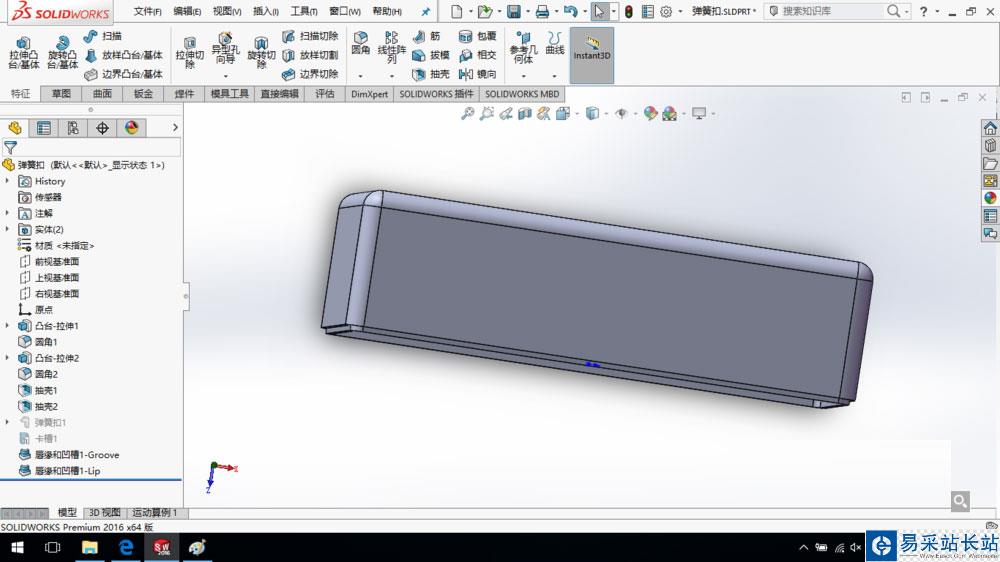

1、打開SolidWorks基體模型，壓縮其中的彈簧扣和卡槽特征。基體模型的創建方法可參考這篇經驗

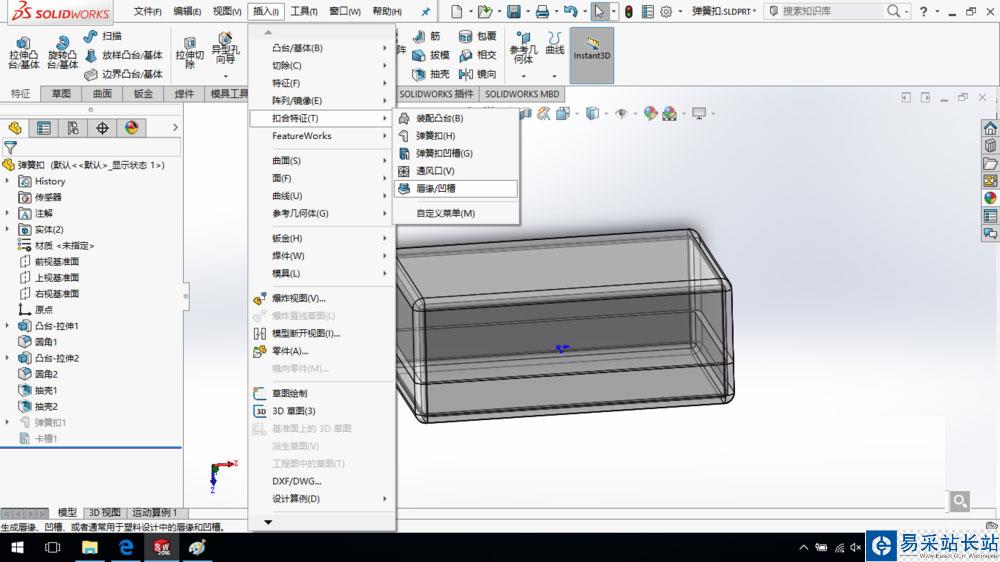

2、單擊“插入—扣合特征—唇緣凹槽”命令。

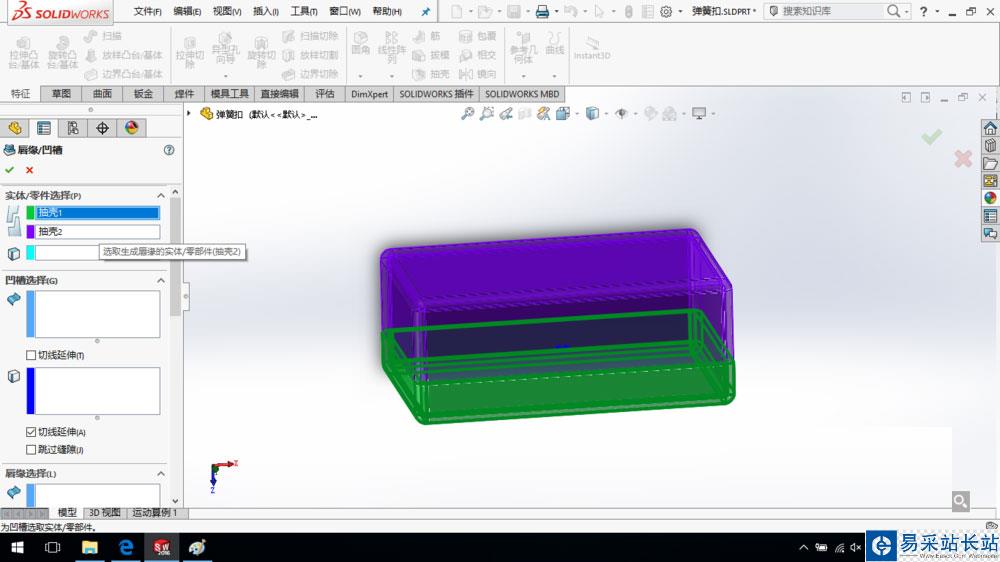

3、“生成凹槽的實體”和“生成唇緣的實體”分別選擇抽殼1和抽殼2。

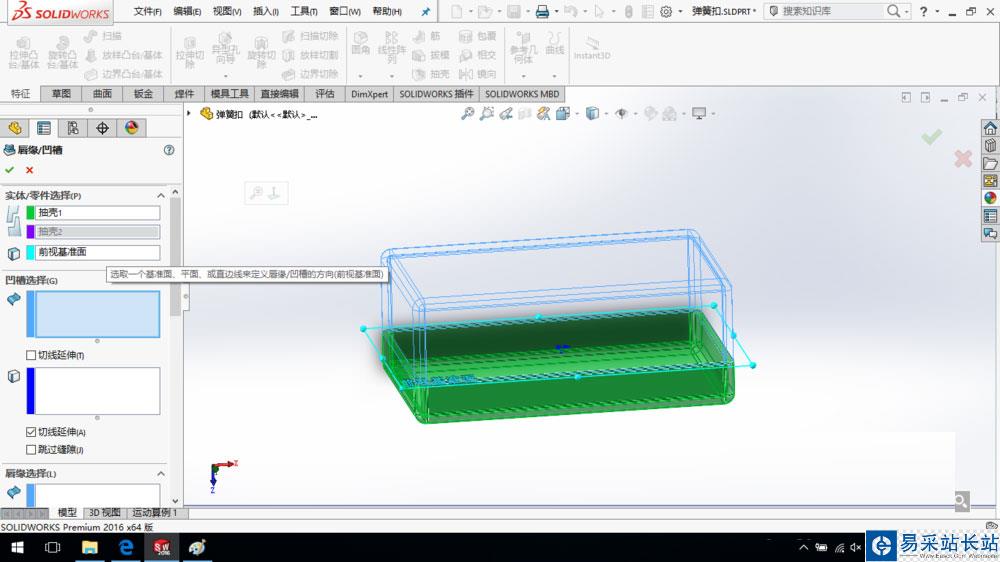

4、唇緣凹槽的方向選擇前視基準面。

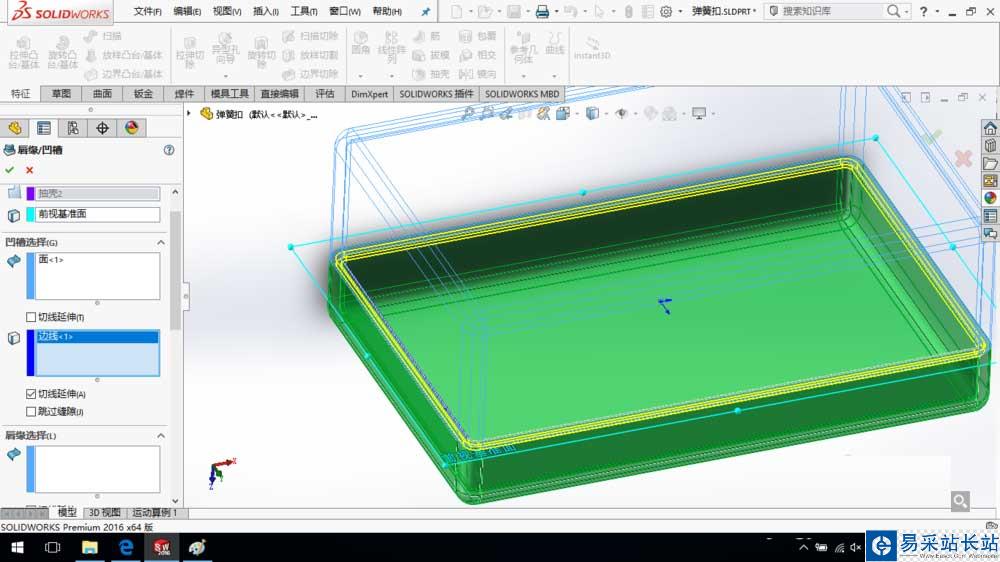

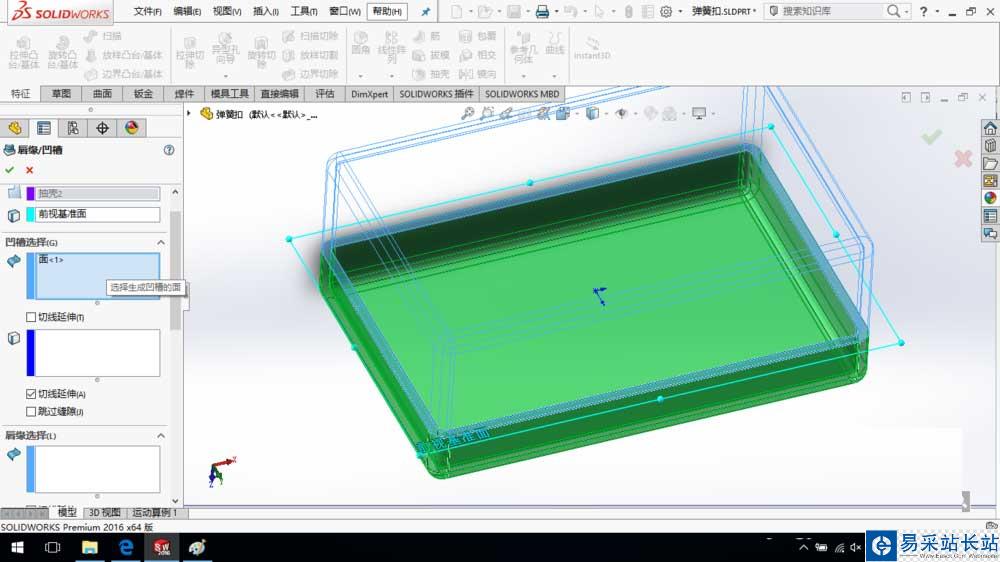

5、定義凹槽的參數：

選擇圖示面作為凹槽的生成面；

選擇圖示邊線作為凹槽的內邊線。

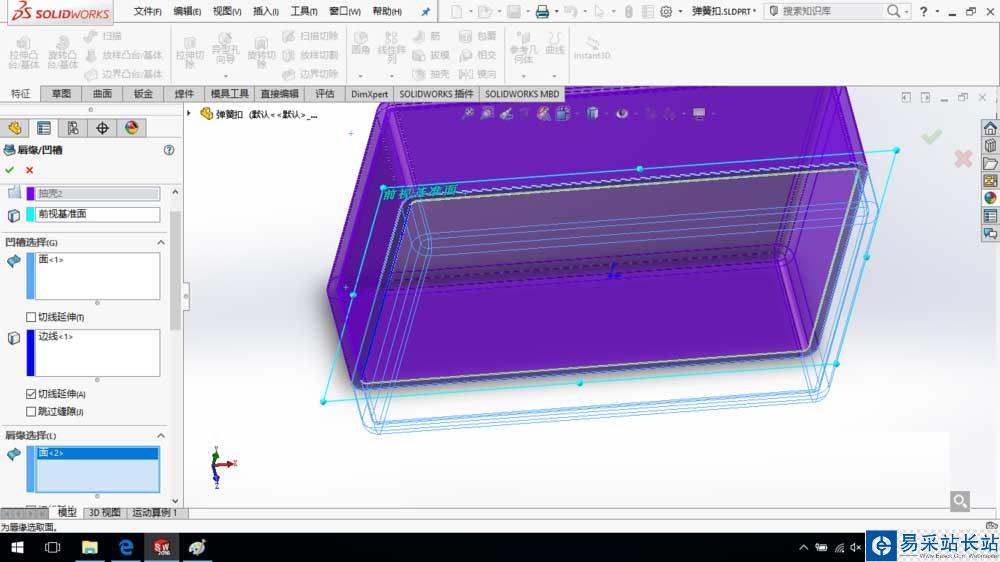

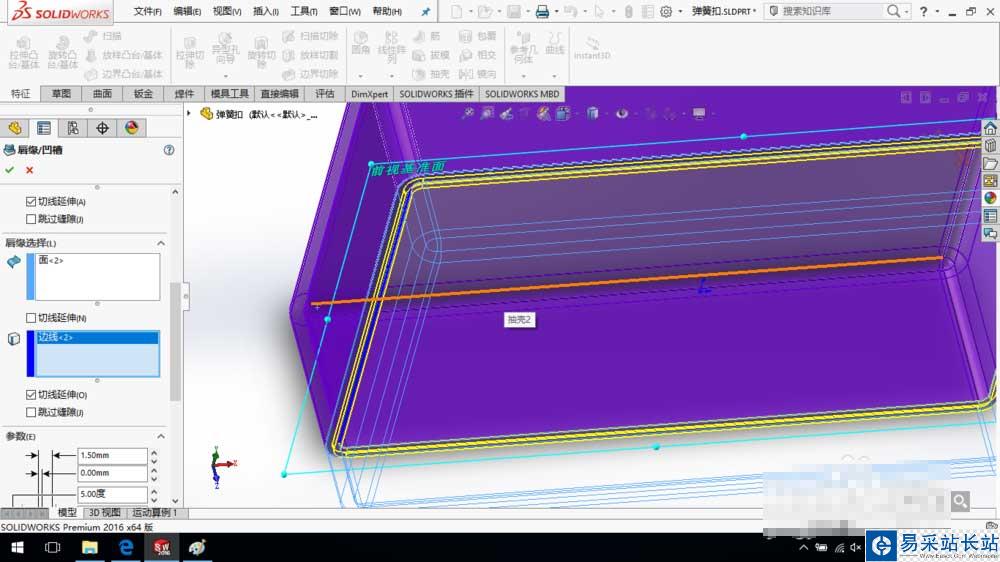

6、定義唇緣的參數：

選擇圖示面作為唇緣的生成面；

選擇圖示邊線作為唇緣的外邊線。

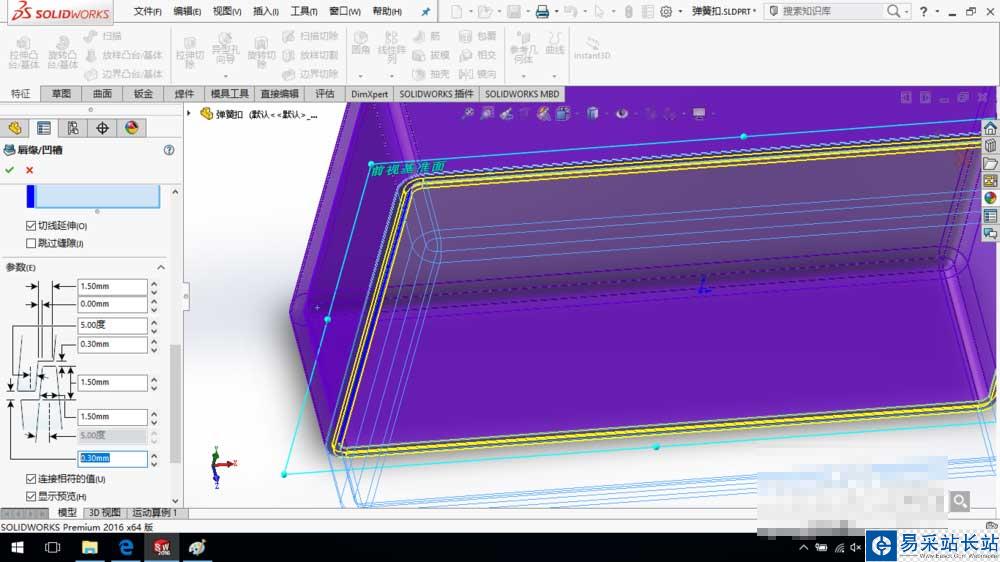

7、定義唇緣凹槽的參數，如圖所示。

8、單擊確定，完成唇緣凹槽的創建，保存模型。

教程結束，以上就是關于solidworks2016的唇緣命令在哪里?SolidWorks2016如何創建唇緣凹槽?的全部內容，希望大家看完有所收獲！更多SolidWorks軟件使用技巧，盡在錯新站長站網站！
