SolidWorks中的零件創建螺紋孔，該怎么創建螺紋孔并定位孔呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP4.0 Premium 免費中文特別版(附破解文件) 軟件大?。?3.0GB更新時間：2017-08-14

一、 創建軸承蓋連接螺紋孔

1、在創建孔之前，先創建軸承座的模型.

2、SolidWorks打開軸承座的原始模型。

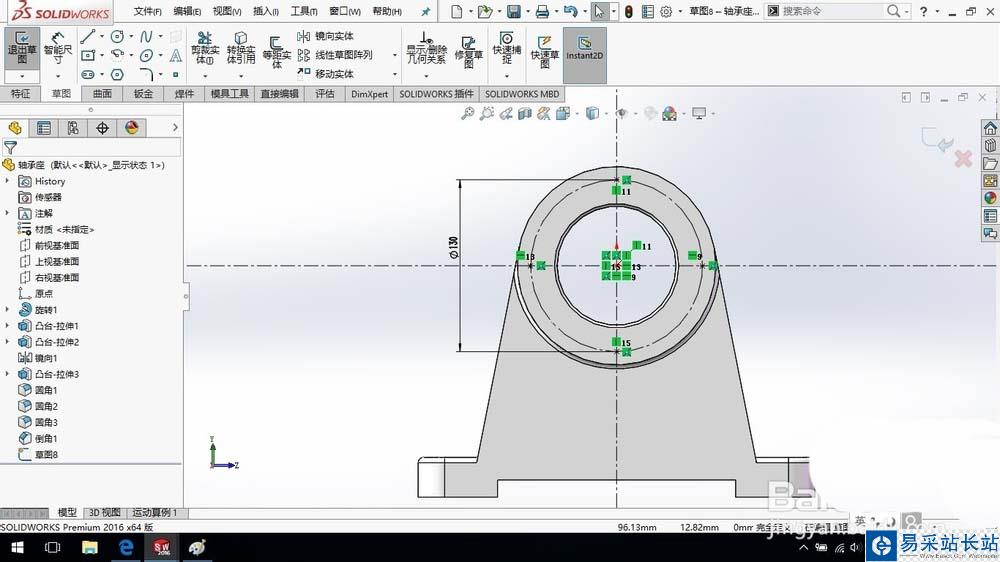

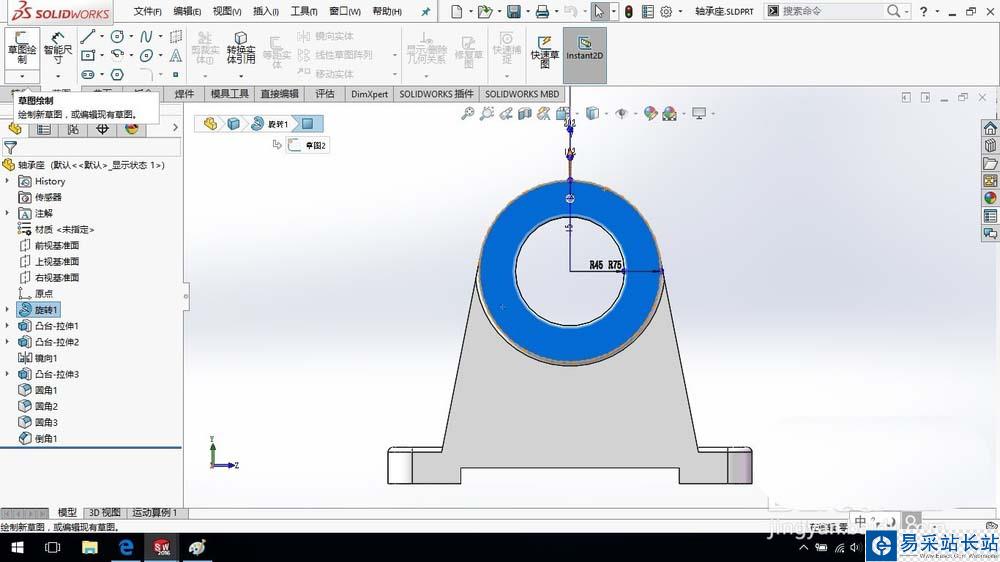

3、正視于如圖所示的端面，繪制草圖。繪制具有如圖所示幾何關系的草圖。

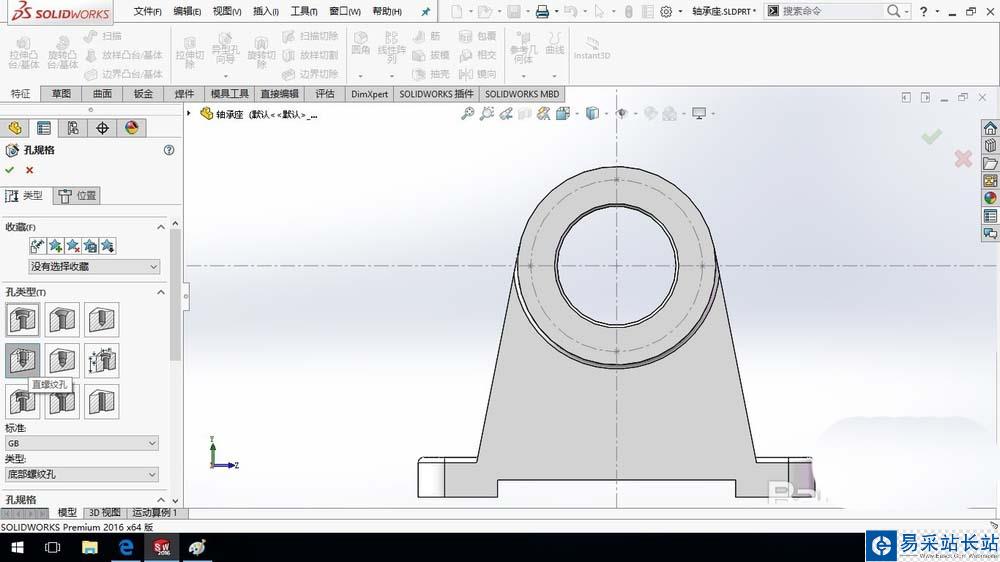

4、單擊特征，“異形孔向導”命令，孔類型選擇“直螺紋孔”，標準為“GB”，螺紋類型為“底部螺紋孔”，大小為“M10”，盲孔深度設置為“34.5 mm”，螺紋線深度設置為“30 mm”。

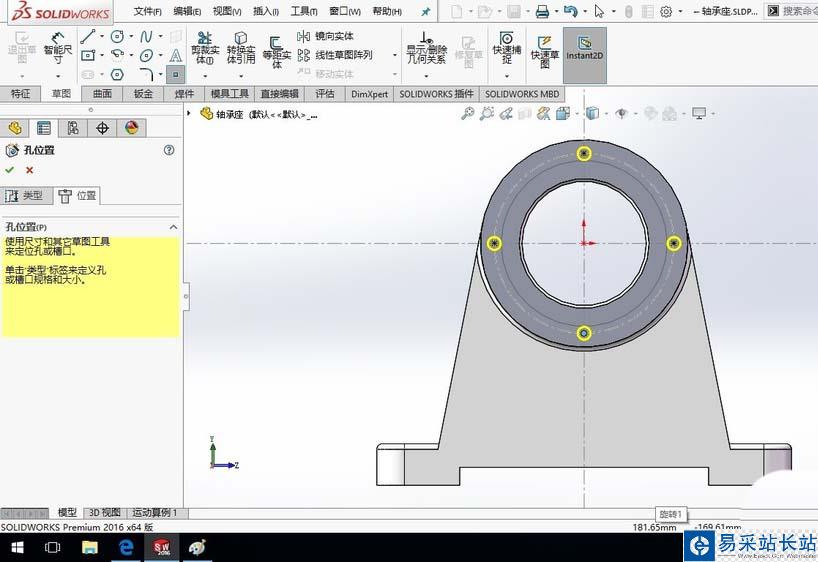

5、在異形孔向導中，切換到“孔位置”界面，點中草圖所在端面，依次點選草圖中的四個草圖點，單擊確定，完成螺紋孔創建。

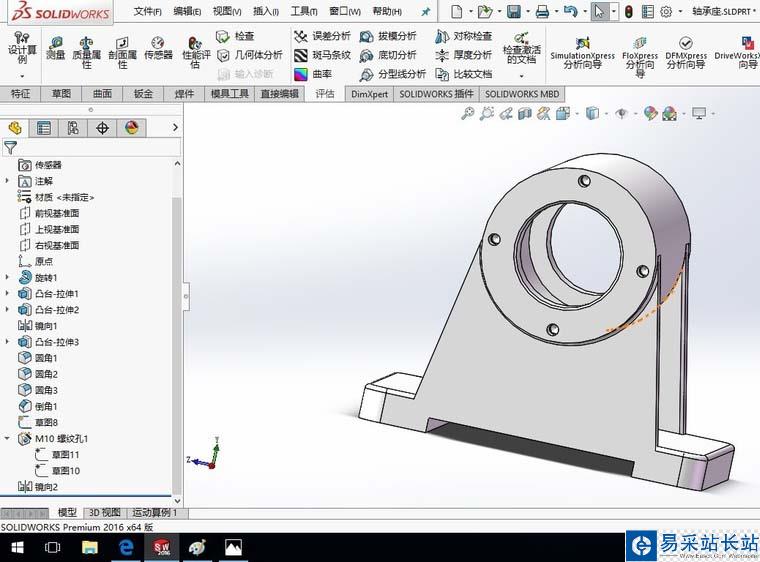

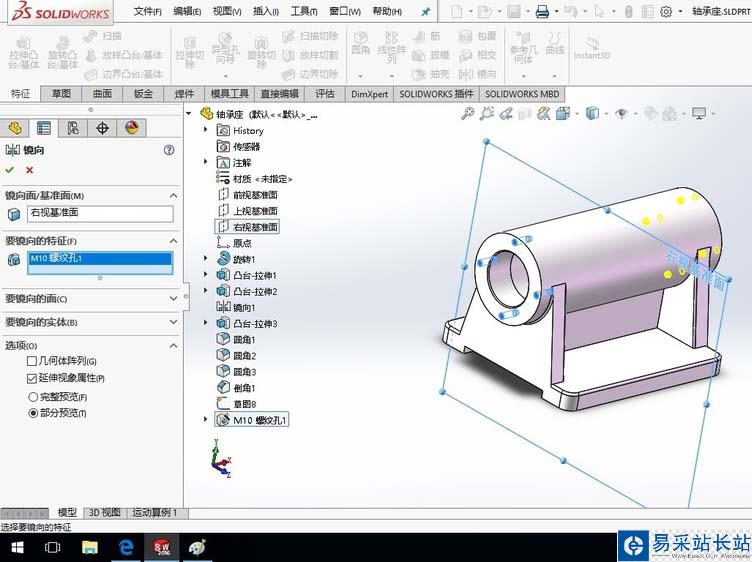

6、單擊特征，“鏡像”命令，鏡像面選擇“右視基準面”，鏡像特征選擇“M10螺紋孔1”，單擊確定，完成鏡像特征創建。至此，螺紋孔創建完成。

二、創建底座定位孔

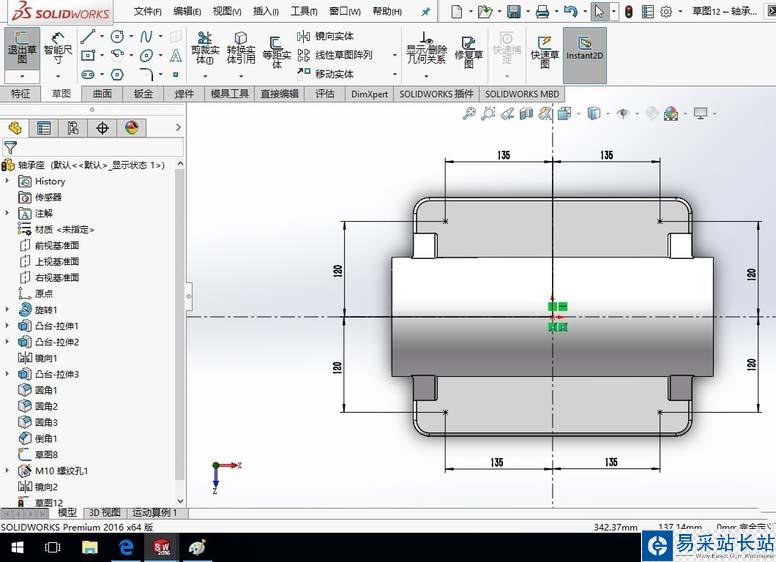

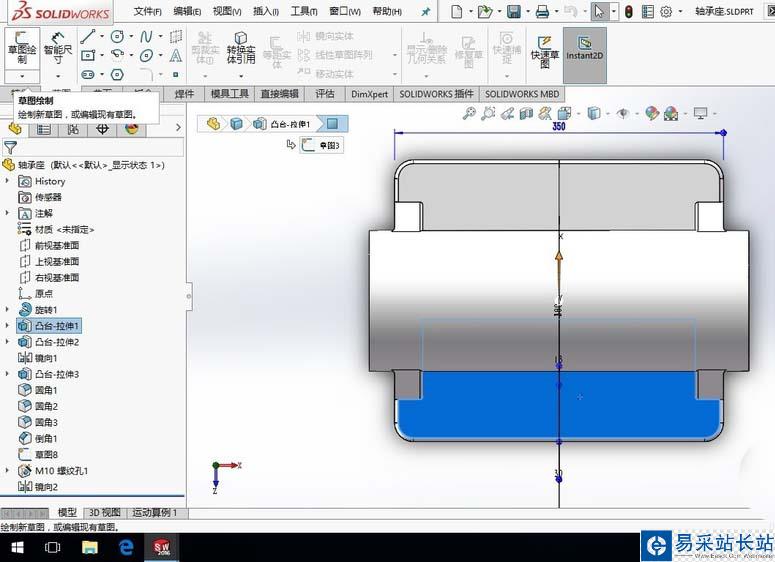

1、正視于如圖所示的端面，繪制草圖。繪制具有如圖所示幾何關系的草圖。退出草圖。

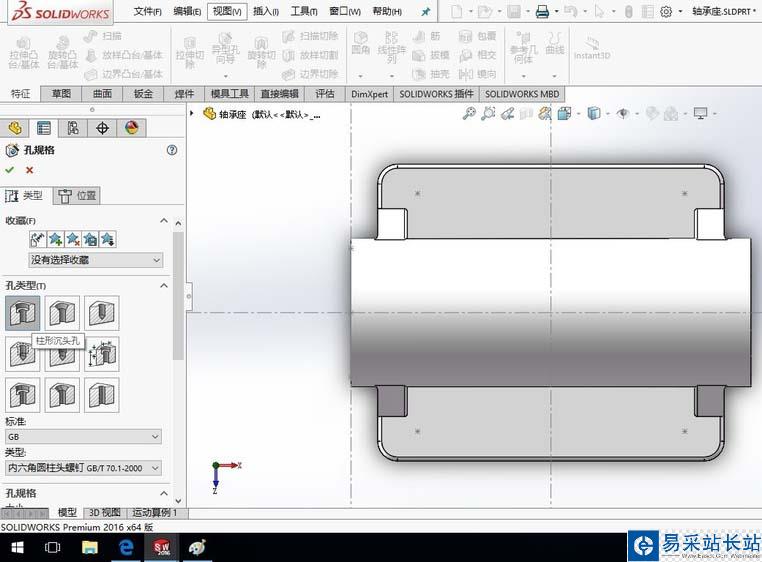

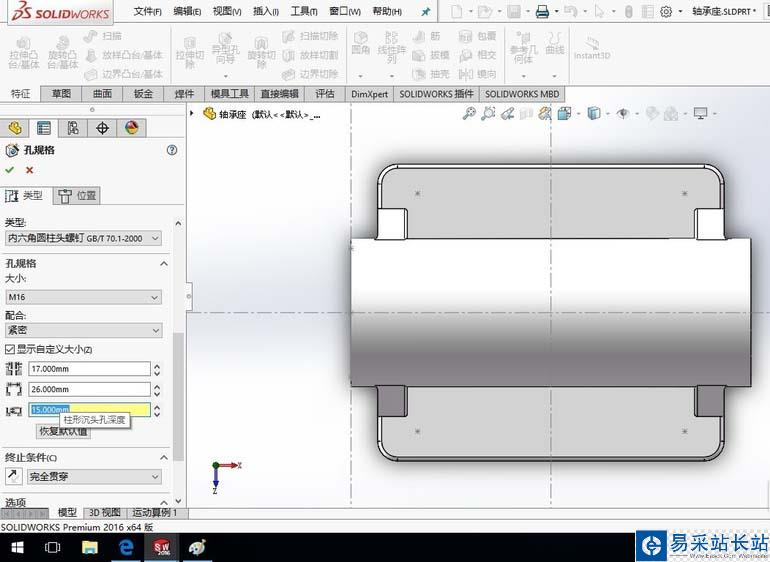

2、單擊特征，“異形孔向導”命令，孔類型選擇“柱形沉頭孔”，標準為“GB”，類型為“內六角圓柱頭螺釘 GB/T 70.1-2000 ”，大小為“M16”，配合為“緊密”，通孔直徑和柱形沉頭孔直徑保持默認，柱形沉頭孔深度設置為“15 mm"，終止條件為”完全貫穿“。

3、在異形孔向導中，切換到“孔位置”界面，點中草圖所在端面，依次點選草圖中的四個草圖點，單擊確定，完成柱形沉頭孔創建。
