在做齒輪嚙合動畫之前，大小齒輪之間的正確裝配是非常重要的。添加必要的配合，實現齒輪間的正確裝配，是完成齒輪嚙合動畫的前提，今天我們就來看看SolidWorks齒輪嚙合動畫的制作方法。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

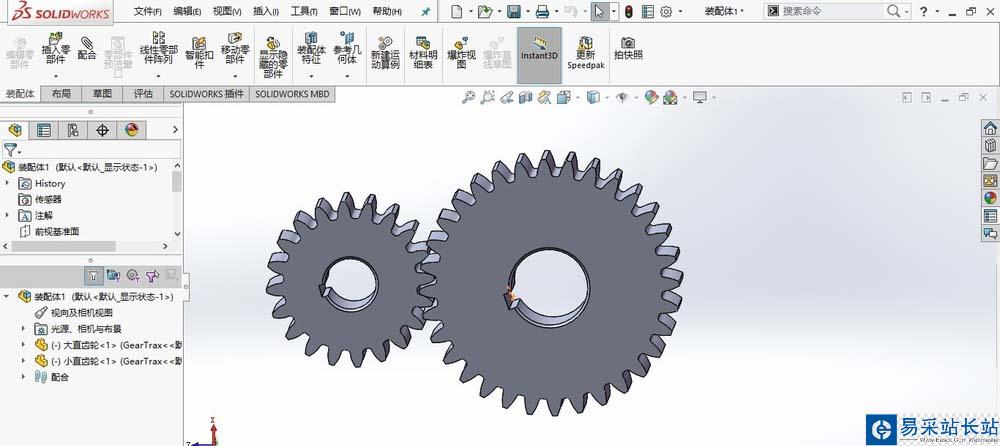

齒輪裝配完成后，保存裝配體文件。

1、打開SolidWorks2016，打開保存好的齒輪裝配體文件。

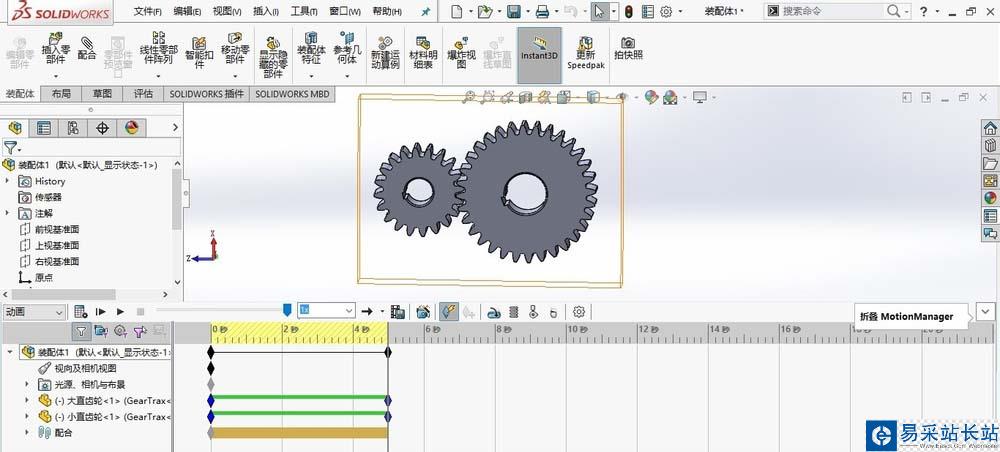

2、點擊“運動算例1”，切換到動畫界面。點擊“展開 MotionManger”，展開運動管理器。

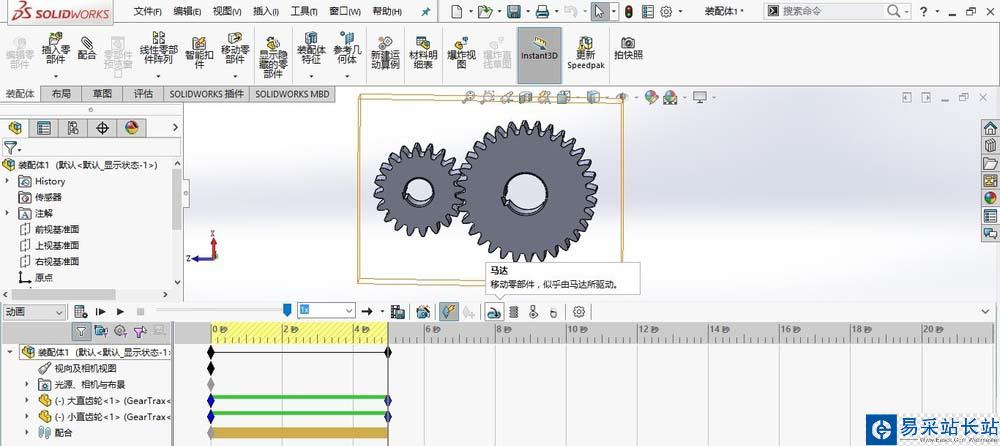

3、點擊“馬達”按鈕，添加驅動馬達。

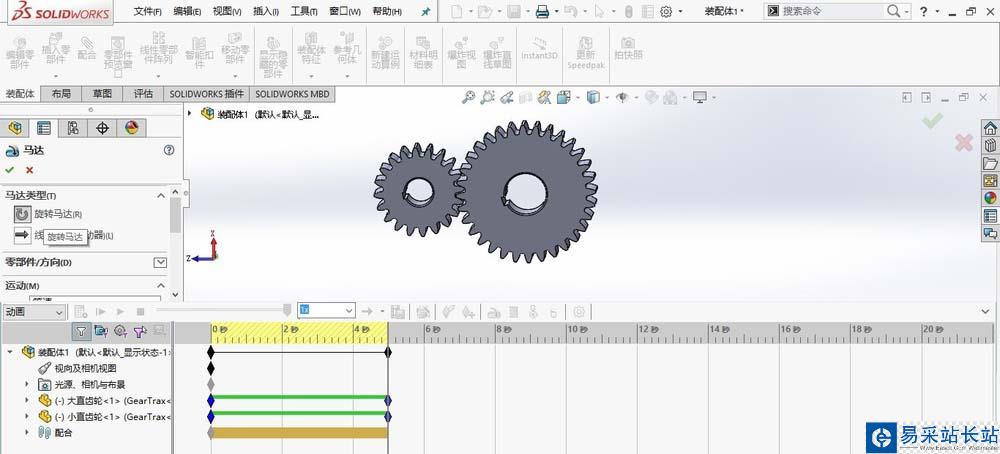

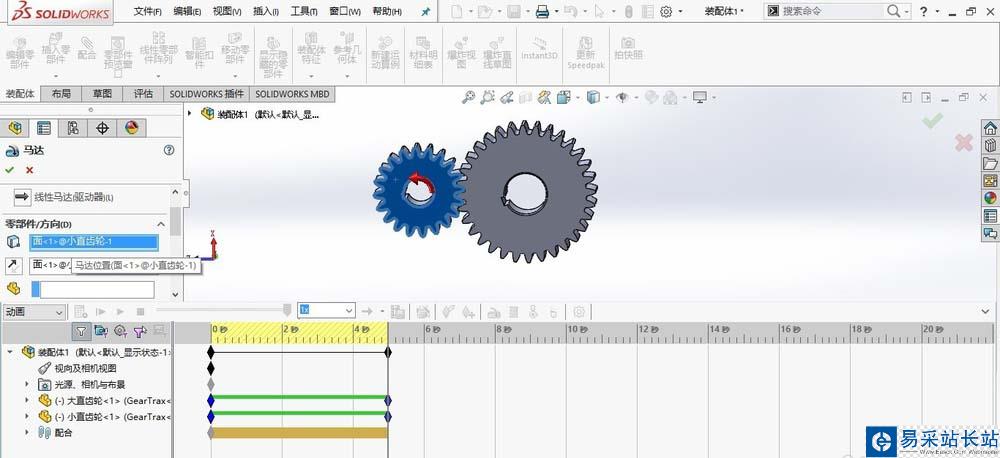

4、選擇“旋轉馬達”，馬達位置選擇“小直齒輪端面”。

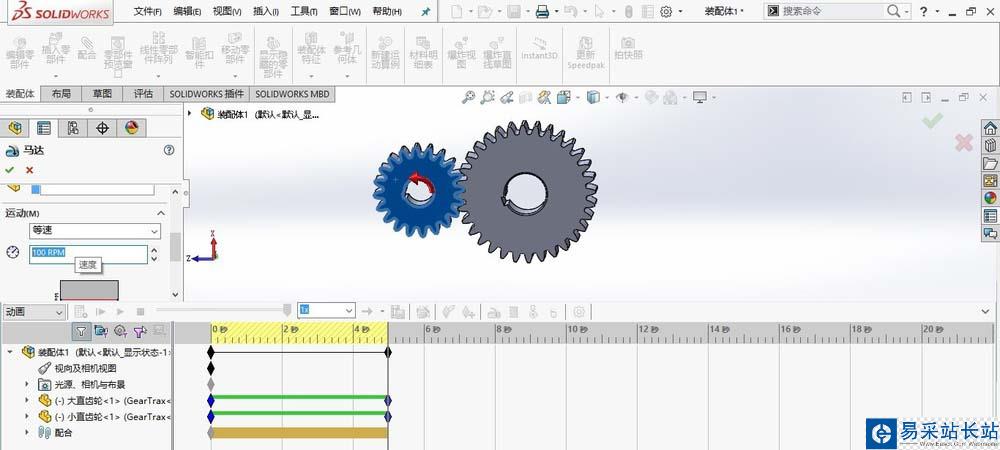

5、設置旋轉馬達的運動速度，選擇“等速”，速度參數輸入“100 RPM”。（RPM：Revolutions Per minute，轉/分鐘）。

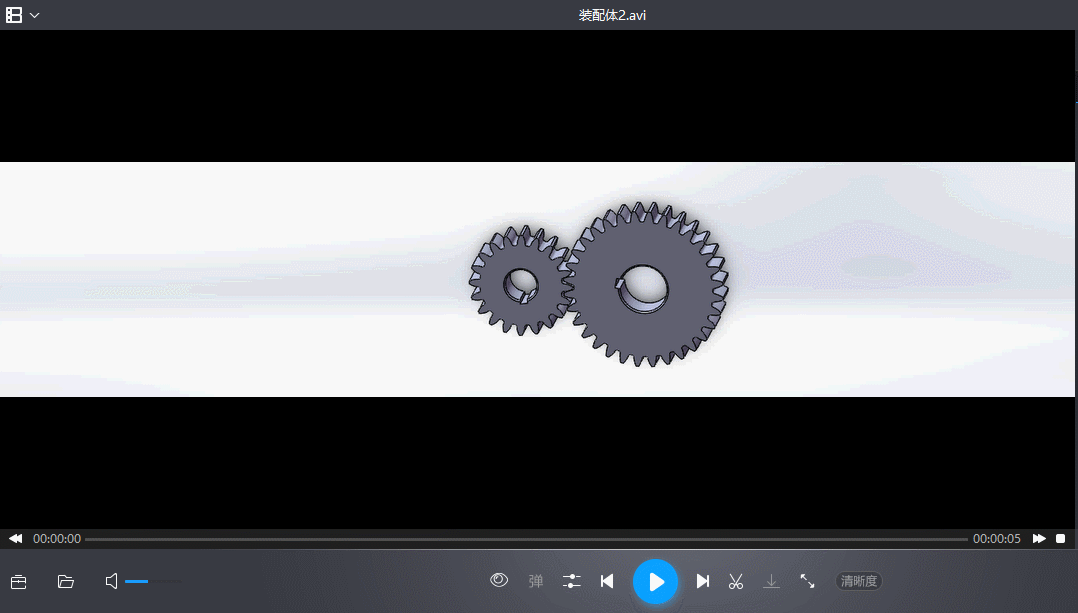

6、單擊確定，完成驅動馬達的添加。單擊“播放”按鈕，動畫自動開始播放。

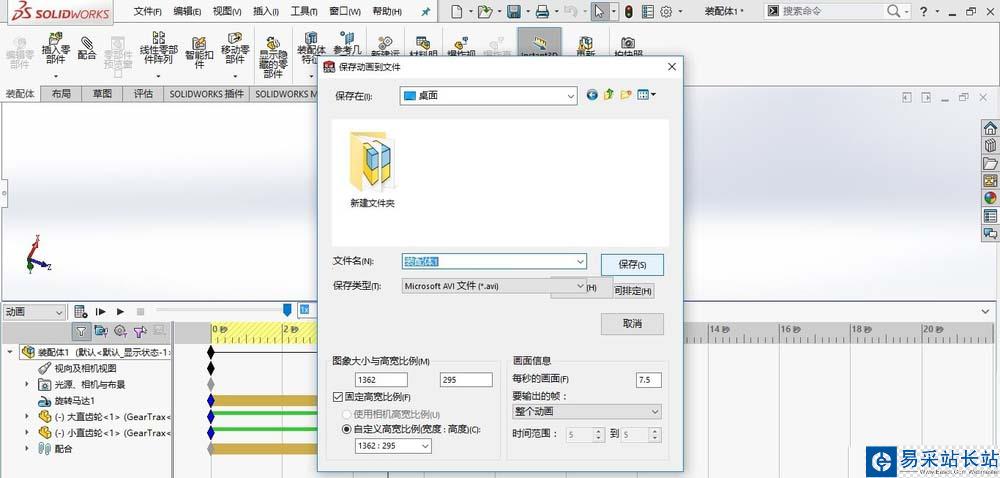

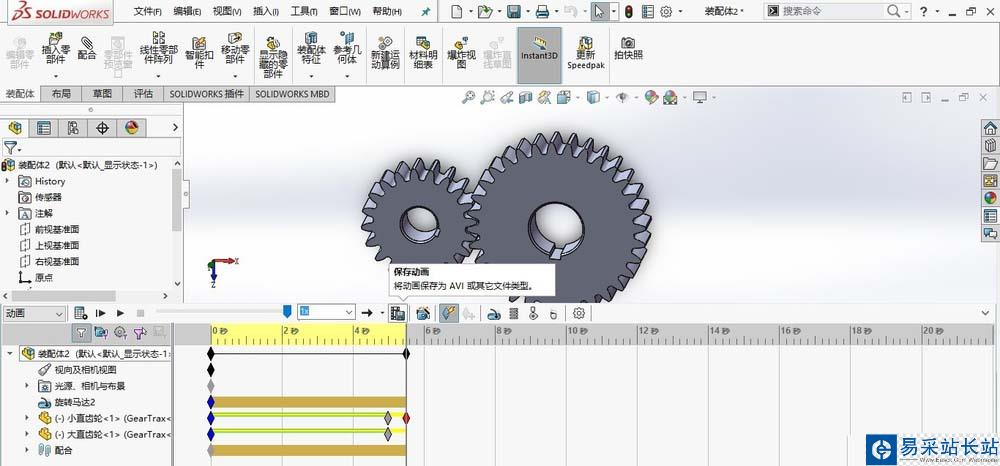

7、單擊“保存動畫”按鈕，將動畫保存成視頻。

8、單擊”保存“，保存整個裝配體文件。

以上就是SolidWorks齒輪嚙合動畫的制作方法，希望大家喜歡，請繼續關注錯新站長站。
