solidworks零件孔位比較多的時候，標注的圖紙很容易雜亂，該怎么辦，我們可以使用孔表工具來標注想，下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

1、首先，繪制好三維圖。選擇從三維圖出工程圖，選擇合適的圖紙大小

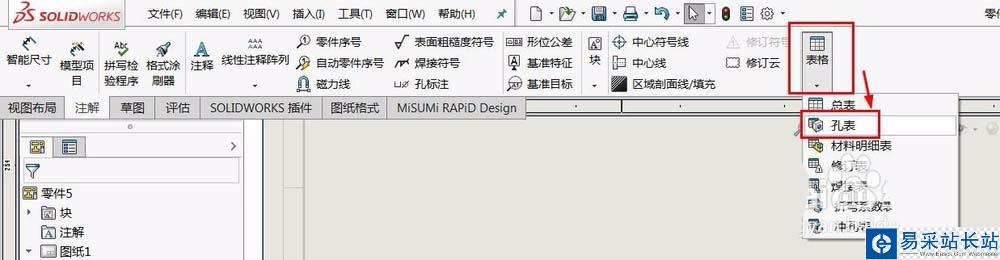

2、注釋中選擇表格/孔表

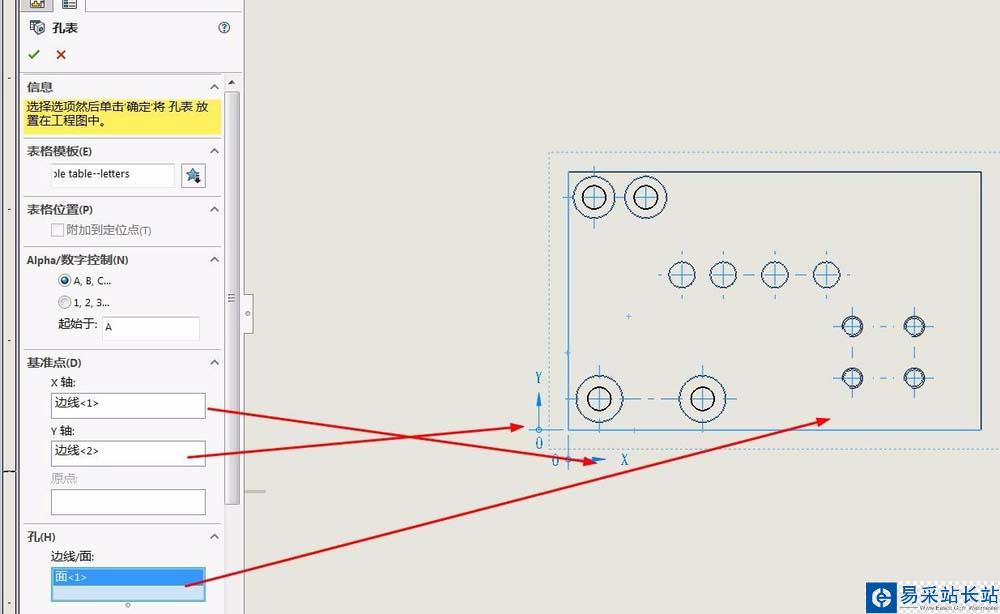

3、分別選取x軸和y軸，也可以直接選擇一個點作為原點。另外需要選擇一個面.點擊確認，則孔的位置是以原點為基準來表示的。

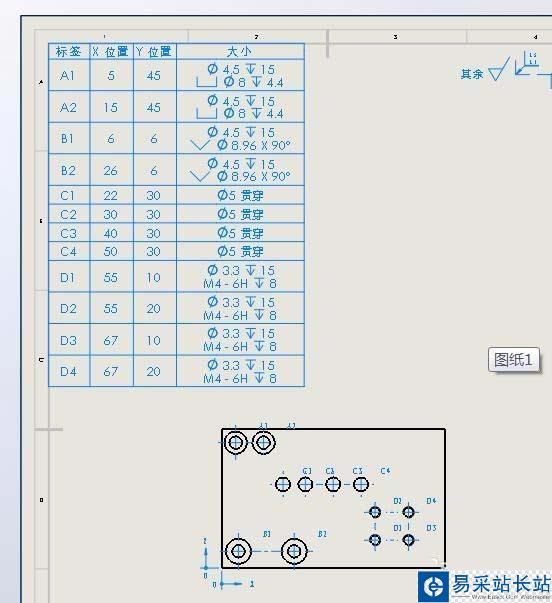

4、點擊對號后，會出來一個表格，我們把表格放置在適當的位置

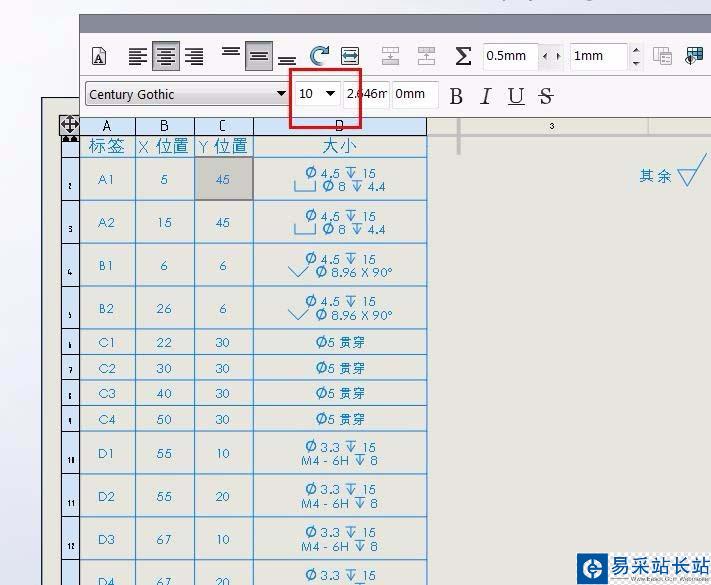

5、選擇表格，調整表格的字體和大小

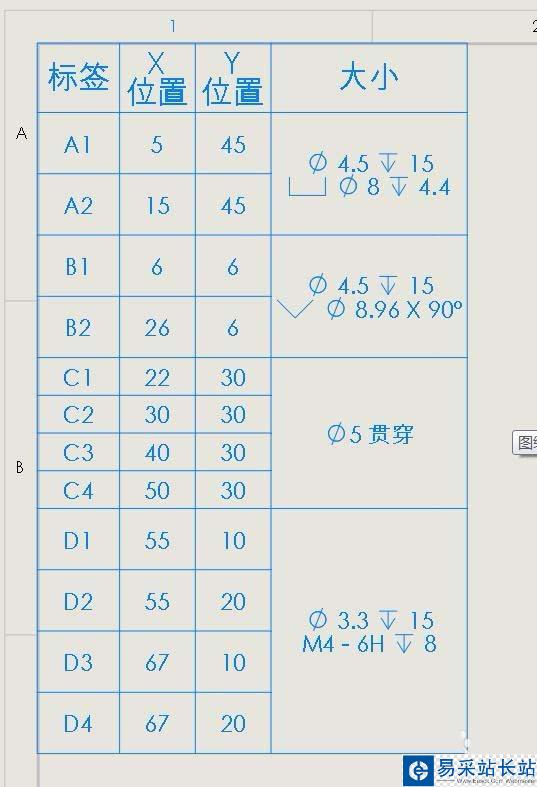

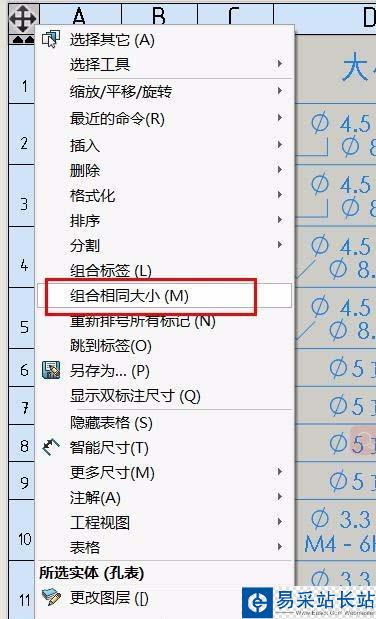

6、右擊表格，選擇組合相同大小，那么相同大小的孔就組合在了一起。最后的效果圖如下圖

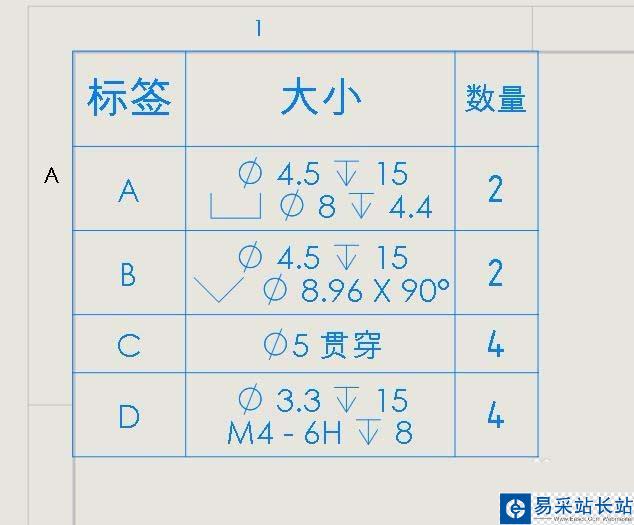

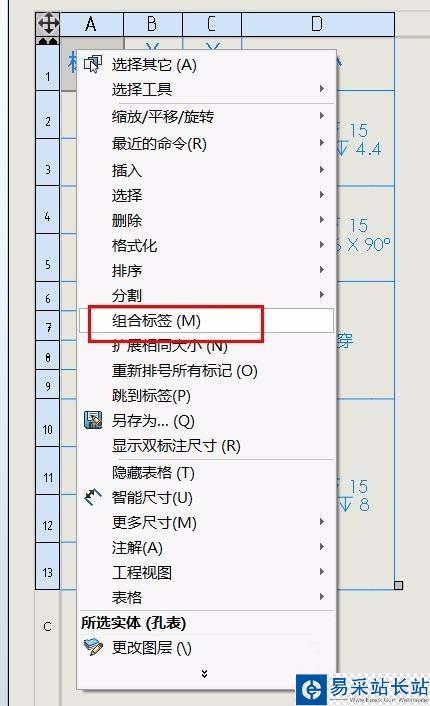

7、也可以組合相同的標簽

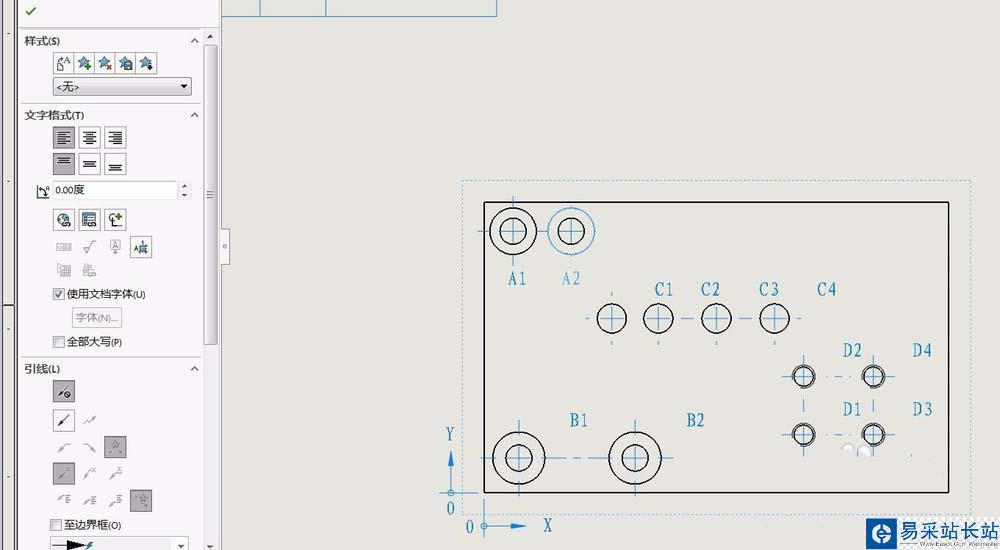

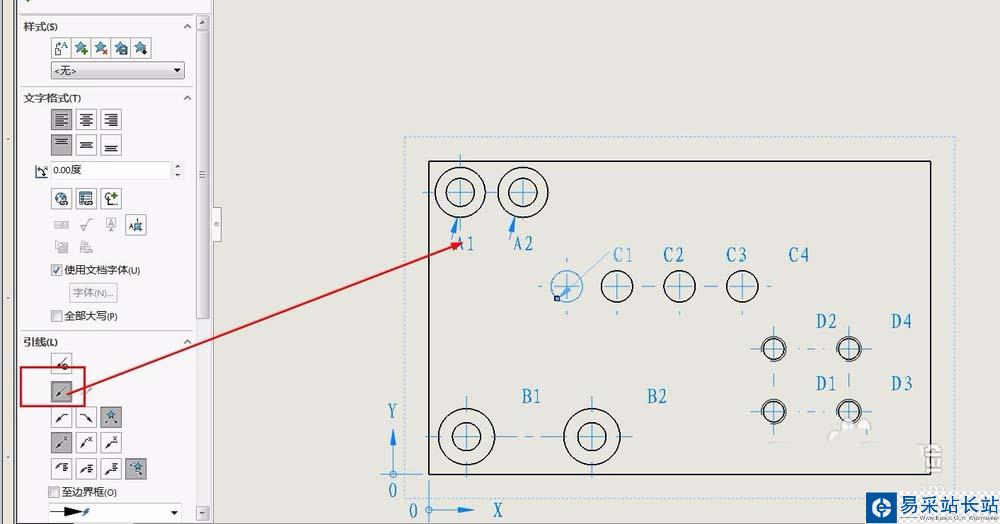

8、在一開始自動生成的標號，排布計較亂，可以自己移動，也可以給標號帶上箭頭，進行表示

以上就是solidworks孔表工具的使用方法，希望大家喜歡，請繼續關注錯新站長站。
