solidworks想要完成一個零件,需要用到裝配部件,該怎么裝配呢?下面我們就來看看solidworks裝配零件的教程。
1、打開你需要進行裝配的零件。

2、選擇新建,然后選擇裝配體制作零件。點擊確定。彈出新建裝配體對話框,選擇確定。

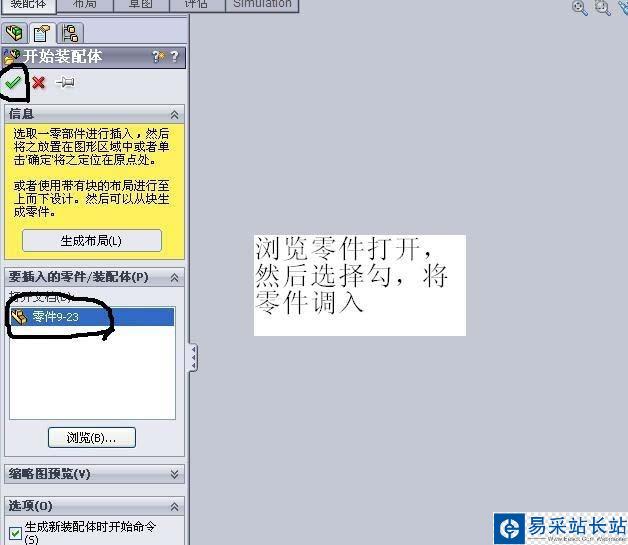

3、如果你打開著你要裝配的零件,則會直接進入到裝配體選項欄,瀏覽零件中能看到你建模的那個文件名。

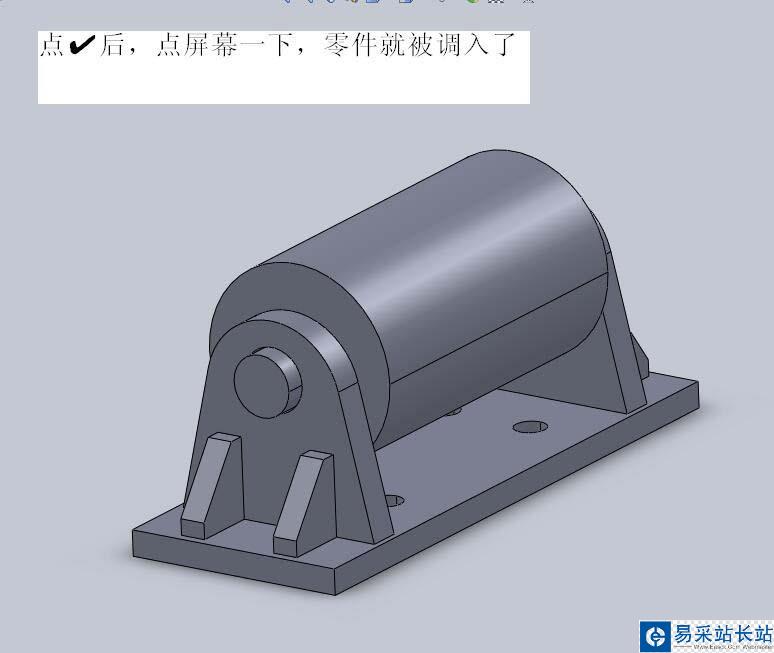

4、選一下裝配體的零件,選擇√,點擊屏幕一下,零件就被調入到了solidworks中了。

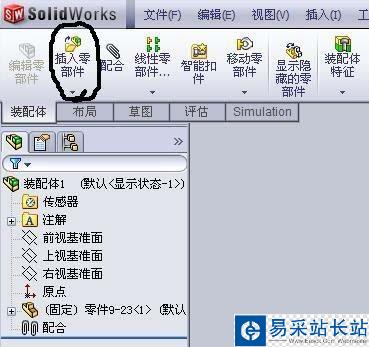

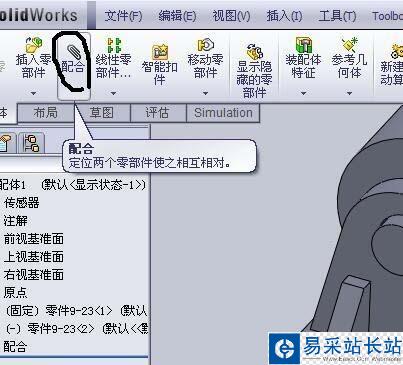

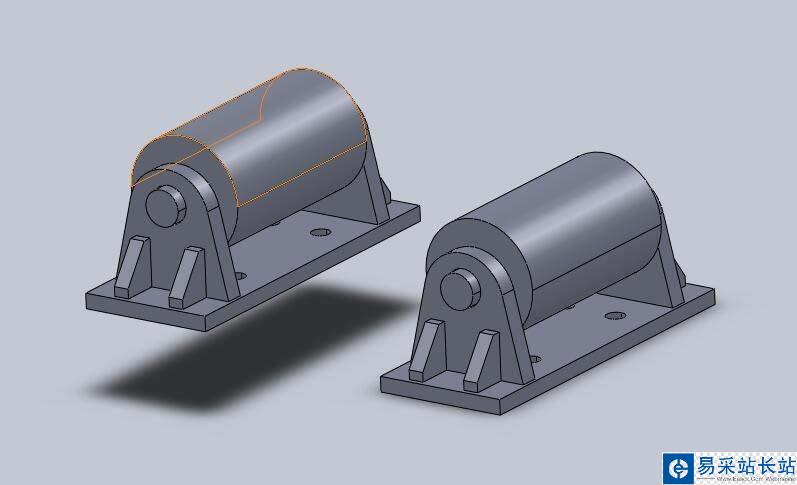

5、點擊插入零件,然后選擇你要裝配的下一個零件,點擊屏幕,也就是重復第四步,調入下一個零件。然后選擇裝配,裝配方式選重合,這里就選點對點重合,選中零件對齊的交點,零件自動裝配,這就是基本的裝配方法。還有平行、定位距離、同心、同軸等等裝配方式??茨愕男枰x中你需要的功能即可。



以上就是solidworks零部件裝配技巧,希望大家喜歡,請繼續關注錯新站長站。
