在用solidworks進行工程圖設計時，經常需要插入一些不符號，改怎么插入呢，下面筆者來告訴你。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、首先，打開solidworks，將你的工程圖打開，如圖所示

2、放大屏幕，（容易查看），將注釋部分放大，如圖所示

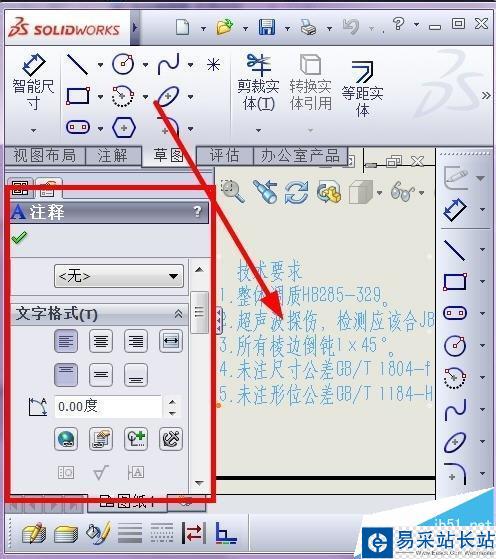

3、鼠標點擊注釋內容，左側則彈出注釋的屬性相關菜單，如圖所示

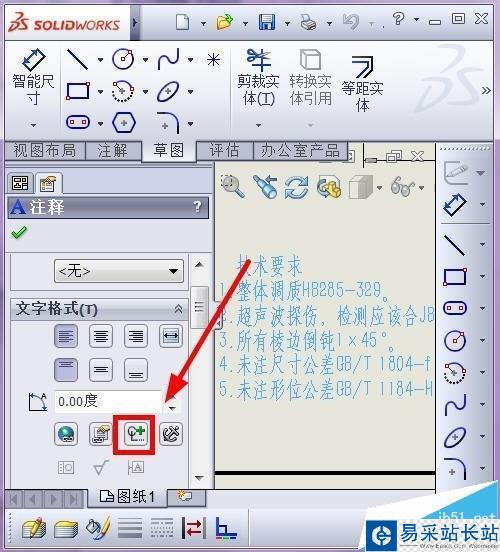

4、點擊頁面左側的插入符號按鈕，如圖所示

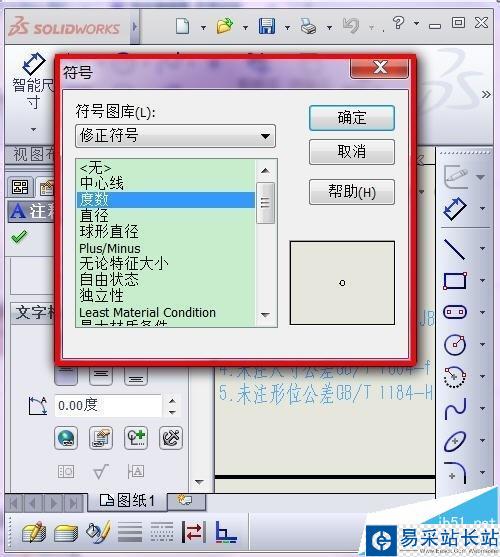

5、點擊后就彈出插入符號對話框，如圖所示

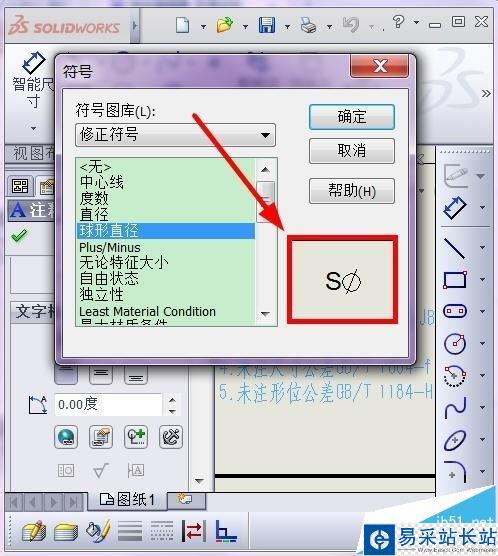

6、選擇 你要插入的符號，右下側是符號的預覽，如圖所示

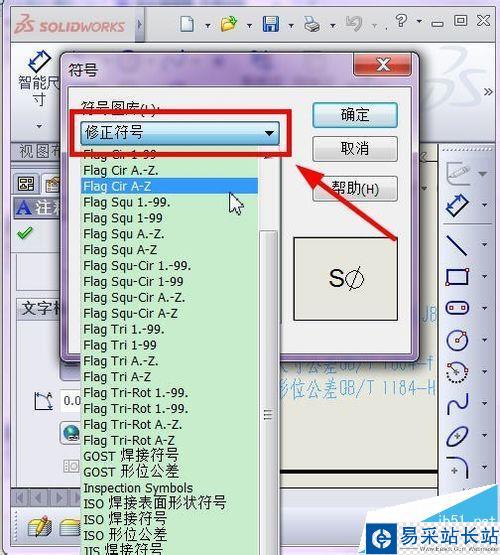

7、里面很多種符號，常用的，不常用的都有，你也可以自己選擇，如圖所示

注意事項：

很多符號用別的辦法根本沒法找到，只能在solidworks里面找，

制作工程圖插入符號是非常常用的項目，所以搞機械設計的人最好要會。
