SolidWorks不顯示裝飾螺紋線，效果欠佳，究竟是哪里出了問題呢

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、SolidWorks不顯示裝飾螺紋線，效果欠佳

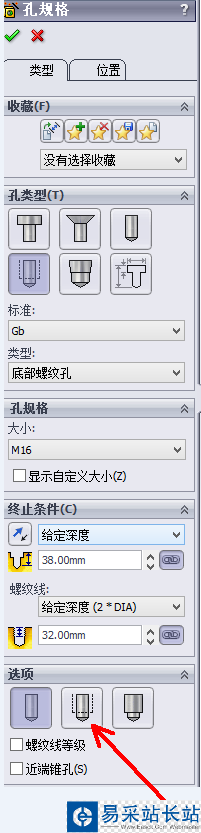

2、首先編輯異形孔特征，在選項框最下端選項一欄，看是否選擇的是第二項

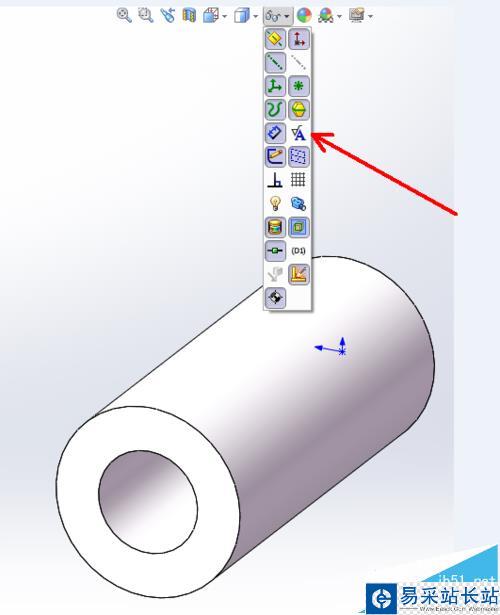

3、還是不顯示，那就是注釋項隱藏了，點實√A圖標就OK了

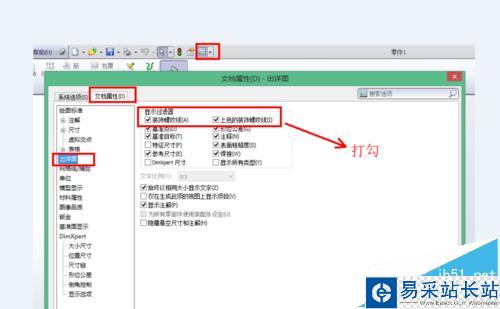

4、或者點擊選項，文件屬性欄---出詳圖---顯示過濾器中的裝飾螺紋線及上色的螺紋線的前方框是否已經勾選

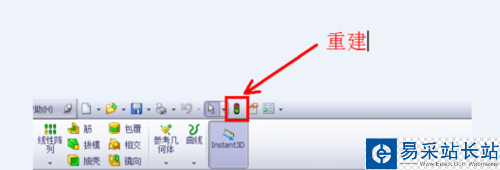

5、最后一定要點擊重建模型按鈕哦

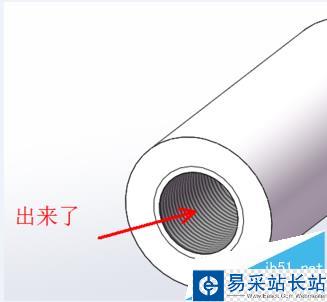

6、瞧，螺紋出來了
