使用Solidworks進行設計時，會經常用到直/斜齒輪、錐齒輪、鏈輪、同步帶輪、皮帶輪、蝸輪等，每次用到都進行建模實在麻煩，這里采用Solidworks的一種第三方插件叫做GearTraxPro來進行快速建模。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

軟件名稱：GearTrax for SolidWorks(齒輪設計插件) 2015 免費漢化版軟件大?。?.79MB更新時間：2016-03-10

1、首先下載并安裝GearTraxPro，建議在網上搜索 GearTraxPro 中文版，這樣可以避免了解大量的專有名詞。對于GearTrax的版本來說，一定要對應好您使用的Solidworks版本。安裝好后打開軟件。

2、打開軟件后的界面，如圖，軟件功能包括直/斜齒輪、錐齒輪、鏈輪、同步帶輪、皮帶輪、蝸輪。

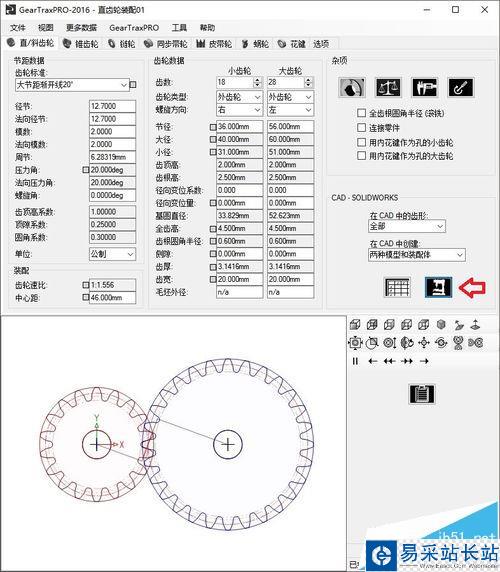

3、如圖，對各種參數進行設置后，點擊紅色箭頭處按鈕，即可在Solidworks中自動生成模型。

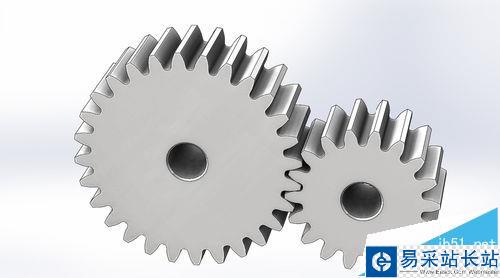

4、生成后的模型如圖，包括裝配體。

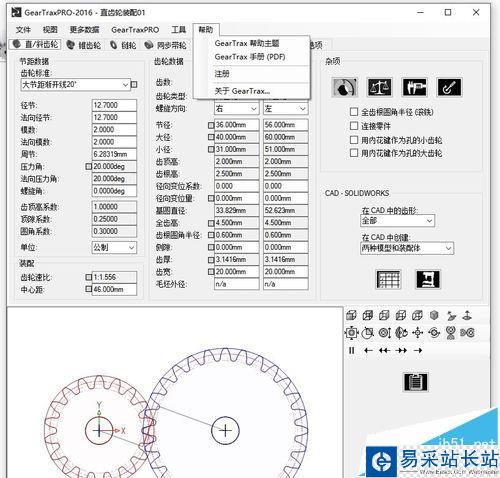

5、如果對于這些參數不是很理解，則點擊 幫助-GearTrax幫助主題。

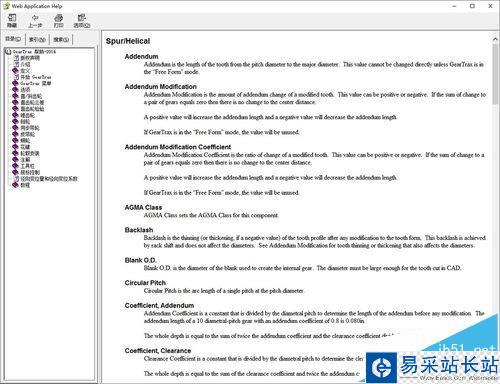

6、在幫助主題中有對各個參數的說明，這時發現軟件還需要改回英文版才能對應起來的話，則打開英文版軟件。一般來說，安裝目錄下面，GearTrax-zh-CN是中文版，而GearTrax就是英文版了。
