本人剛學SolidWorks沒多久，在網上找了很多畫同步輪的資料，比較少，所以分享給大家我的經歷，讓大家少走彎路，如下圖所示的圖形。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

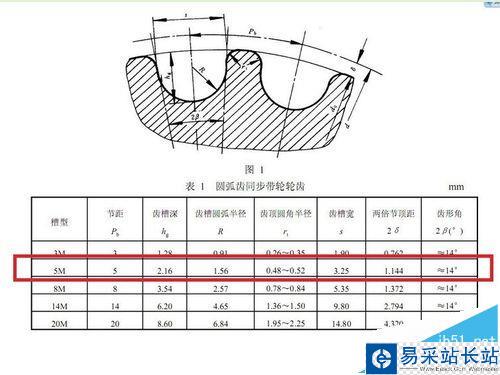

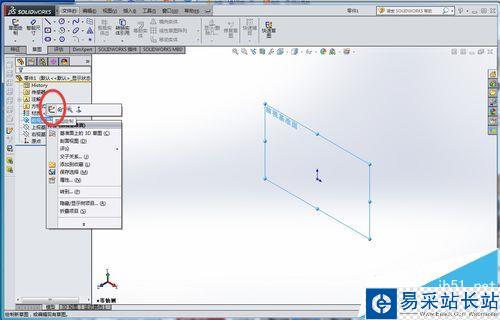

1、畫 5M 12齒為例，在前視基準面建立草圖

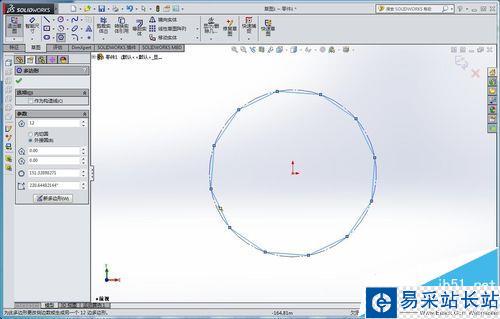

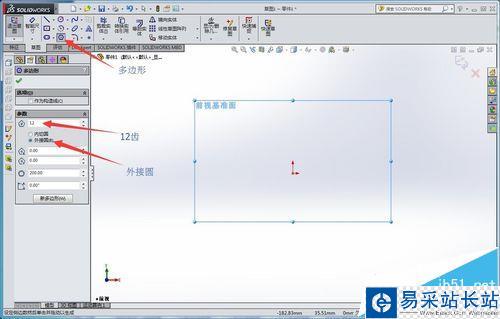

2、點擊多邊形，邊數填寫12，選擇外接圓，圈的大小隨意，后面會修改

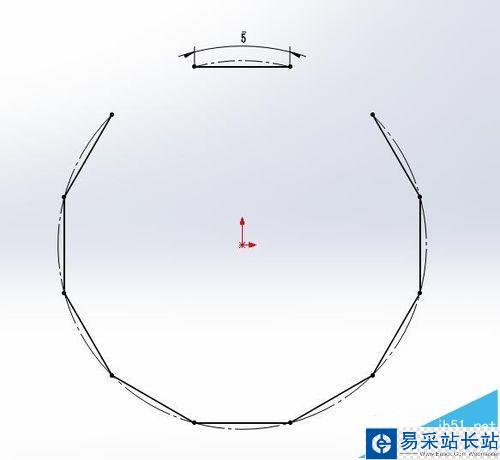

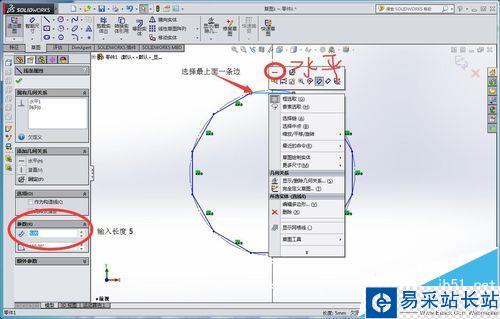

3、畫一條中心線，選擇最上面一條邊使之平行，裁剪草圖兩邊，設定弧長5

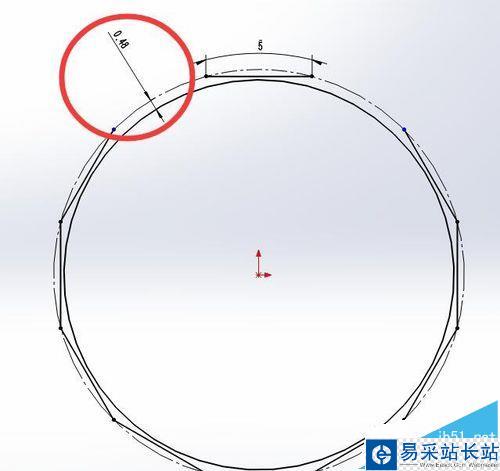

4、畫一個比外圈小0.48的內圓

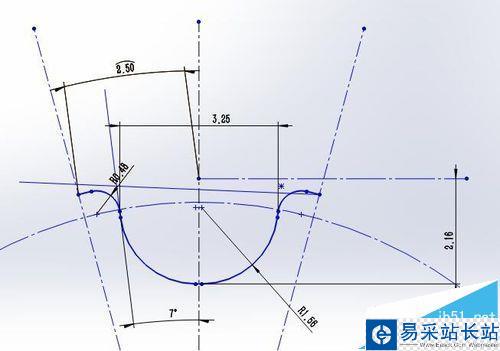

5、如下圖畫出完全定義的草圖，需要一點耐心，
