該經驗為大家分享一篇solidworks怎么繪制（生成）齒輪的教程

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

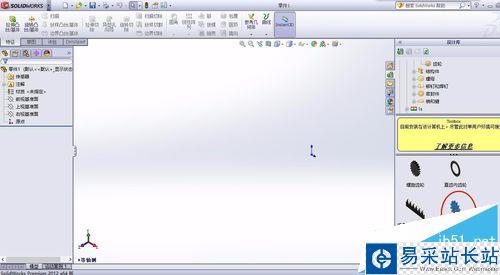

1、首先，雙擊或者右鍵打開solidworks2012軟件，這里以2012軟件為例，其他版本的軟件均能使用該教程；然后新建一個零件，點擊確定進入建模環境。

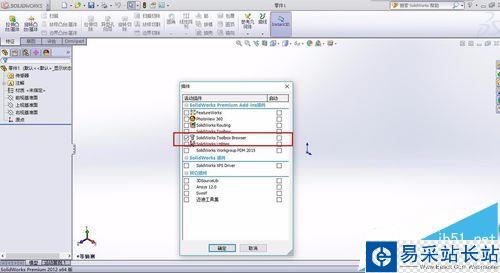

2、打開插件的對話框，查看是否勾選了toolbox插件，若沒有，勾選即可。

3、點擊右側的第二行的圖標，點擊插入Toolbox，接著依次點擊GB（國標）--動力傳動--齒輪，按照我們的需要選擇齒輪，這里以正齒輪為例，solidworks的正齒輪也就是我們所說的圓柱直齒輪。

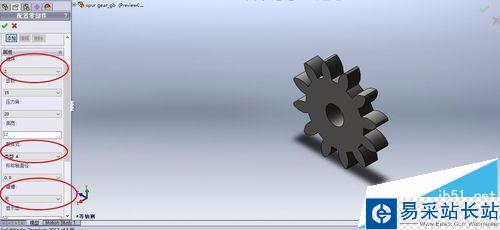

4、在上面點擊右鍵“生成零件”，在左邊自動彈出配置齒輪設置的屬性欄對話框，給出了系統默認的參數，我們可以根據自己的需要來更改。

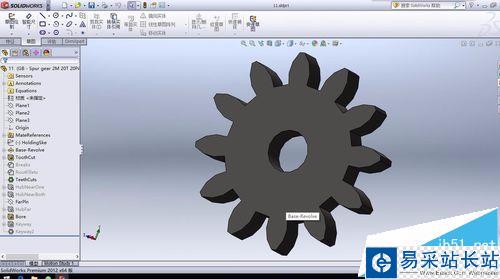

5、比如，這里的模塊指的是模數，我們輸入適當?shù)凝X輪參數，轂（拼音標注：gu）樣式有三種類型，這里分別是ABC三種，我們以A類型為例，完成參數的輸入，我們點擊添加，再點擊確定。

6、由于我的solidworks版本的toolbox有些問題，也就是所謂的學習版本solidworks，建議大家工作的公司是使用正版的solidworks，所以沒有將修改后的按照自己的需要顯示出來，也可以通過其他的插件來完成齒輪的建模。
