使用Solidworks做機械設計的最重要的技巧之一，就是靈活利用鏈接數值來設計零件，這樣可以將您的設計原則溶入到您的模型中，使得您的模型包含有您的更明確的設計意圖，在修改模型時也更方便快捷，對于合作團隊中的其他設計人員對設計原則的理解也有極為關鍵的意義。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

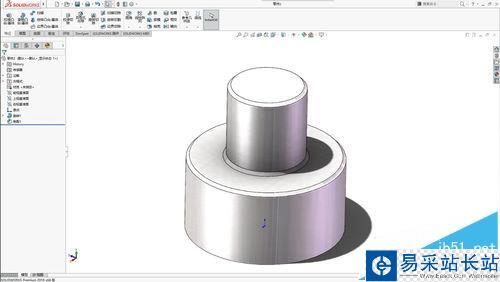

1、首先我建立了一個簡單的模型用作演示，該模型為一個旋轉特征加一個倒角特征。

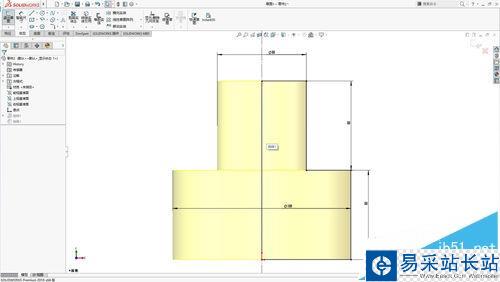

2、詳細地，可以看到旋轉特征有4個參數，大圓柱的直徑100和高度50，小圓柱的直徑50和高度50，這里，我準備用鏈接數值功能使得兩個圓柱的高度作為一個名為“圓柱高度”的變量存在并始終保持相等。

3、首先需要在模型樹中找到 注解，右鍵，點擊顯示特征尺寸，這樣在3D模型中，特征的尺寸就可以顯示出來，便于一會兒的點選。

4、右鍵單擊小圓柱的高度尺寸，點選“鏈接數值”，如圖。

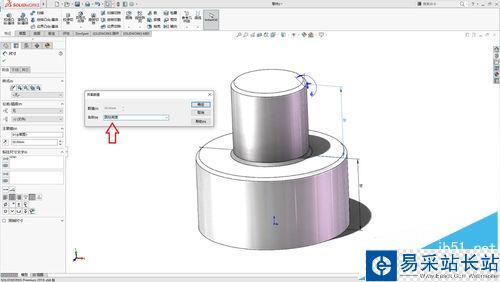

5、在共享數值對話框里輸入“圓柱高度”，點擊確定，這樣就完成了對于小圓柱高度的變量設置。同樣，在大圓柱高度尺寸上右鍵單擊鏈接尺寸選項，這時，在共享數值對話框中會出現“圓柱高度”備選項，選擇它，就完成了兩者的鏈接尺寸的定義。

6、完成設置后，可以發(fā)現，兩個尺寸前都出現了一個紅色的鏈形符號，這就表示設置成功。這樣，以后只需要修改其中一項尺寸，其它的尺寸也會同時改變。

注意事項：

1、如果第2次的尺寸與第1次設置的尺寸不同，那么系統(tǒng)會自動將第2次的尺寸更改為與前者相同。

2、如果想取消鏈接數值的設置，只需要在尺寸上右鍵，點擊取消鏈接數值即可。
