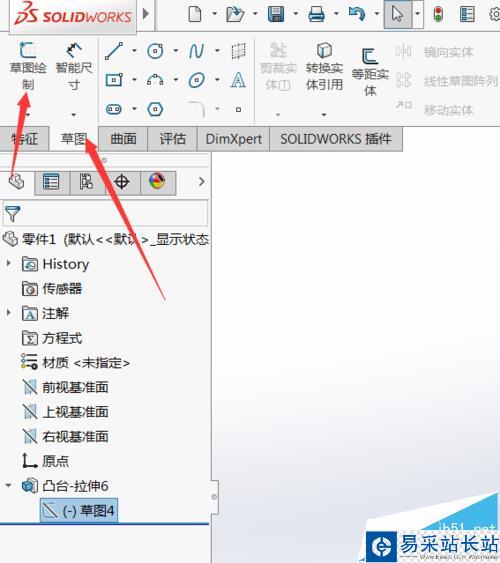

1、首先我們打開軟件，選擇新建一個零件視圖。

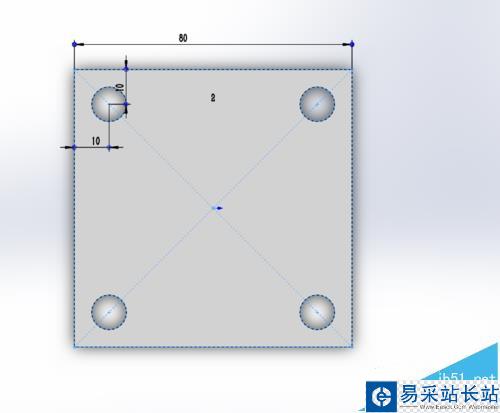

2、然后點擊草圖框的草圖繪制，繪制一個底座的視圖。尺寸可以自己定，小編尺寸為：外部80正方形，四個圓心是60正方形，圓直徑10

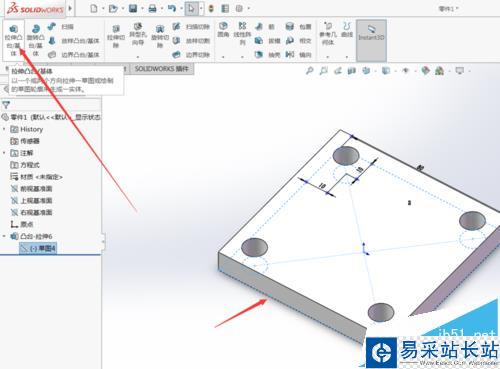

3、然后選擇拉伸實體，就出現如圖所示的底座。

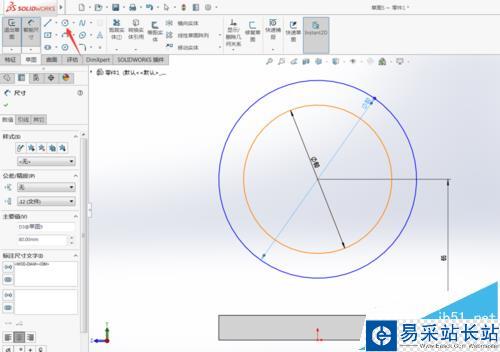

4、繼續點擊草圖工具欄的草圖繪制，繪制端面草圖。草圖如下，主要用的是圓形工具。

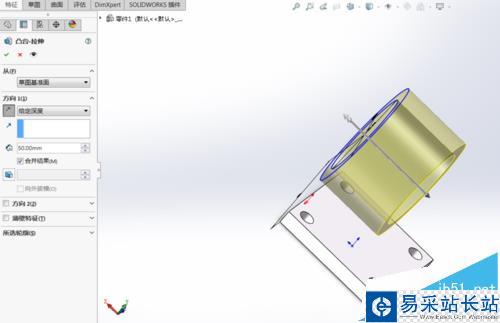

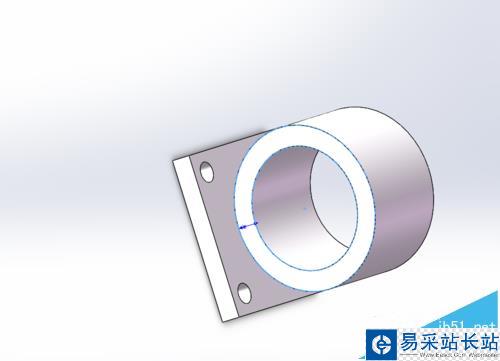

5、繪制完成后，新建拉伸特征，拉伸距離為50mm

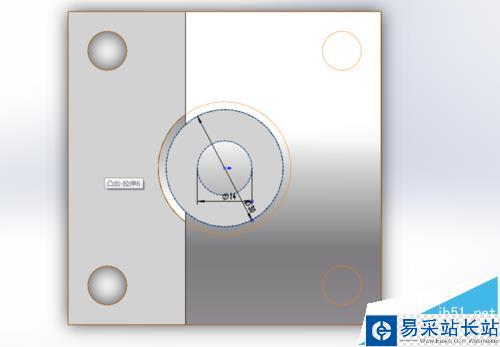

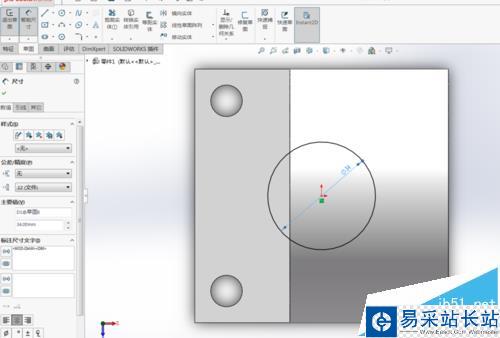

6、拉伸完成，然后以凸臺上表面為基準面，新建草圖，繪制直徑為34的圓。

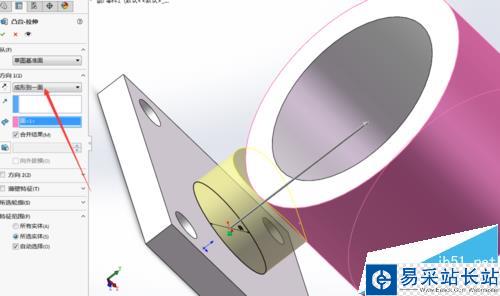

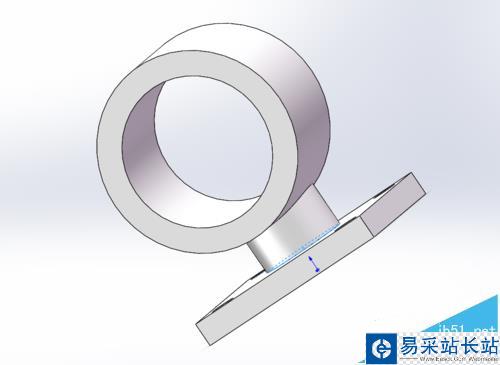

7、繪制完后，拉伸到平面。

8、再繪制如圖所示的草圖

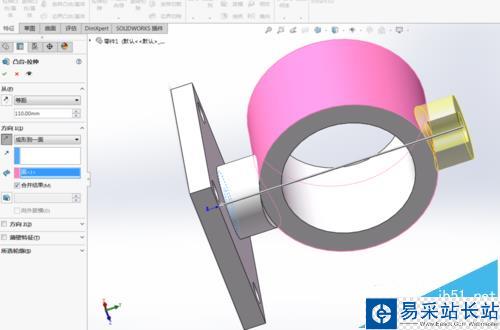

9、繪制完成后，選擇等距，距離給定101，然后選擇拉伸到一面，選擇大圓柱外輪廓，這樣我們的實體就做好了
