最近在學習solidworks的筋板模塊。感覺甚好！深深地被sw的強大功能所折服。不過今天遇到一點小問題，經過多次嘗試才得到解決，下面就來介紹一下。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、做鈑金設計經常會遇到添加成型工具的情況。solidworks也有這方面的功能，可是剛剛安裝完的solidworks設計庫文件夾是沒有啟用成型【工具文件夾的】需要自己設置。首先打開solidworks軟件，新建一個鈑金文件。

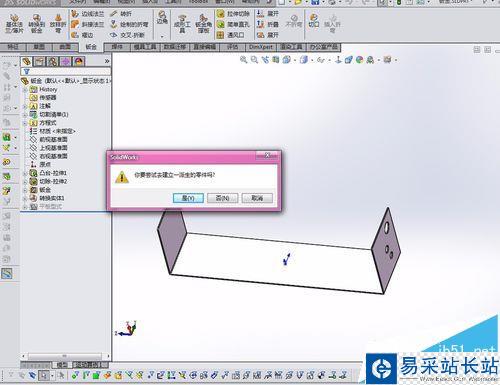

2、在右側的任務欄點擊【設計庫】，找到【forming tools】的文件夾，里面都是一些常用的成型工具。此時拖動添加到鈑金文件提示建立派生零件。

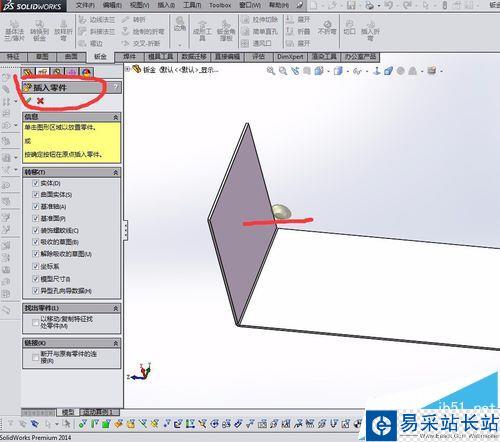

3、如果點擊【是】就會出現彈出【插入零件】對話框。這種情況是不能編輯特征的。

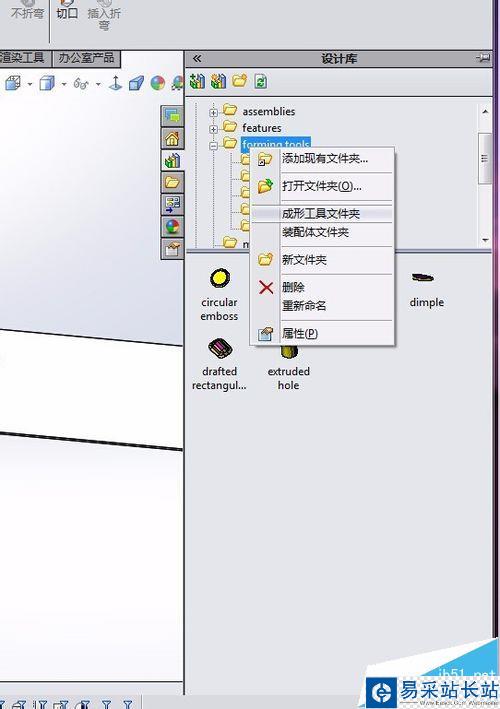

4、所以退回上一步，右擊【forming tools】文件夾，點擊下拉菜單中的【成型工具文件夾】，彈出對話框，點擊是。選中后前面有個黑色的對號。

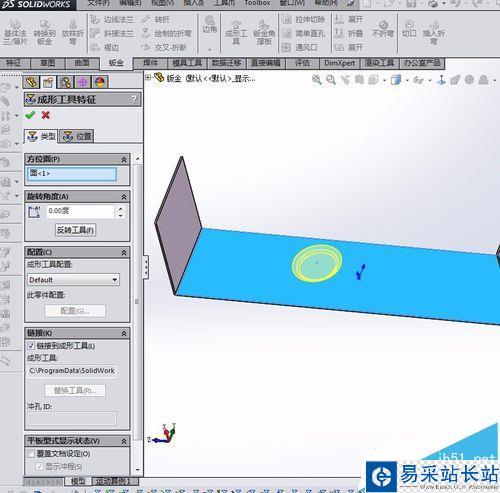

5、此時再拖動添加工具，就會彈出【成型工具特征】窗口了。

6、點擊【位置】按鈕，進入草圖，選擇【只能尺寸】命令，編輯工具體的位置。編輯完成后點擊對號確定

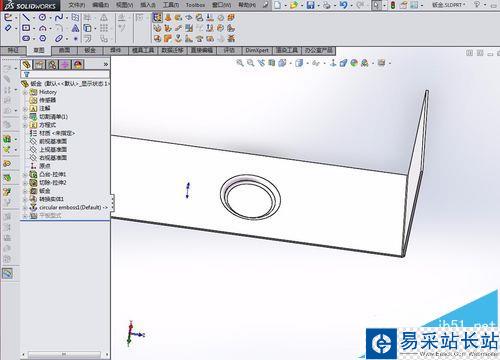

7、回到【成型工具特征】對話框，點擊對號確定，生成特征文件。
