在工程設計分析中，需要將建好的三維模型導入到分析軟件中進行受力分析、震動分析、疲勞分析、流體分析，，，，等，由于建模軟件與分析軟件的CAD接口問題，導致模型在導入分析軟件中，很容易出錯、或者導不進等問題，

針對此問題：筆者在網上查詢了很多方法基本不適用、或者非常麻煩。筆者現介紹一種非常簡單的方法，如下（筆者采用的solidworks2013建模，workbench14.0作為分析軟件）

軟件名稱：Ansys14.0特別版(高級有限元仿真) 64位(附安裝教程)軟件大?。?.2GB更新時間：2016-01-13

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、打開開始菜單——點擊"CAD configuration Manager" （注意，一定要以管理員身份運行，否則改不了）如圖所示：

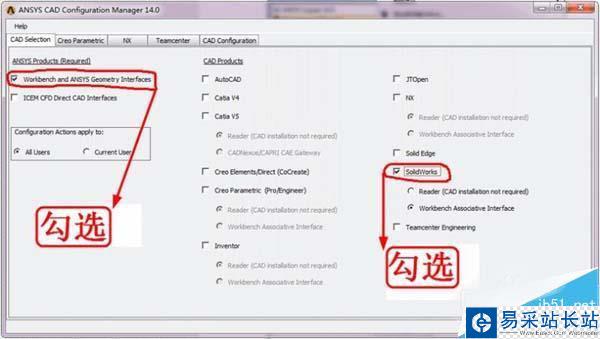

2、進入如下頁面，勾選“Workbench and ANSYS Geometry Interfaces”，然后再勾選“solidworks”（如果要和其它軟件接入，勾選你需要接入的軟件即可,我自己是安裝的solidworks,所以選擇solidworks).勾選之后，選擇“next”進入下一步。

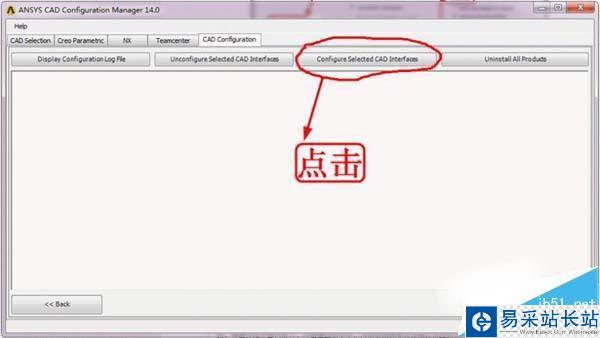

3、如圖，點擊"configure Selected CAD Iterface"

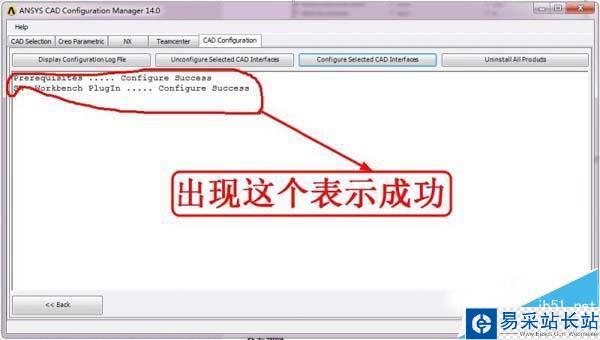

4、出現下圖所示 表明設置成功。

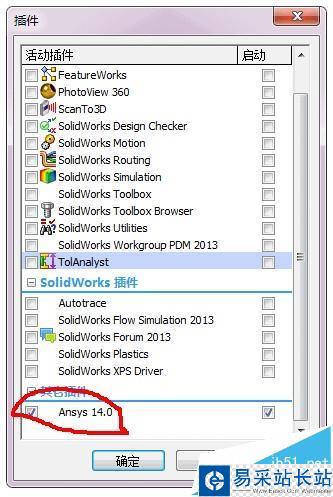

5workbench設置已經完成，下面查看與solidworks插件是否連接上？打開solidworks插件，如下圖，“Ansys 14.0”插件已經出現，勾選此插件。

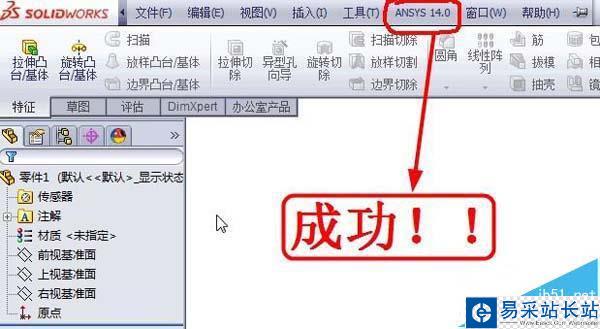

6、如下圖，建模軟件solidworks中已經出現workbench插件，設置成功，恭喜你！

上述方法經過筆者測試：不管你先安裝solidworks、workbench哪一個軟件均適用，對于solidworks2010，solidworks2012，solidworks2013、solidworks2014/workbench12.1，workbench13.0，workbench14.0，workbench14.5均適用。
