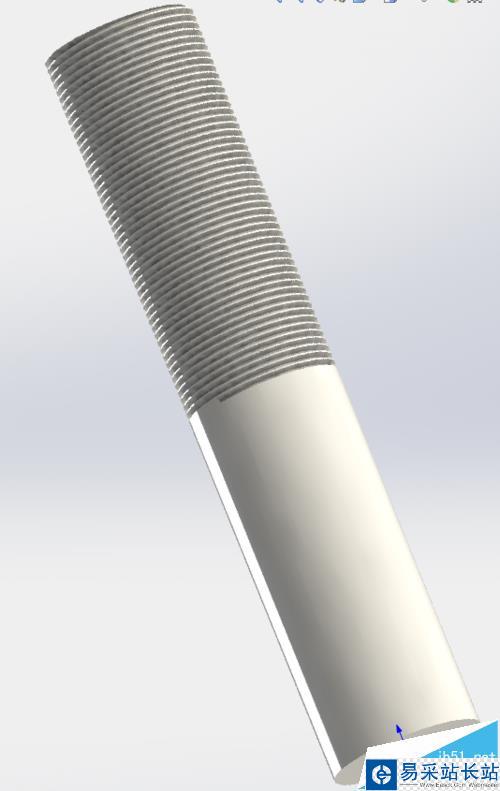

有些時候我們需要創建真實螺紋，比如非標的螺絲螺母，或者一些新奇的連接件。

1、我們打開sw，新建一個零件，隨便命名。

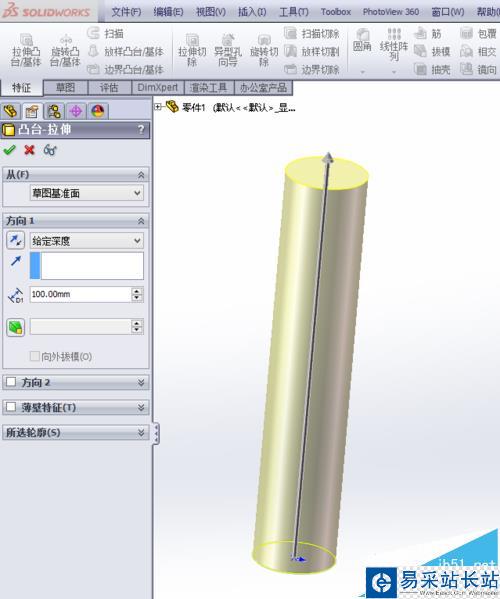

2、然后拉伸一個圓柱，圓直徑20mm，拉伸100mm。

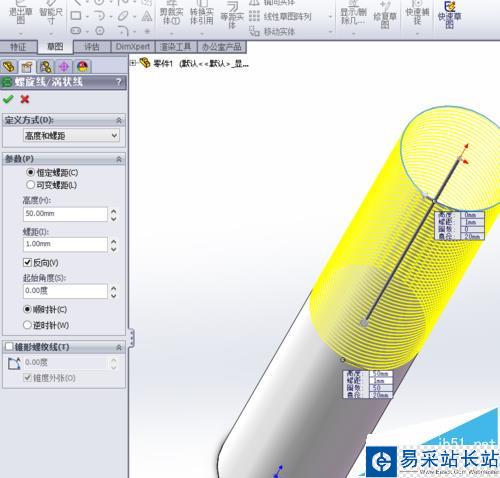

3、點擊   特征-曲線-螺旋線/渦狀線 然后在圓的頂面畫一個和圓柱直徑相同的園，退出草圖，隨后將旁螺旋線參數設置成圖片上的。

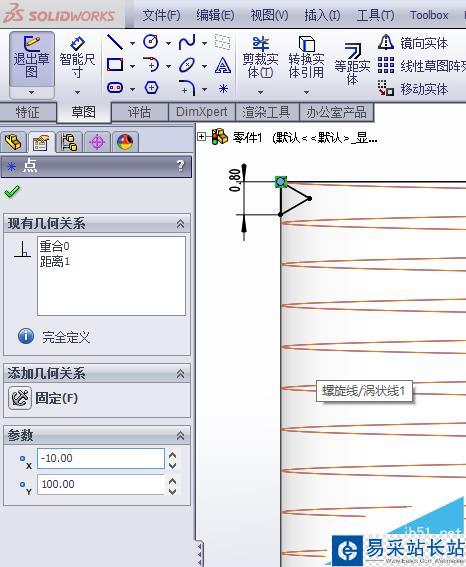

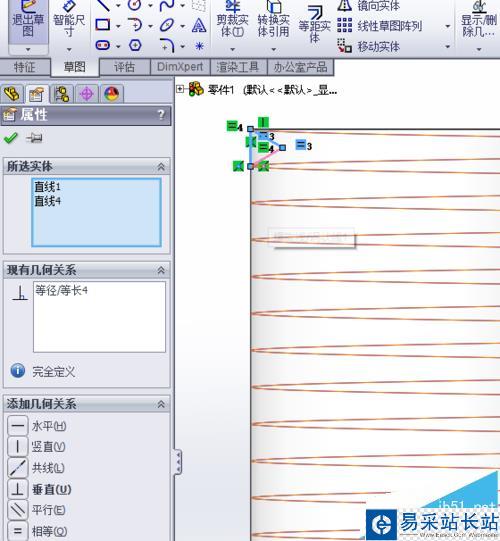

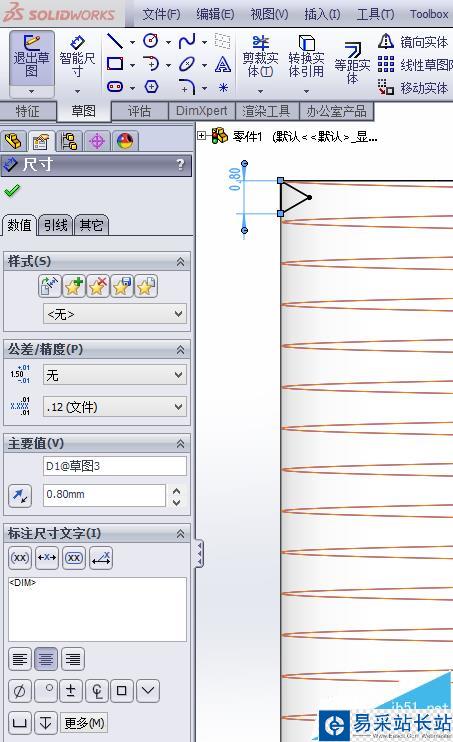

4、在右視基準面新建草圖（右視基準面必須在圓柱中央）畫一個三角形，三條邊設為相等，邊長度設為0.8，其他看圖片。

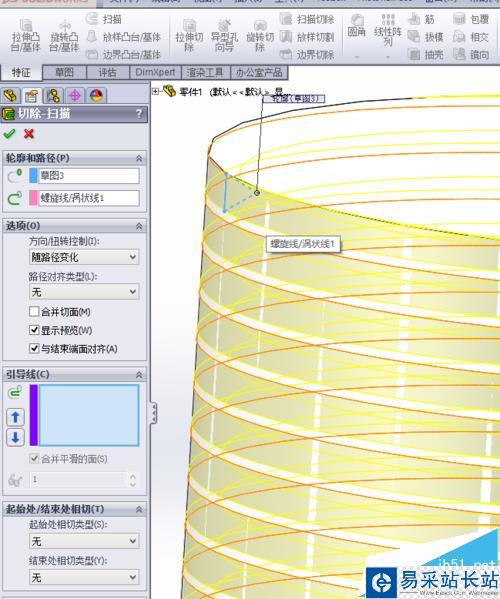

5、最后掃描切除，具體看圖片。

注意事項：

新建三角形的基準面是必須位于圓柱中央，否則會報錯
