solidworks在創建基準方面比其它軟件要簡單，像曲面上的相切平面會自動捕捉，這里介紹利用直線來創建基準成一角度拉伸到另一面的技巧。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

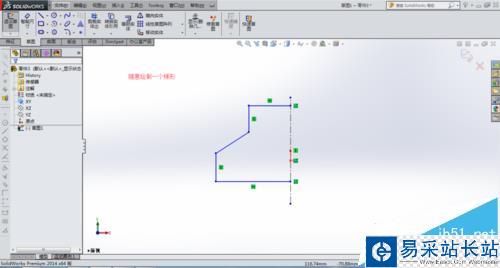

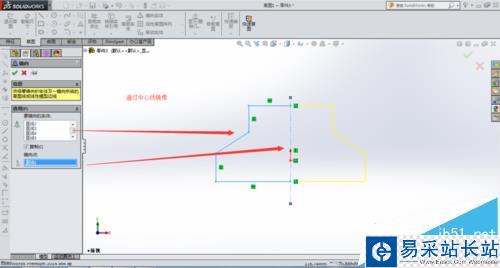

1、先繪制一個草圖截面，繪制一條中心線，通過中心線可以直接鏡像實體到另一面。完成后通過拉伸凸臺創建一個實體。

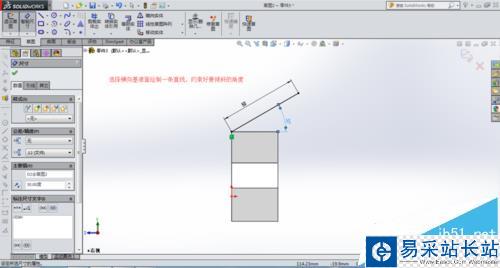

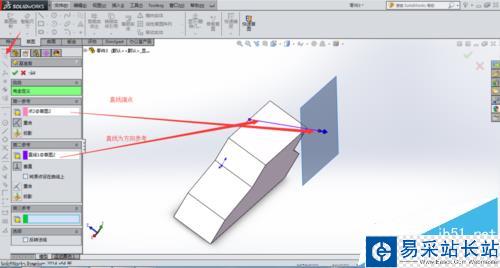

2、再選擇橫向基準繪制一條直線，約束好角度和長度，如圖完成草圖，創建一個新的基準平面，第一參考對象為直線端點，每二參考為直線作為參考方向，操作如圖所示

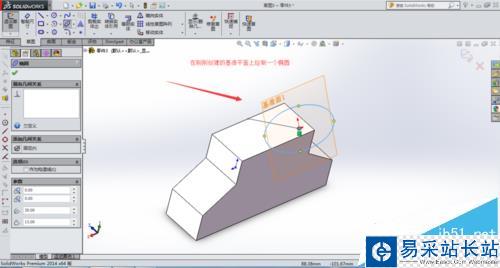

3、在新建的基準平面上繪制一個草圖，我這里隨意繪制一個橢圓，大家可以繪制自己需要的任何形狀。

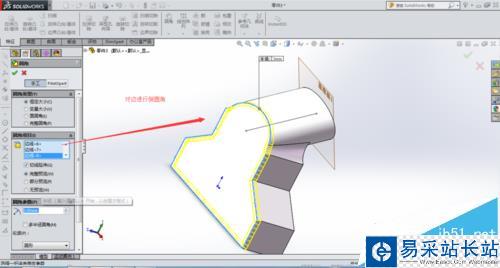

4、繼續選擇拉伸到凸臺，選擇成形到一面，注意選取方向，如圖所示。完成后對各邊緣進行倒圓角處理，最后效果如圖。

注意事項：

有時在實體上也可以直接選取點和方向來創建基準，不需要另外繪制草圖。
