solidworks中功能分的很細，沒有UG NX的綜合性強，有時我們要自己去做一些模板去方便設計。例如畫一條線段來生成管道，沒有輪廓的話在solidworks中是很不方便的，這里介紹自己繪制輪廓創建構件來優化設計。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

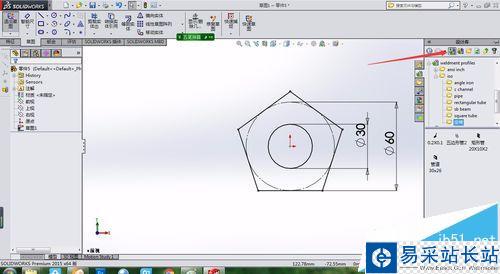

1、先創建一個草圖輪廓，這里以一個五邊形管為例，標注好相關尺寸。如圖所示

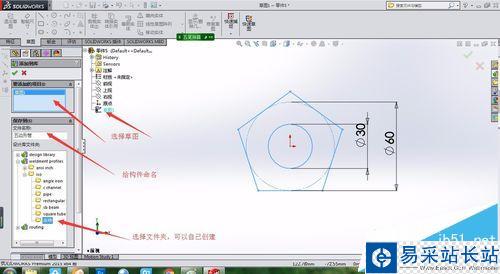

2、打開設計庫，選擇添加到庫，選擇添加的項目為剛畫好的草圖，給這個構件命名，并選擇需要保存到的設計庫文件夾。選擇保存類型。

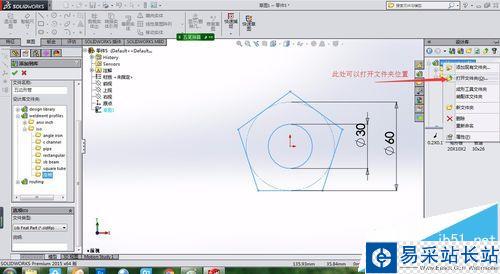

3、如果需要新建設計庫文件夾，可以在設計庫中點右鍵，選擇打開相關文件夾，如圖所示

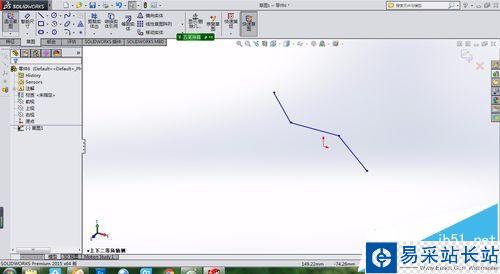

4、完成構件的創建后可以退出軟件，不需要另外保存文件?？梢苑磸?fù)調用，這里隨意畫一個草圖為例

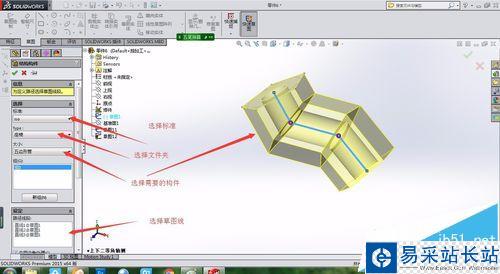

5、選擇插入-－焊件-－結構構件，在結構構件選項中選擇標準、文件夾及構件名稱，并選擇好需關聯的草圖線，如圖

6、最后完成后效果如圖。

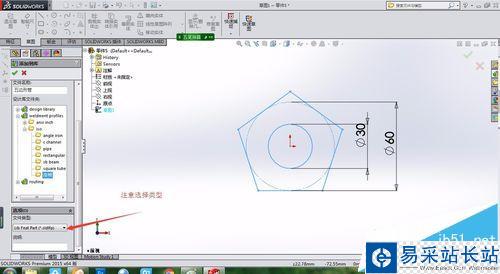

注意事項：注意構件添加到庫時要選擇文件類型。
