SolidWorks想要?jiǎng)?chuàng)建輔助視圖該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2018 SP3.0 Premium 64位 中文特別版(附破解文件+安裝教程) 軟件大?。?4.3GB更新時間：2018-05-22

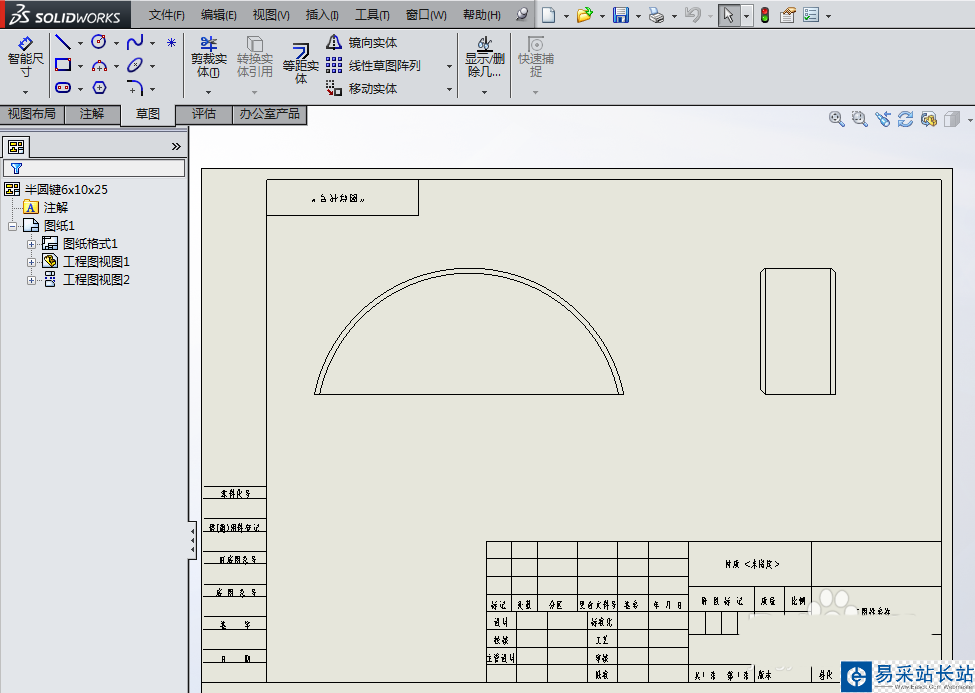

1、如下圖所示，打開事先保存好的SolidWorks工程圖，可以看到之后兩個視圖。

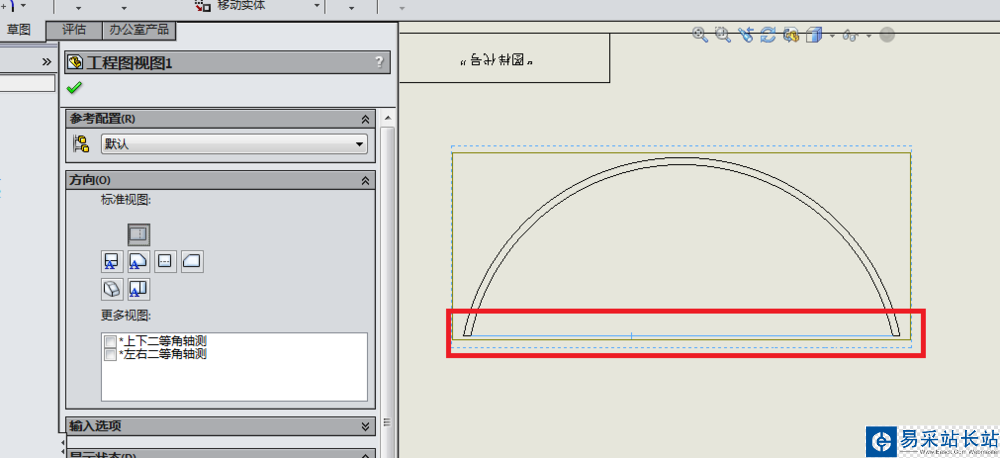

2、如下圖所示，先用鼠標選中這條變色的直線，然后它會自動彈出工程視圖1，工程視圖1不用去管它。

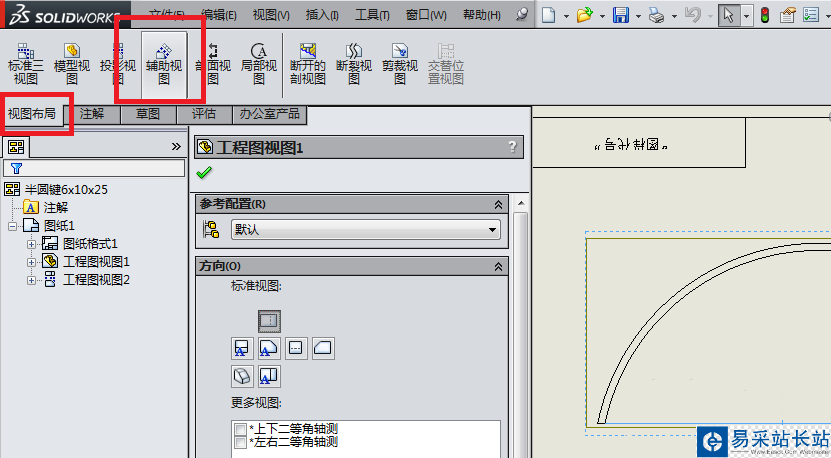

3、如下圖所示，先點擊“視圖布局”，然后在視圖布局的工具欄中找到“輔助視圖”，點擊它。

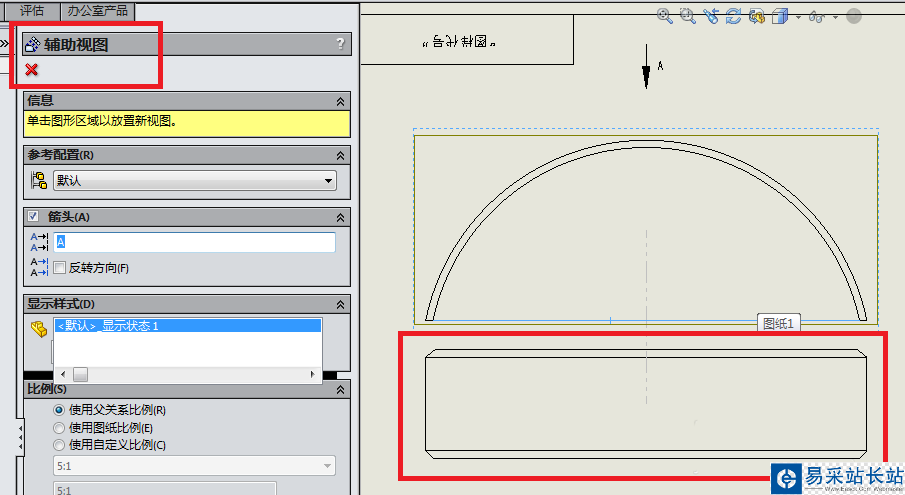

4、如下圖所示，彈出“輔助視圖”對話框，同時出現的還有工程圖中的預覽效果。

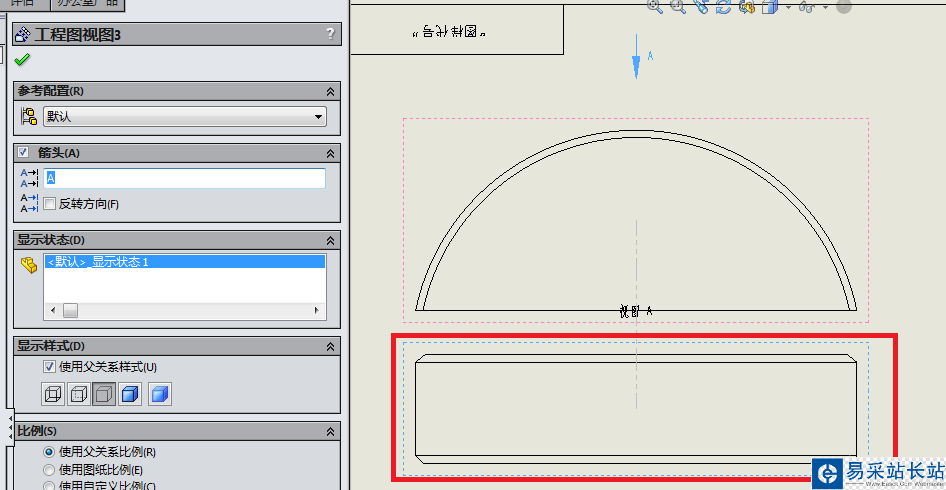

5、如下圖所示，選擇位置，放置輔助視圖，當我們 用鼠標在工程圖中點擊之后，輔助視圖放置完畢，則表示輔助視圖創建成功了。然后就如下圖所示，“輔助視圖”對話框就消失了，只留下了”工程圖視圖”。

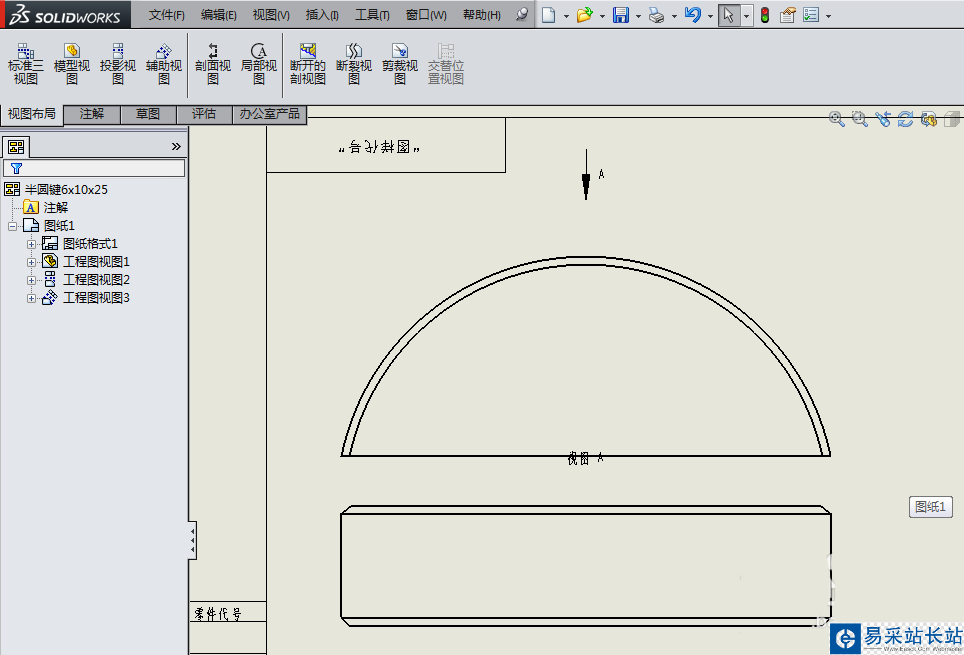

6、如下圖所示，關掉“工程圖視圖”對話框，只留下圖形。關“工程圖視圖”對話框的方法很簡單，可以點擊左上角的√，也可以直接在工程圖空白處點擊鼠標左鍵。
