solidworks結構件功能很常用，該怎么使用這個功能呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2018 SP2.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大?。?4.0GB更新時間：2018-03-07

1、打開軟件，找到3D草圖繪制功能。

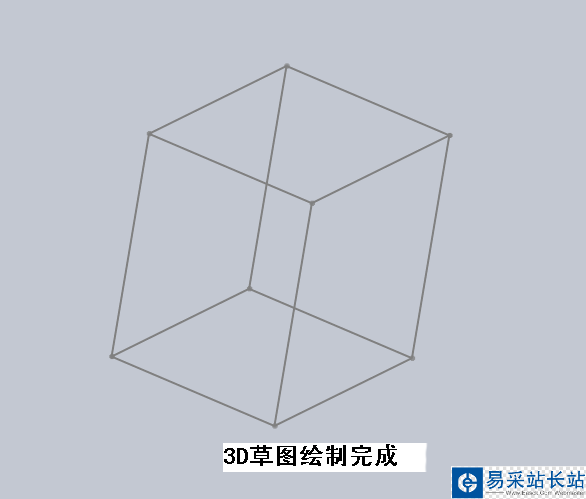

2、點開草圖后繪制一個簡單的長方體框架。繪制好后退出3D草圖。

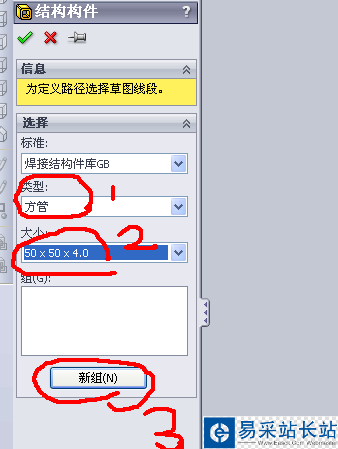

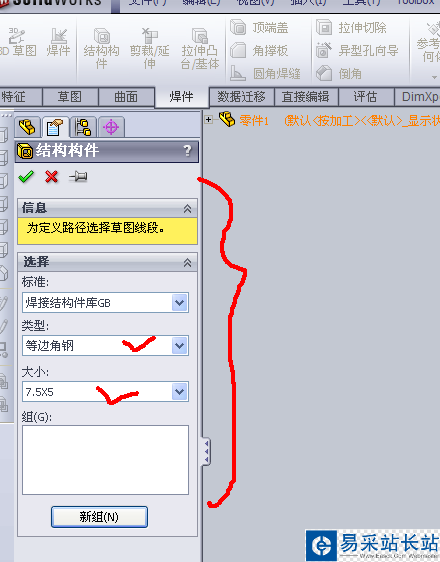

3、找到焊件選項中的結構構件選項，點開后會有相關選項，包括結構件類型、尺寸等選項。我們這里選擇方管40*40*4的進行建模。

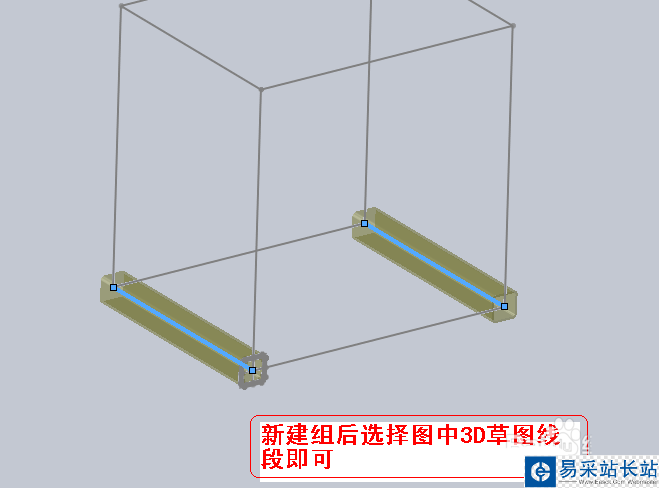

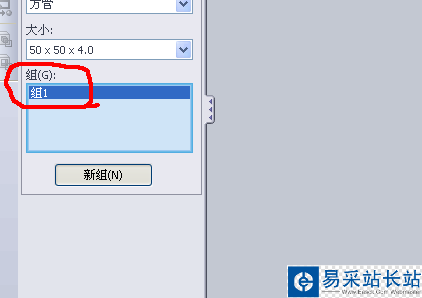

4、點擊新建組，然后選擇3D草圖中的線段路徑即可直接生成方管。

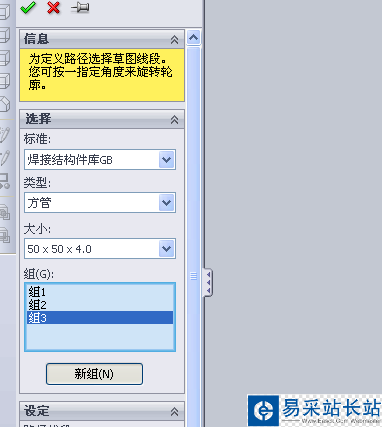

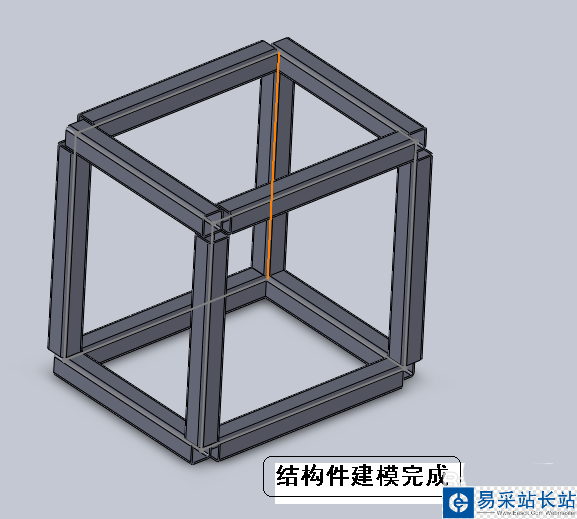

注意：同方向的可以在一個組，建立不同的組，便于后期處理邊角問題。最后模型就建好了。這個方法速度快，而且準確。

以上就是solidworks結構件的使用方法，希望大家喜歡，請繼續關注錯新站長站。
