SolidWorks中繪制三維模型很簡單，該怎么畫碗呢？下面我們就來看看詳細的教程。

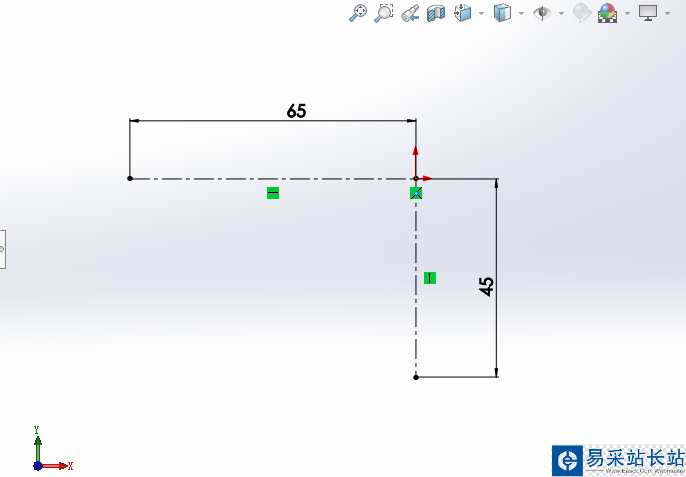

1、繪制中心線，給出尺寸如下，方便繪圖。

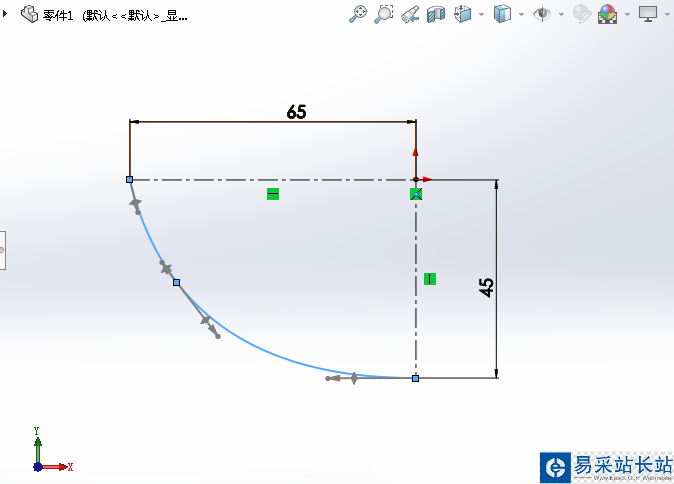

2、繪制草圖，用曲線命令，畫出碗的邊緣輪廓。

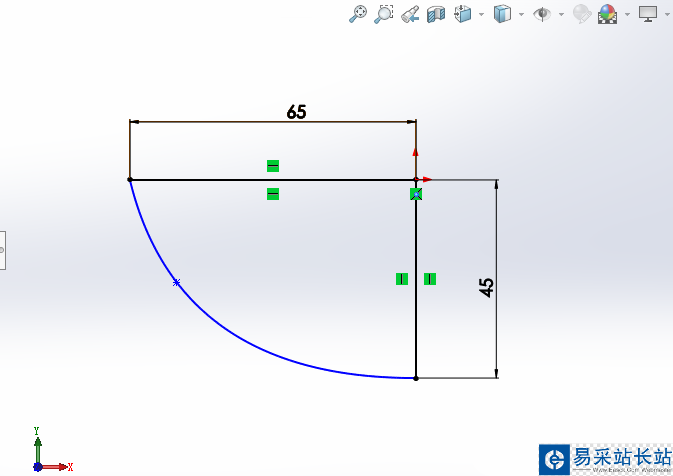

3、繪制草圖，封住碗的邊緣輪廓。

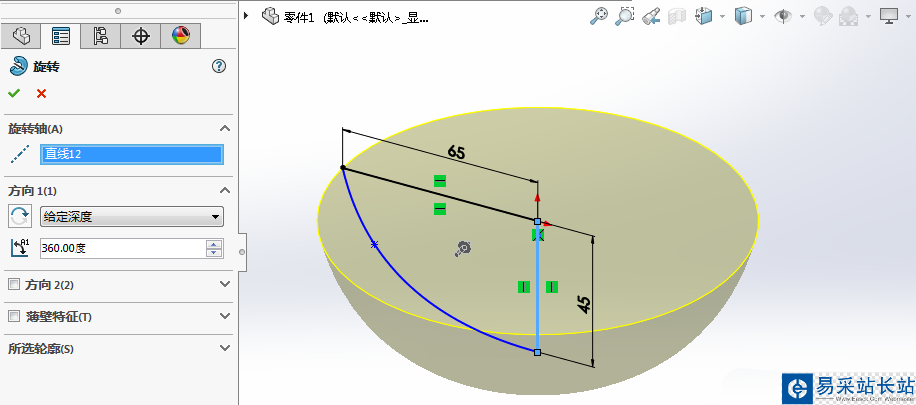

4、利用旋轉凸臺命令，對碗進行建模。

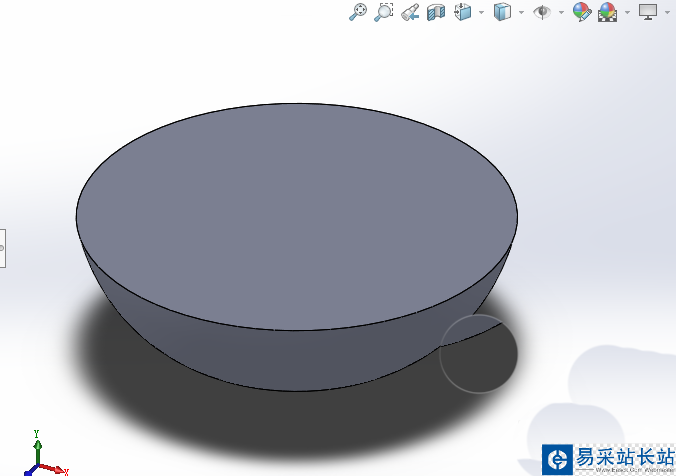

5、得到碗的基本模型，如下。
6、建立新的基準面，如圖所示。
7、繪制如下草圖，為碗的底部進行修改。

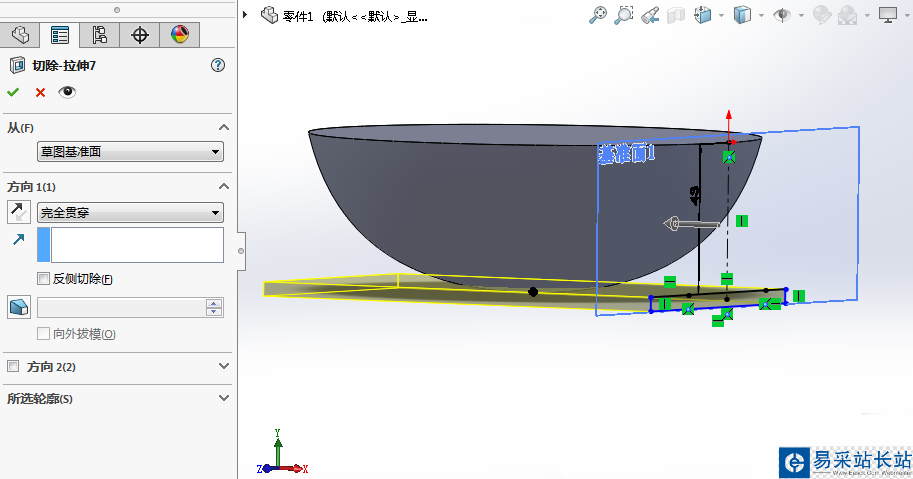

8、利用拉伸切除命令，對碗的底部進行切除改進。

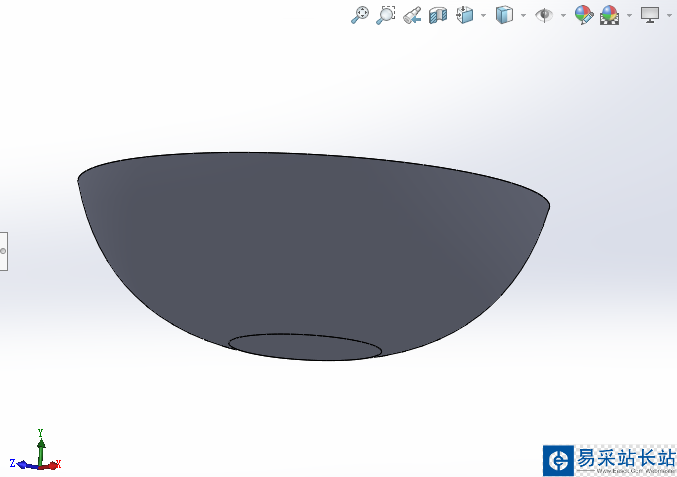

9、得到的模型如圖所示，接下來需要對模型進一步的修改。

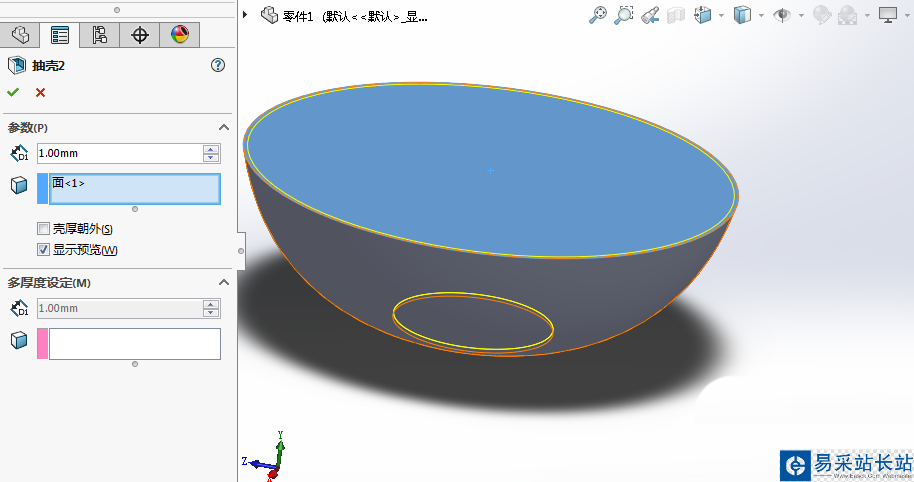

10、通過抽殼的操作，將碗的內(nèi)部挖空，得到一個上開口的1mm厚度殼體。

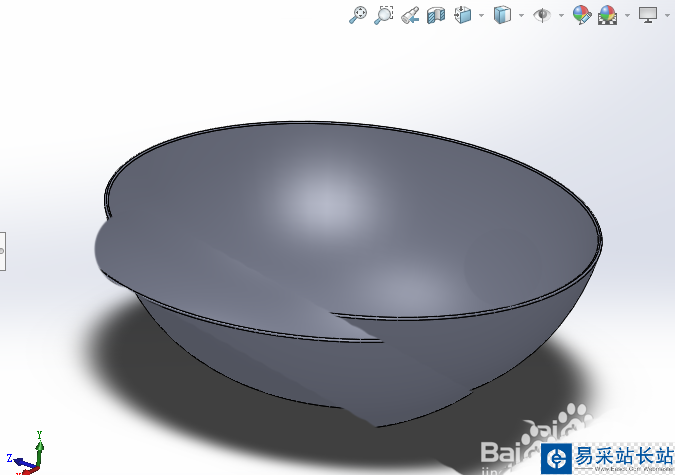

11、操作效果如下圖所示，碗的建?；就瓿伞?/p>

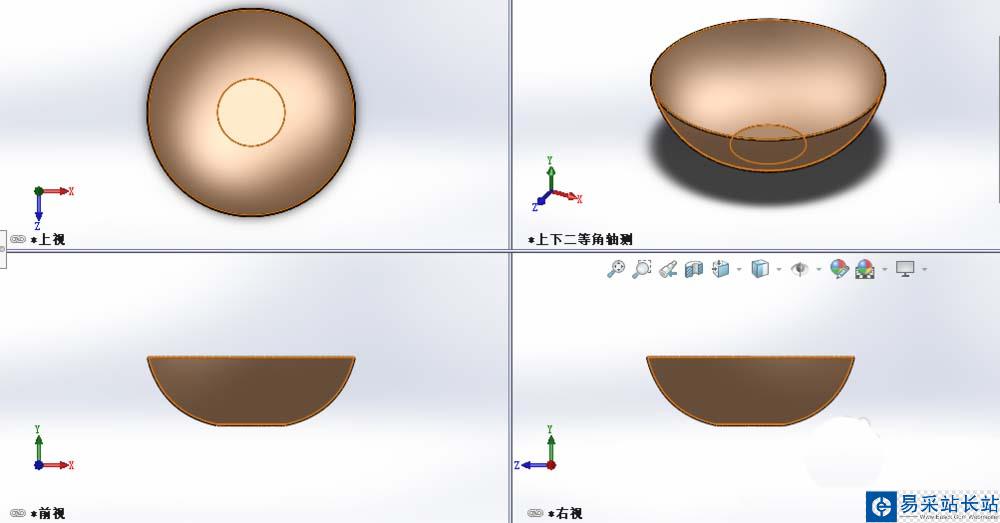

12、最后給碗上色，得到最終模型。
以上就是SolidWorks畫三維立體的碗的教程，希望大家喜歡，請繼續(xù)關注錯新站長站。
