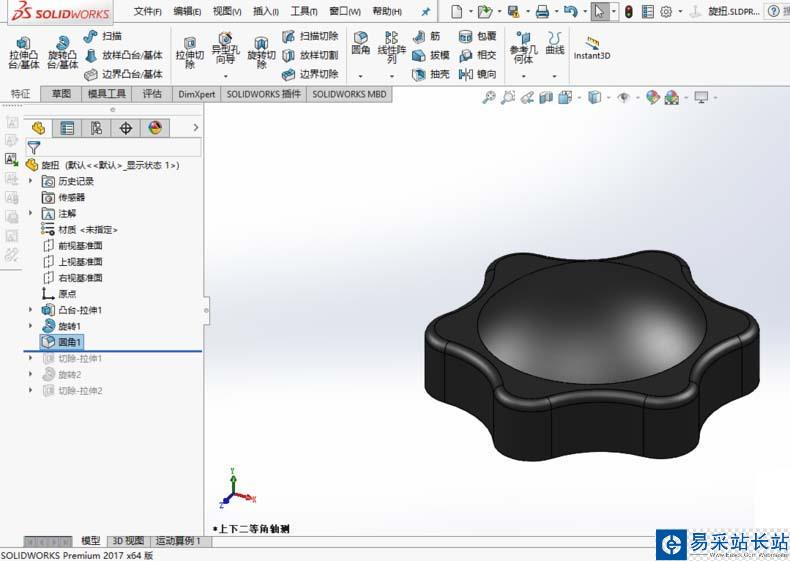

今天我們就來看看使用solidworks2017畫旋鈕開關的過程，很簡單，請看下文詳細介紹。

軟件名稱：SolidWorks 2017 SP3.0 64位 Premium 多語中文特別版(附破解文件)軟件大小：12.2GB更新時間：2017-05-02

1、打開solid works2017，并建立一個新的零件。

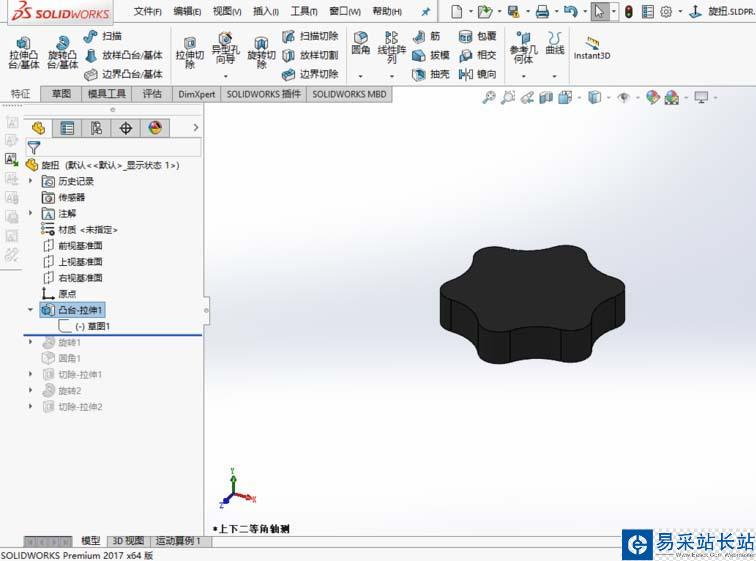

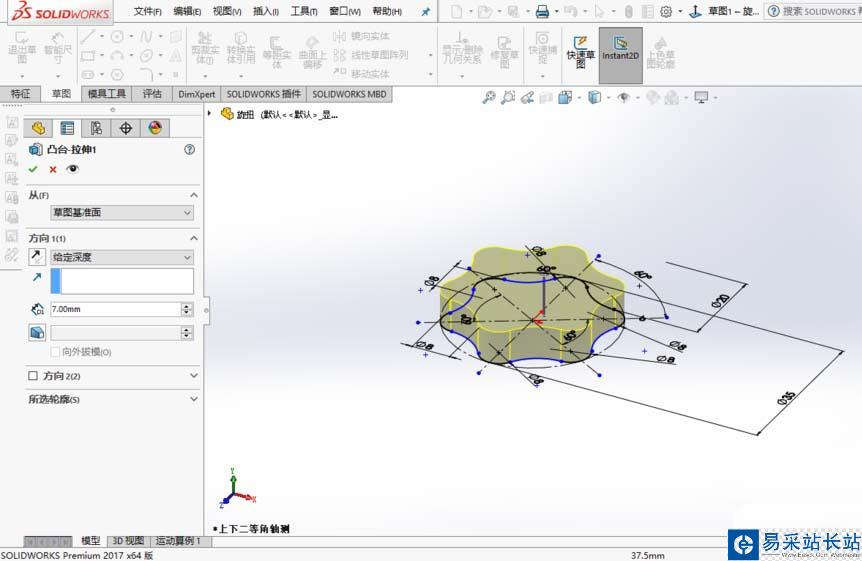

2、選定上視基準面，正視所選基準面，利用直線命令、圓弧命令、圓命令進行繪草圖，并設定相關尺寸。采用拉伸凸臺特征命令，點擊確定。

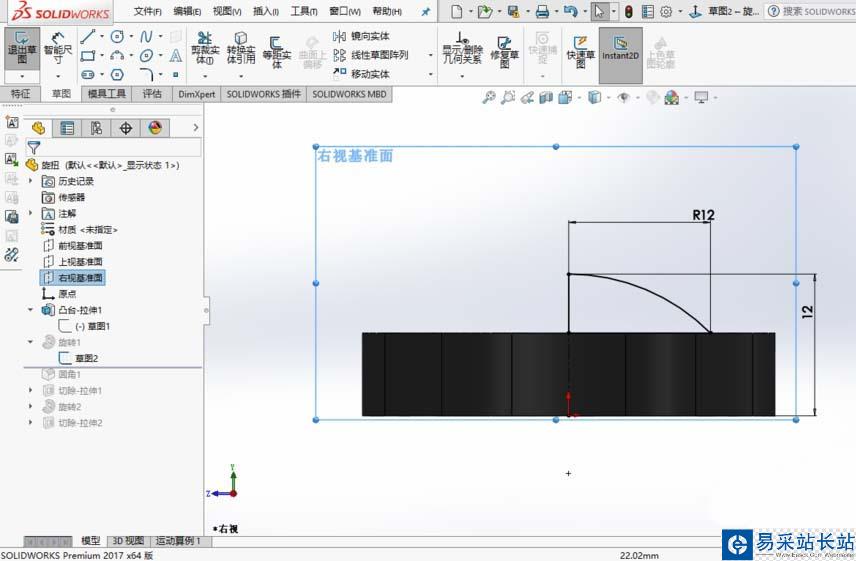

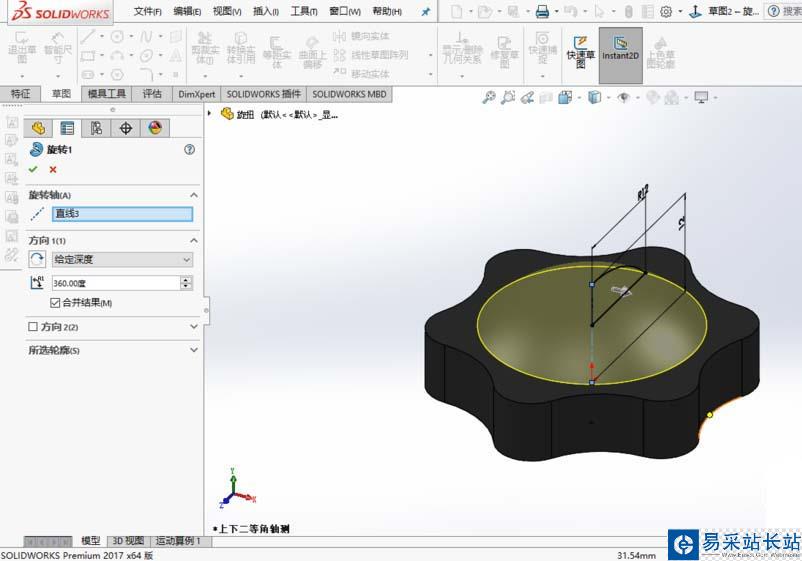

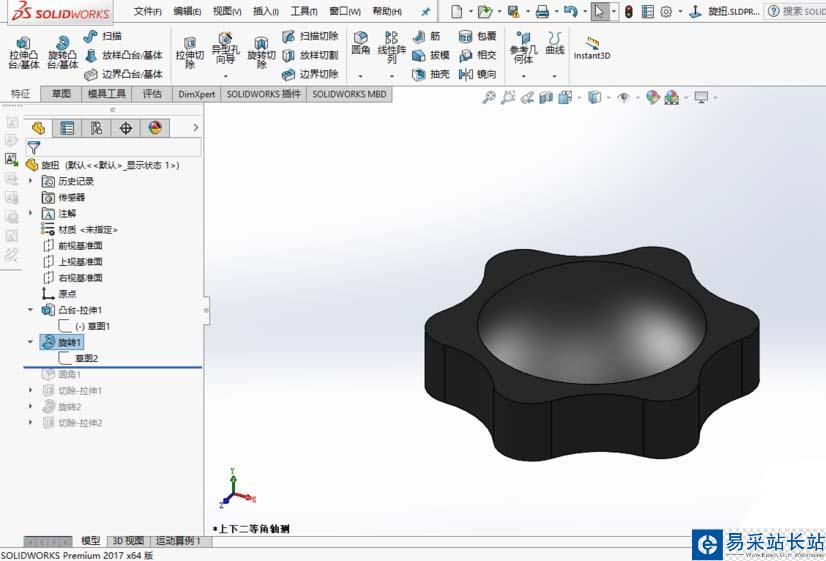

3、選定右視基準面，正視所選基準面，利用直線命令、圓弧命令進行繪草圖，并設定相關尺寸。采用旋轉凸臺特征命令，點擊確定。

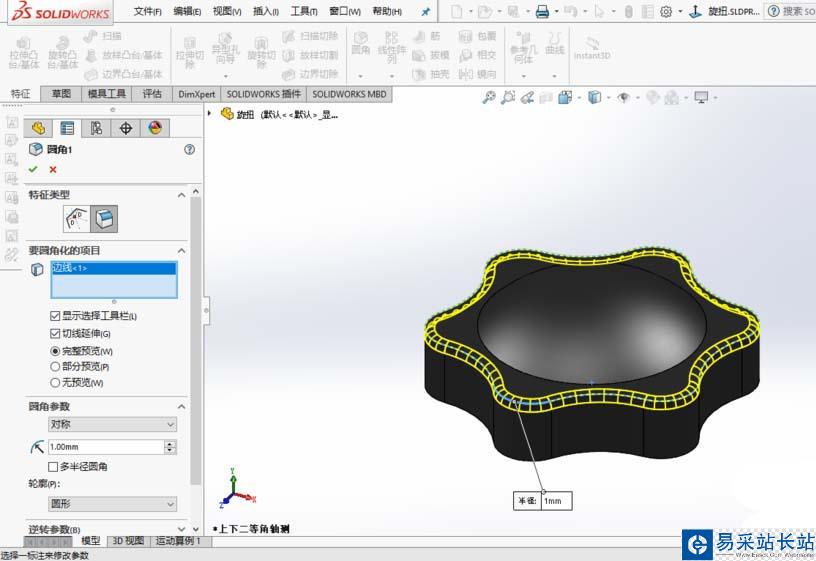

4、采用圓角特征命令，點擊確定。

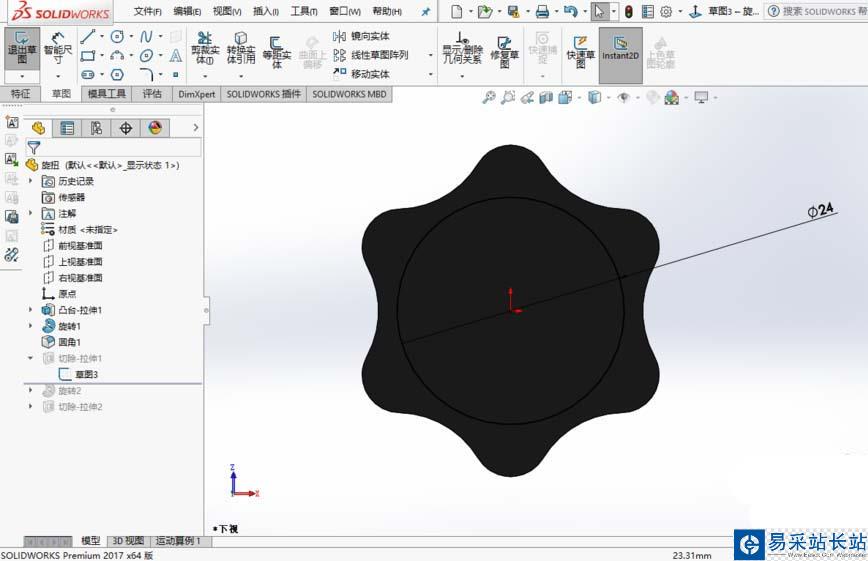

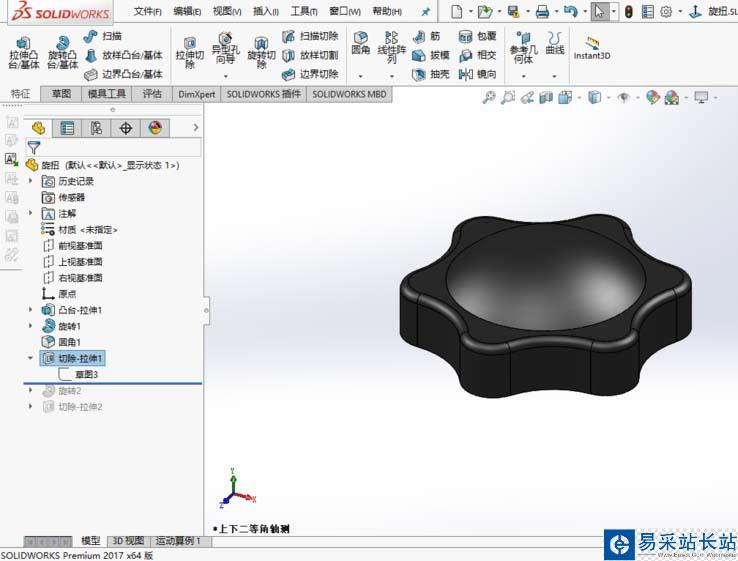

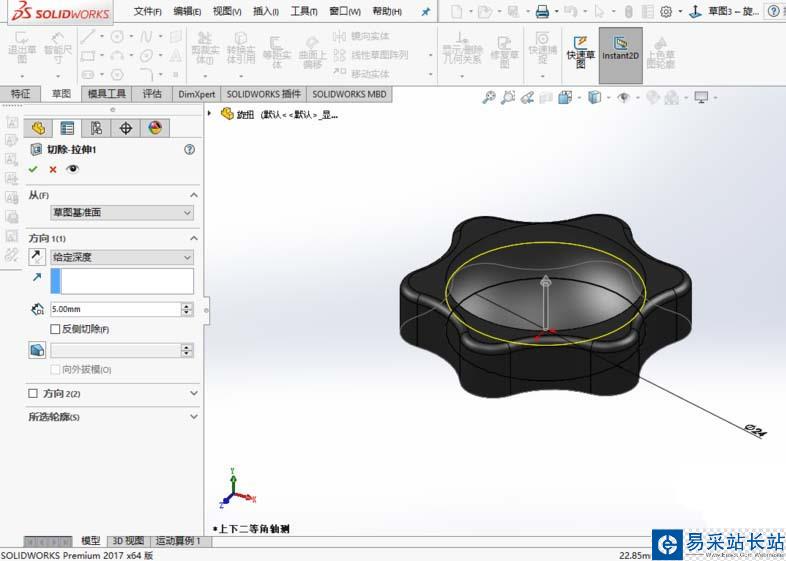

5、選定模型下底面，正視所選基準面，利用圓命令進行繪草圖，并設定相關尺寸。采用拉伸切除特征命令，點擊確定。
