SolidWorks焊件中有角撐板命令，該怎么使用這個命令創建加強筋呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2018 SP1.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大?。?3.98GB更新時間：2018-01-11

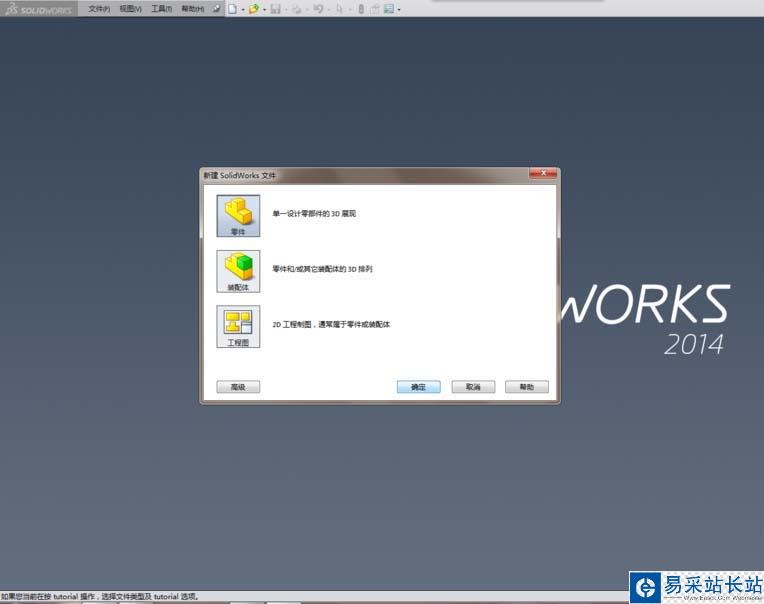

1、打開SolidWorks軟件，新建一個“零件”文件

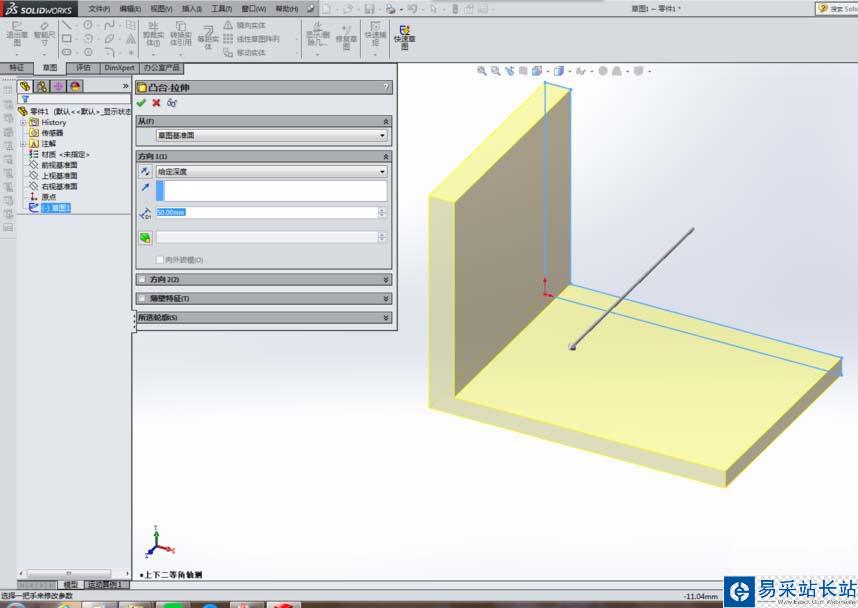

2、用“拉伸凸臺/基體”命令拉伸一個90度的實體，如下圖所示。

3、執行【插入】【焊件】【角撐板】，激活這個角撐板命令。

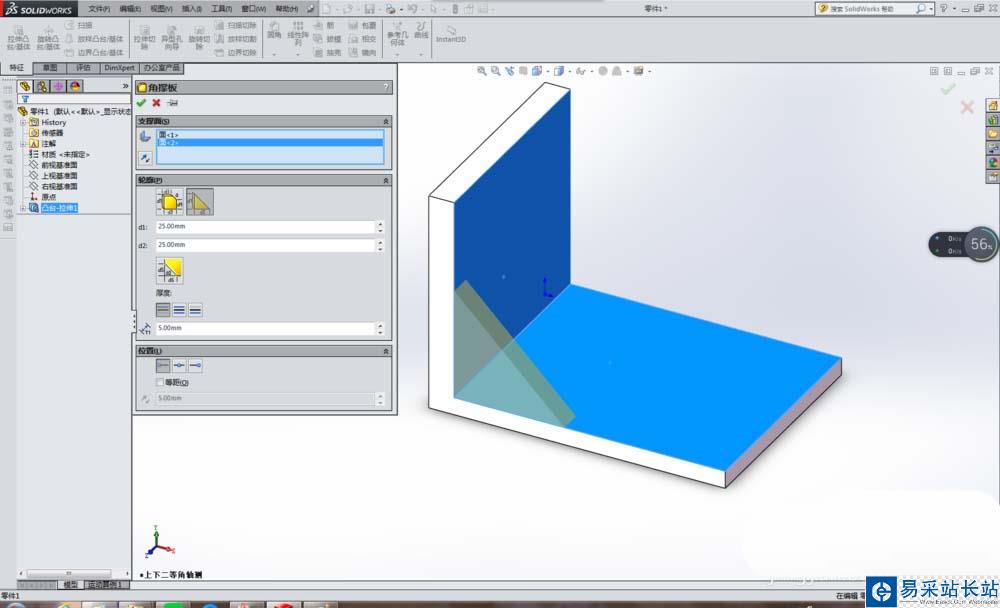

4、看著角撐板對話框，第一項就是讓我們選擇支撐面。如下圖所示的，筆者選擇了兩個表面。剛一選擇完兩個表面，就出現了一個三角形的虛影，是不是很像三角形加強筋，這是因為它默認的角撐板是三角形的，后面筆者會更改。

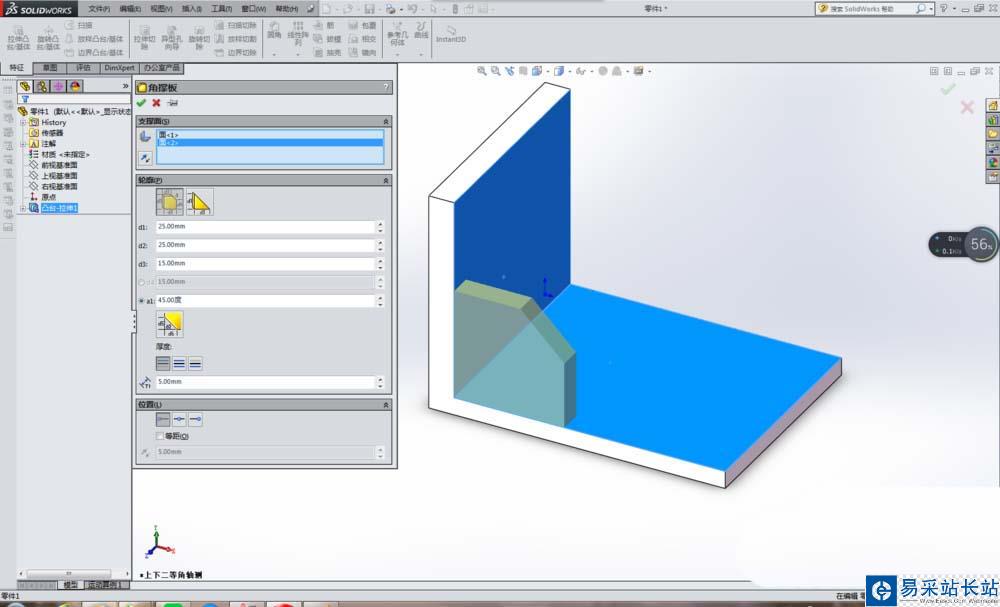

5、第二項，選擇輪廓樣式?？?，筆者更換了樣式，虛影的形狀也就跟著換了。

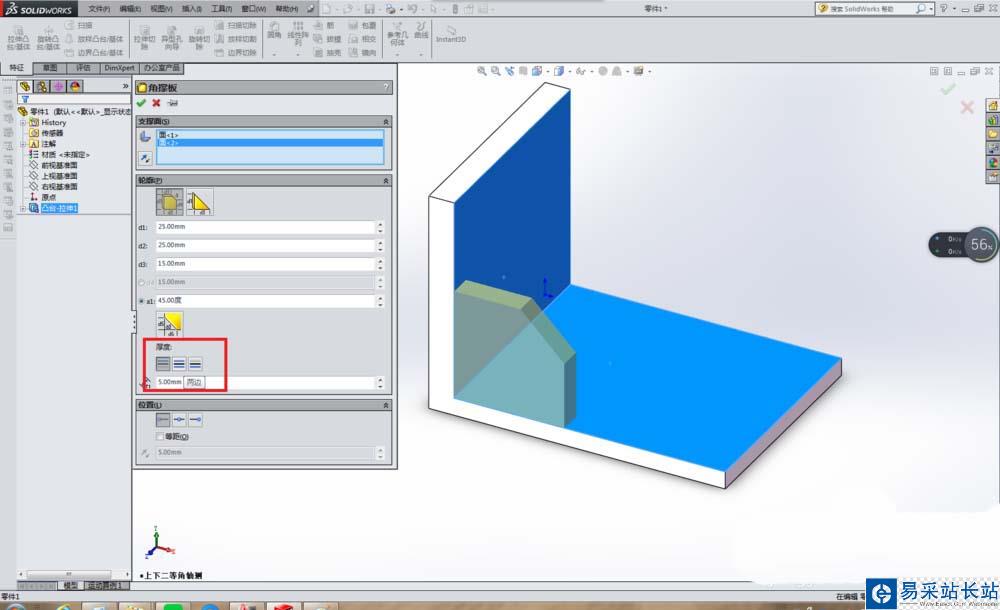

6、厚度方向，筆者選擇兩邊模式

7、位置：筆者選擇中間。

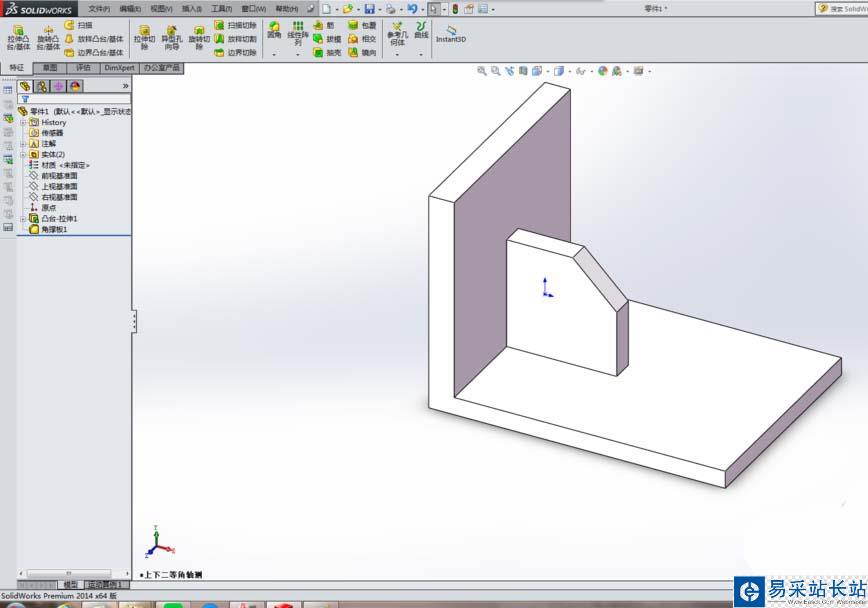

8、完成以上操作，點擊對話框左上角√圖標就OK了。如下圖所示，角撐板就創建完畢了。

以上就是SolidWorks創建加強筋的教程，希望大家喜歡，請繼續關注錯新站長站。
