SolidWorks中建模模具很簡單，本今天我們就來介紹型腔的制作，流道及其它部分不做介紹，請看下文詳細介紹。

軟件名稱：SolidWorks 2017 SP2.0 Premium 中文特別版(附破解文件+破解教程) 64位 軟件大?。?.68GB更新時間：2017-07-15

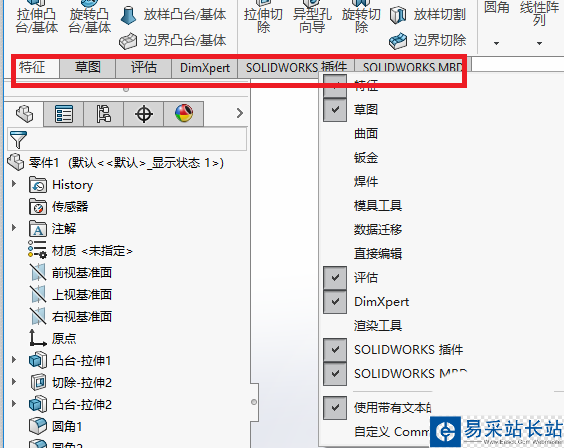

1、打開SolidWorks模具工具，SolidWorks默認是沒有打卡模具工具的，所以需要將模具工具打開。具體方法是:將鼠標放在圖中紅框內，單擊右鍵，單擊模具工具。

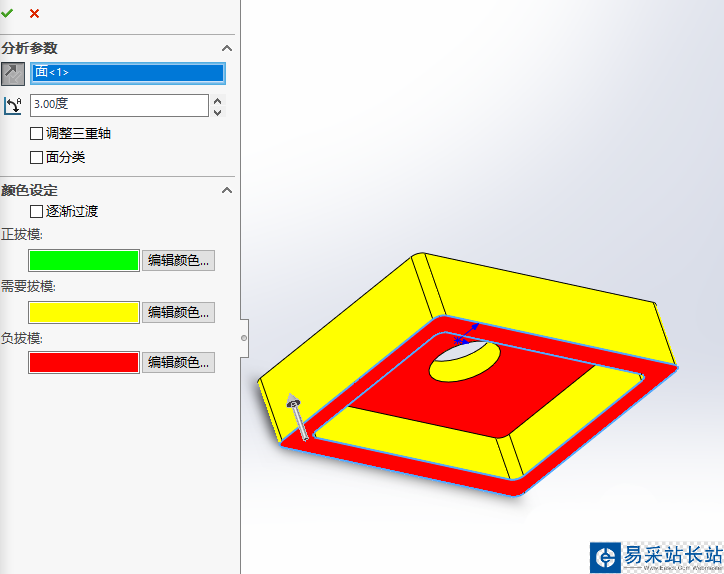

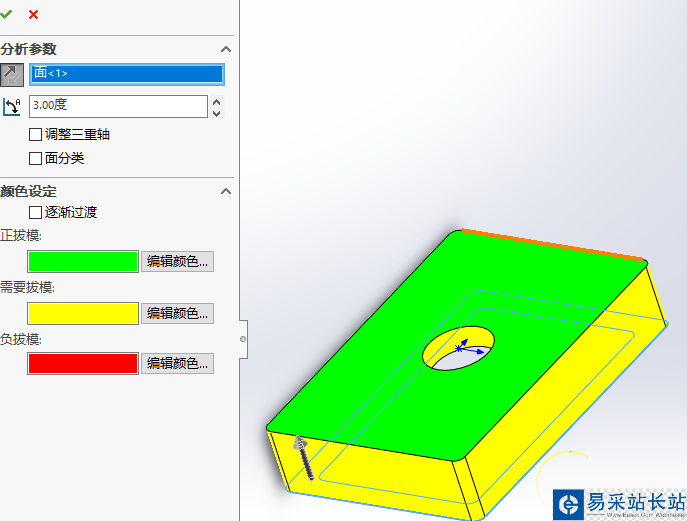

2、分析拔模：點選模具工具中的拔模分析，分析參數中第一欄選擇底面（圖中的紅框），通過點擊灰色箭頭可以改變拔模方向?？梢钥闯瞿Ｐ蜕嫌屑t、黃、綠三種顏色。拔模分析得到了紅綠黃三色，紅色為負拔模，將來與型芯接觸；綠色為正拔模，將來與型腔接觸；黃色則是需要添加拔模的面。我們希望外表面與型腔接觸而內表面與型芯接觸，所以需要添加拔模使外表面變為綠色而內表面變成紅色。

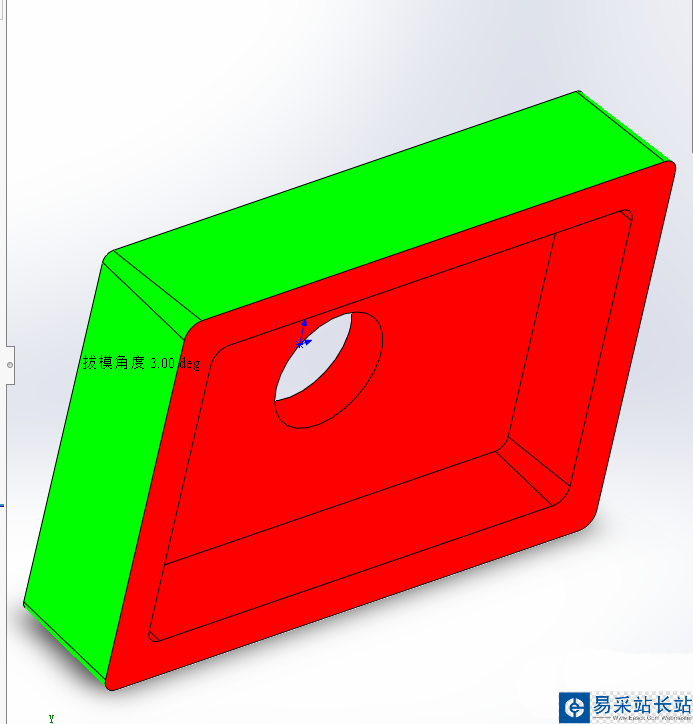

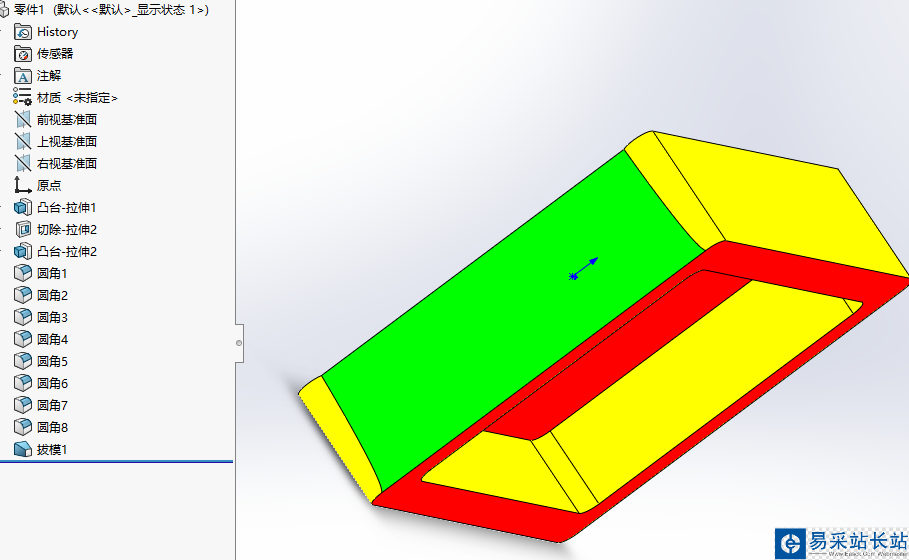

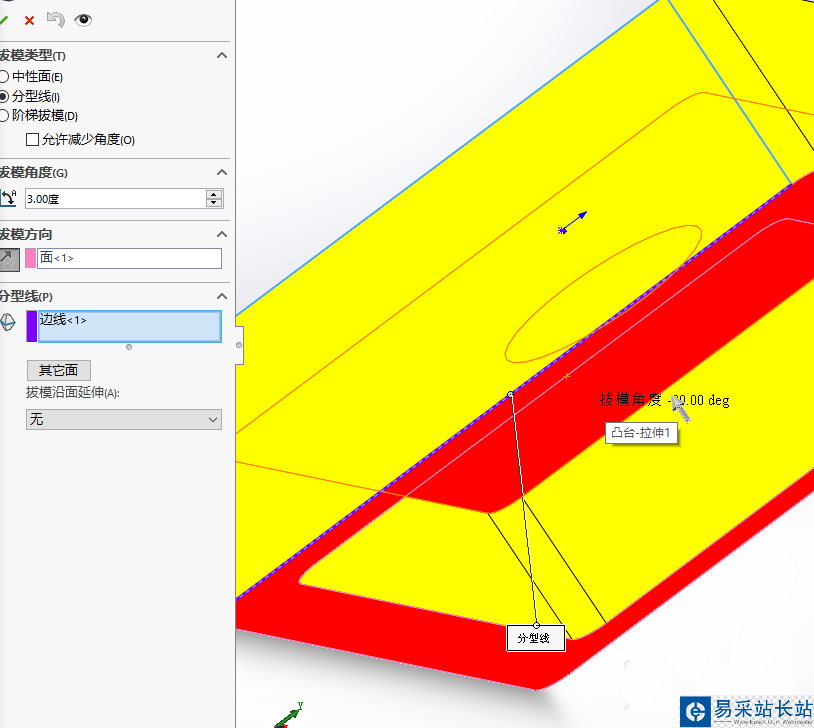

3、拔模：以其中一個面為例。先點擊工具“拔模”，拔模角度設置為和拔模分析相同的數值。拔模方向選擇方法圖中紅框面，并點擊灰色箭頭使方向與拔模分析時用的方向一致。然后再選擇一條分型線。然后點√，然后可以看到該面已經變成綠色。然后用同樣的方法將所有黃色的面都變成綠色或者紅色。注意內表面的拔模方向與外表面相反，完全添加拔模后模型只有紅色和綠色。

4、比例縮放：熱的塑料熔液充模冷卻后體積會縮小，所以需要模具型腔做得比實際零件稍微大一點，不同的材料具有不同的熱收縮率，可以查相關資料得知，這里使用5%收縮率的聚碳酸酯為例。選擇模具工具下的比例縮放。輸入數值1.005然后點√

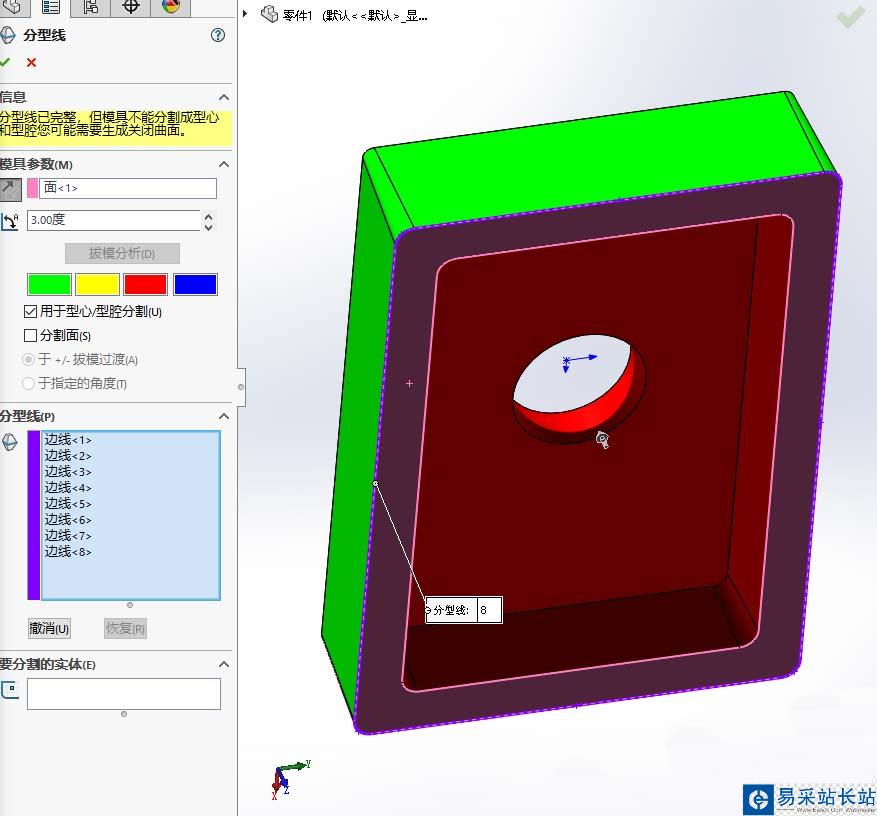

5、添加分型線：點擊模具工具下的分型線工具，然后點選圖中粉色的面（點中后才會變成粉色），灰色箭頭方向要和拔模拔模分析方向一致，角度要保持和拔模角度一直。然后單擊”拔模分析“，然后系統會自動選好分型線。然后點√

6、關閉曲面：在上一步中，軟件提醒我們“分型線已完整，但模具不能分割成型心和型腔您可能需要生成關閉曲面”這是因為中間有一個孔，這樣的話型心和型腔會連在一起，就沒辦法分割成型心和型腔。所以需要一個沒有厚度的面來將孔里的型心和型腔隔開。
