SolidWorks中想要建模水瓶模型，該怎么建模呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

1、新建-點擊旋轉命令-選擇草繪平面

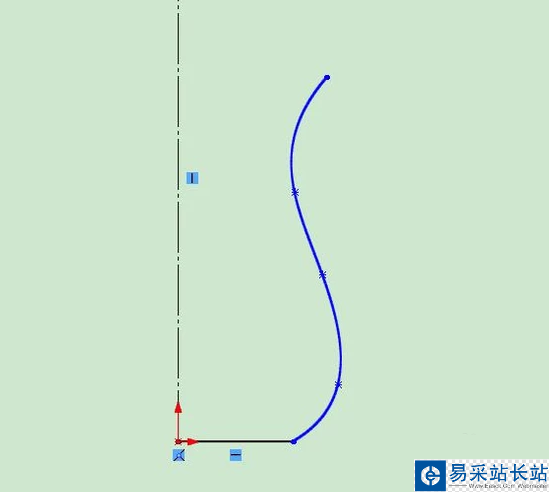

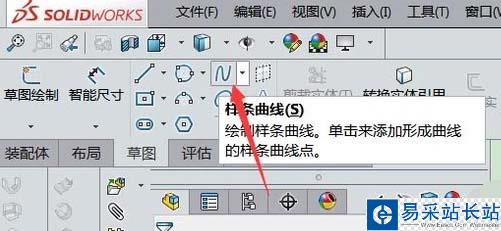

2、在草繪平面上畫出一條直線作為水瓶底部，然后再用樣條曲線畫出水瓶輪廓。

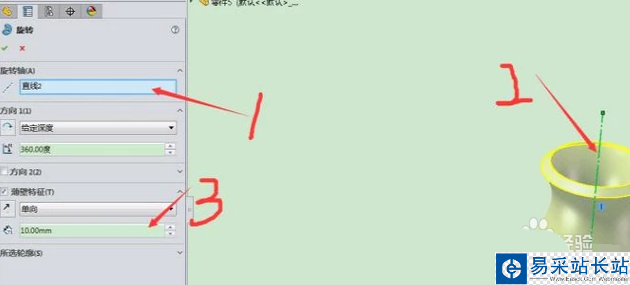

3、點到旋轉軸框-選擇草繪上的旋轉軸-更改壁厚

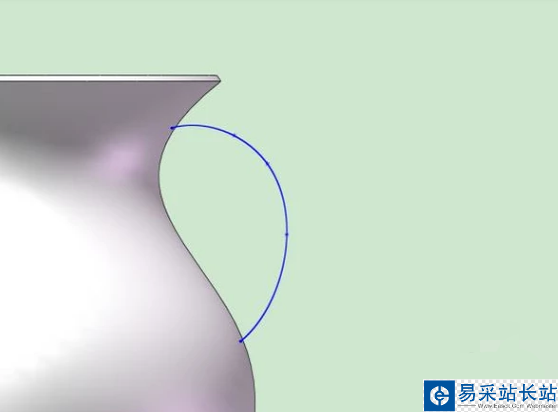

4、點草繪下方小三角選擇3D草繪命令-選擇樣條曲線-按空格選前正視面-畫出水瓶的把手的掃描輪廓。

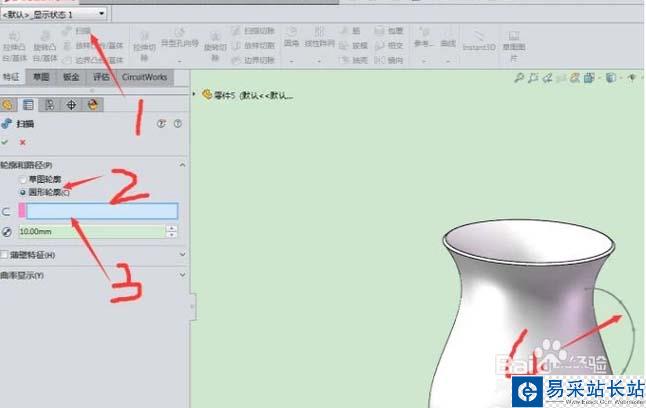

5、選擇掃描命令-選擇圓形掃描-點掃描選擇框-選擇掃描的草繪輪廓-在參數欄調整圓的直徑-點擊打鉤確定。

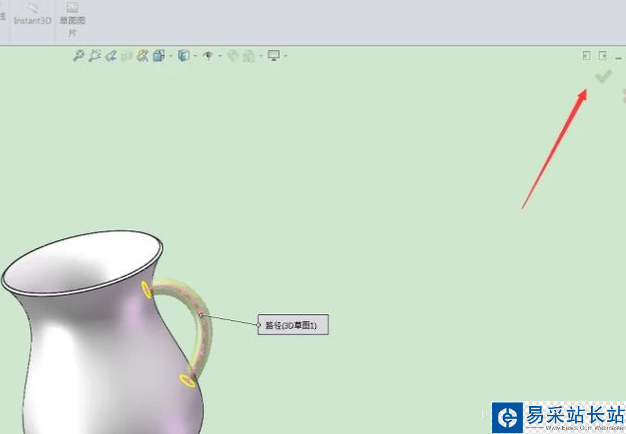

6、點擊確定。

7、畫完的成品如下圖所示。

以上就是sw水瓶的建模方法，希望大家喜歡，請繼續關注錯新站長站。
