如何在solidworks中用3D草圖及掃描繪制管道？我國先進制造產業發展十分迅速，機械工業是所有工業生產的基礎，只有良好的機械工業才能造就有競爭力的上層產品，solidworks中3D草圖繪制以及掃描是很多使用者的難點，小編總結了一些心得介紹給大家，感興趣的朋友一起去看看吧。
方法/步驟：

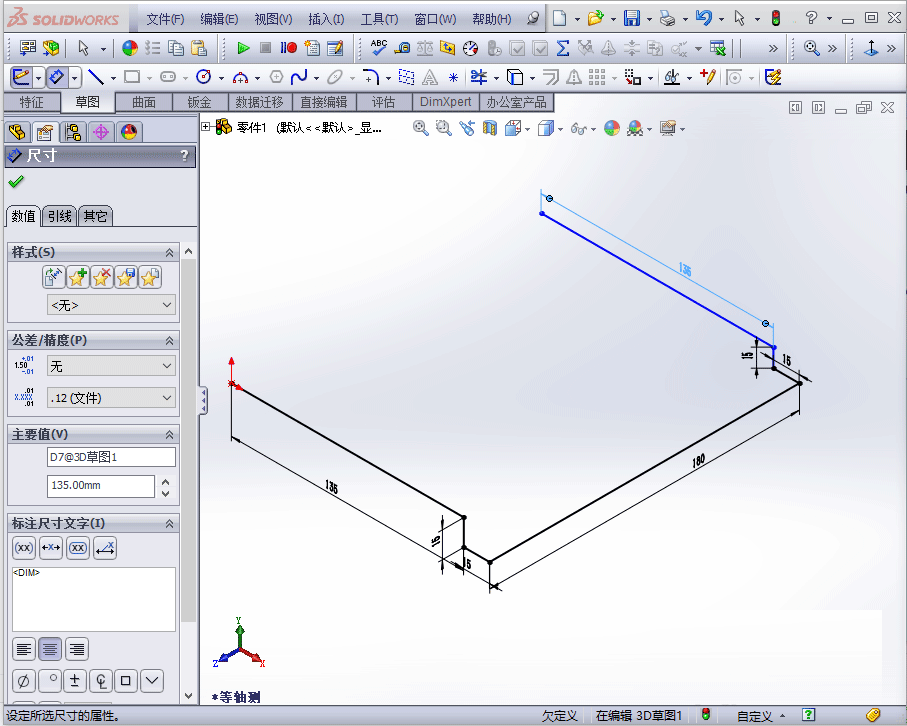

1、首先單機新建，然后創建一個新零件，點擊3D草圖，單擊直線（“草圖”工具欄），然后在XY平面上從原點開始繪制一條135mm的直線，沿著Y軸向下繪制15mm，沿著X軸繪制15mm。
2、將方向切換到YZ平面，沿著Z軸繪制180mm，沿著X軸繪制15mm線段，沿著Y軸繪制15mm線段，沿著X軸繪制135mm線段。

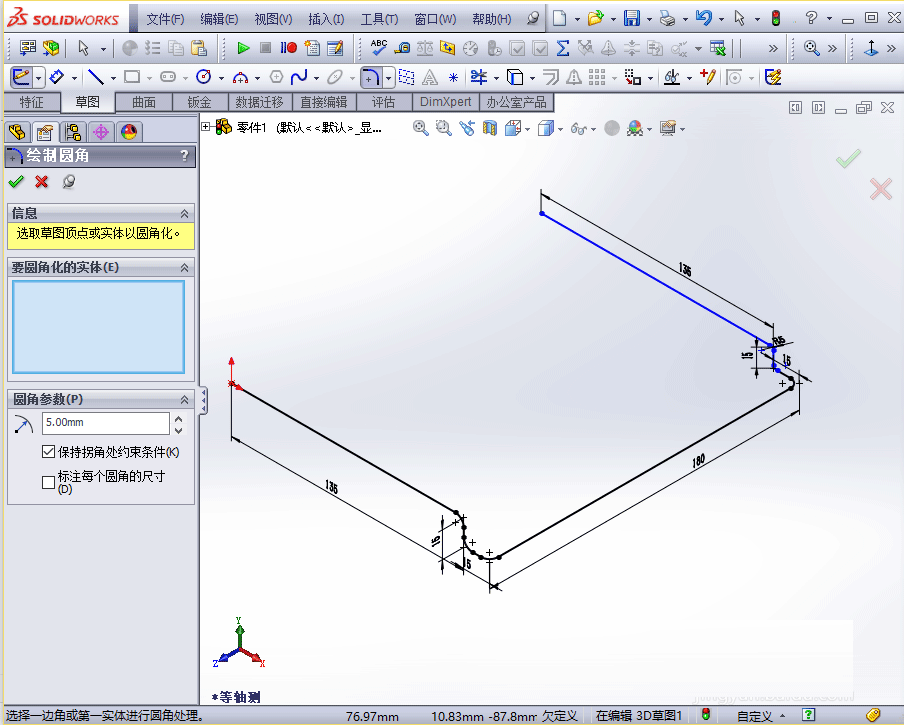

3、點擊圓角圖標，在圓角半徑下輸入5mm,在要進行圓角的實體一欄下選擇每個拐點，為每個拐角添加5mm圓角，關閉3D草圖。

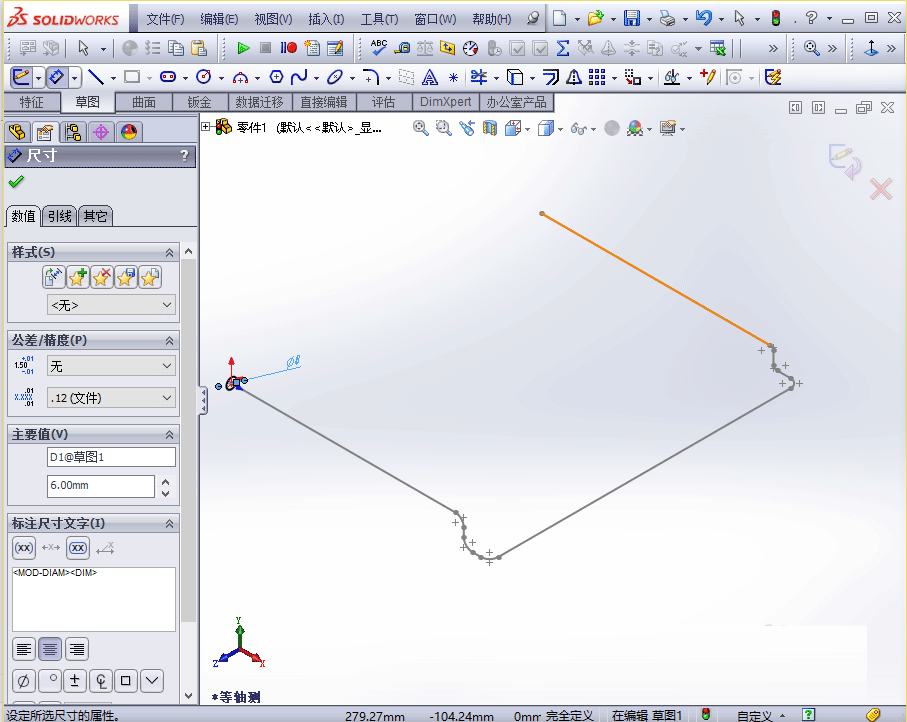

4、保存零件，點擊草圖繪制，選擇右視基準面為草圖基準面，在此基準面上，以原點為圓心，繪制一個直徑為6mm的圓。

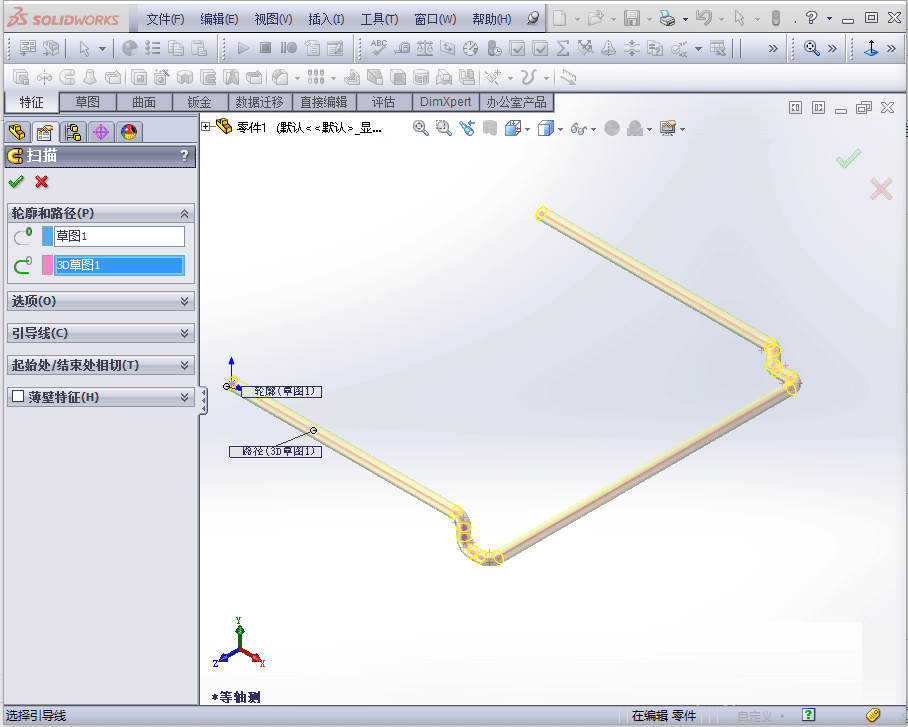

5、點擊特征-掃描凸臺/基體，選擇圓形為掃描輪廓，直線及圓角為掃描路徑，點擊確定。
6、完成管道如圖所示，點擊保存零件即可，每位使用者可根據自己需要的尺寸和方向進行調整。
教程結束，以上就是關于solidworks如何畫管道?在solidworks中用3D草圖及掃描繪制管道教程的全部內容，小編就給大家介紹到這里了，如果你覺得這篇文章還不錯，而且對你有幫助，那就趕快分享給更多的人看到吧！
