SolidWorks中可以繪軸承座，該怎么繪制呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP4.0 Premium 免費中文特別版(附破解文件) 軟件大?。?3.0GB更新時間：2017-08-14

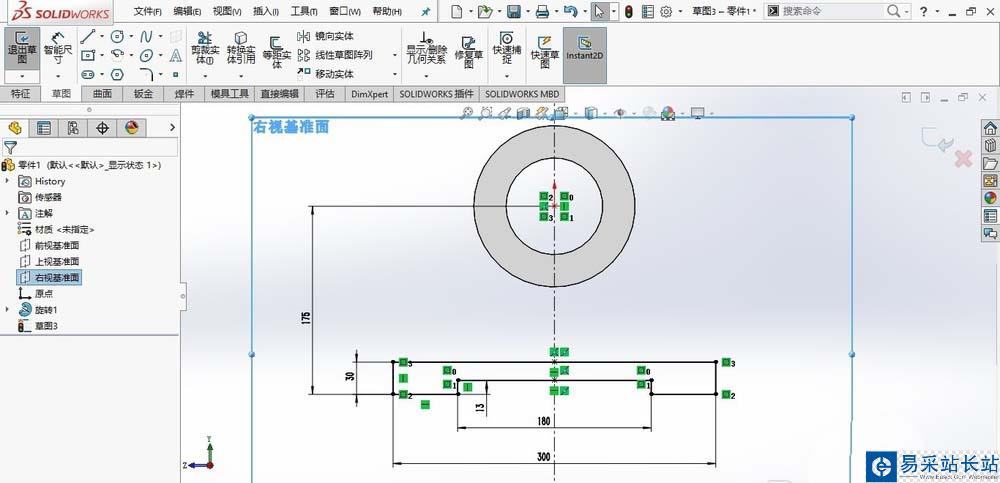

1、打開SolidWorks2016，新建一個零件模型。選擇前視基準面，繪制草圖。繪制具有如圖所示幾何關系的草圖。

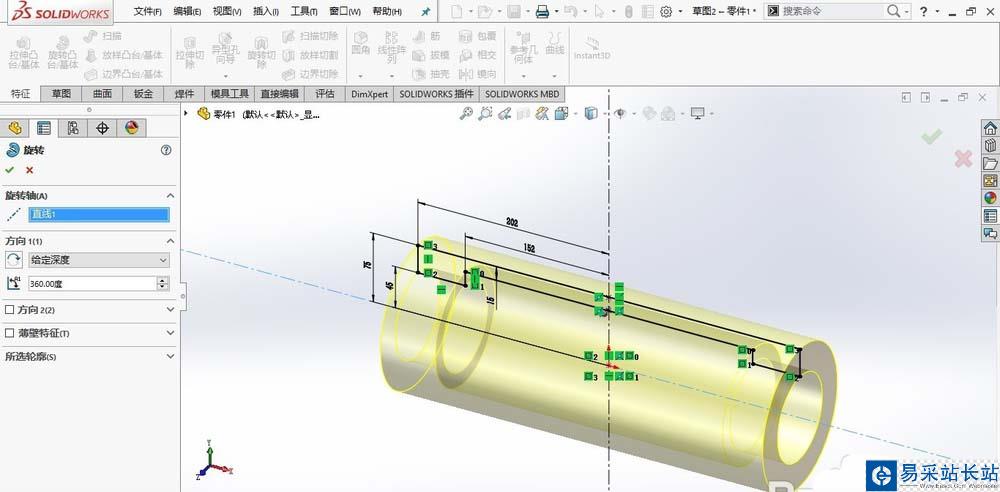

2、單擊特征，“旋轉凸臺/基體”命令，選擇如圖所示中心線作為旋轉軸，其它參數保持默認，單擊確定，生成旋轉凸臺。

3、正視于右視基準面，在右視基準面上繪制草圖。繪制具有如圖所示幾何關系的草圖。

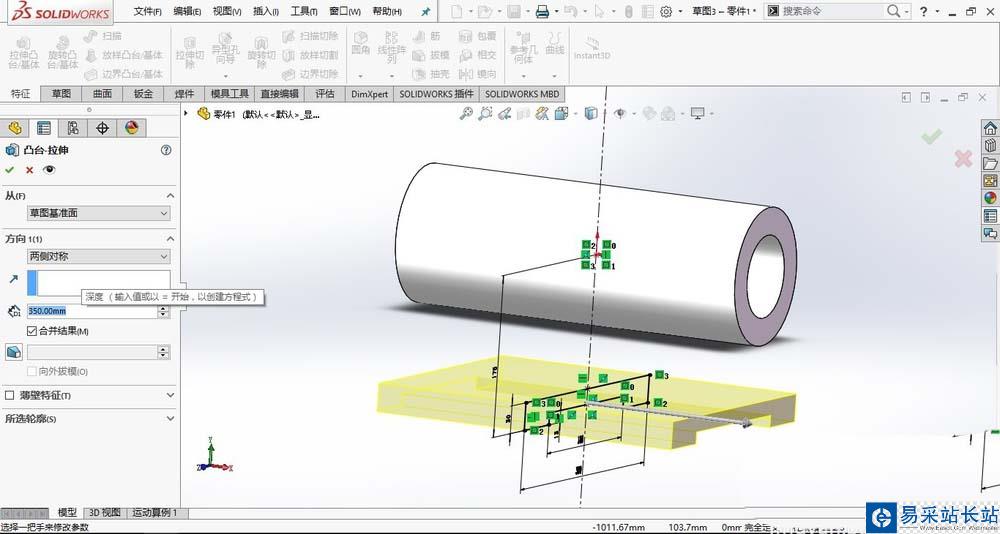

4、單擊特征，“拉伸凸臺/基體”命令，方向選擇“兩側對稱”，深度設置為“350 mm”，單擊確定，完成拉伸凸臺的創建。

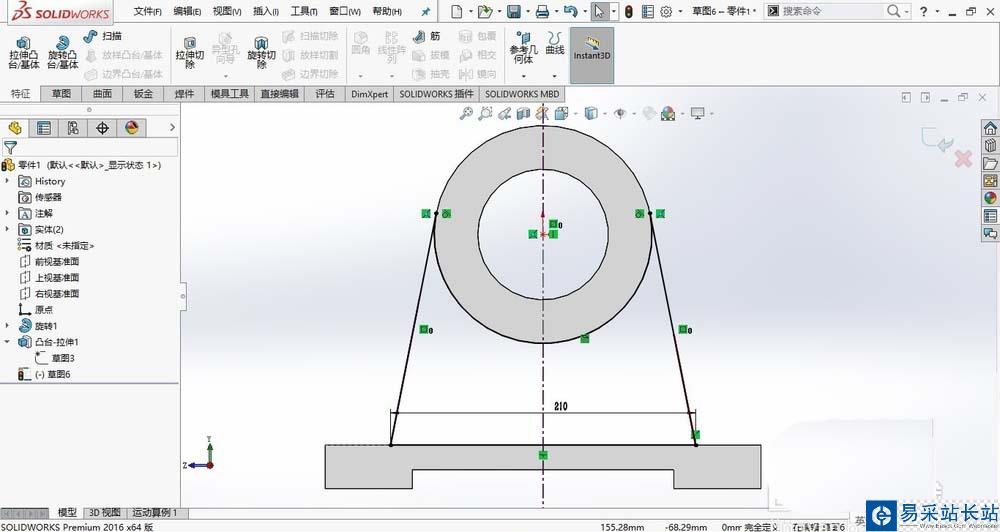

5、選擇如圖所示的端面，繪制草圖。繪制具有如圖所示幾何關系的草圖。

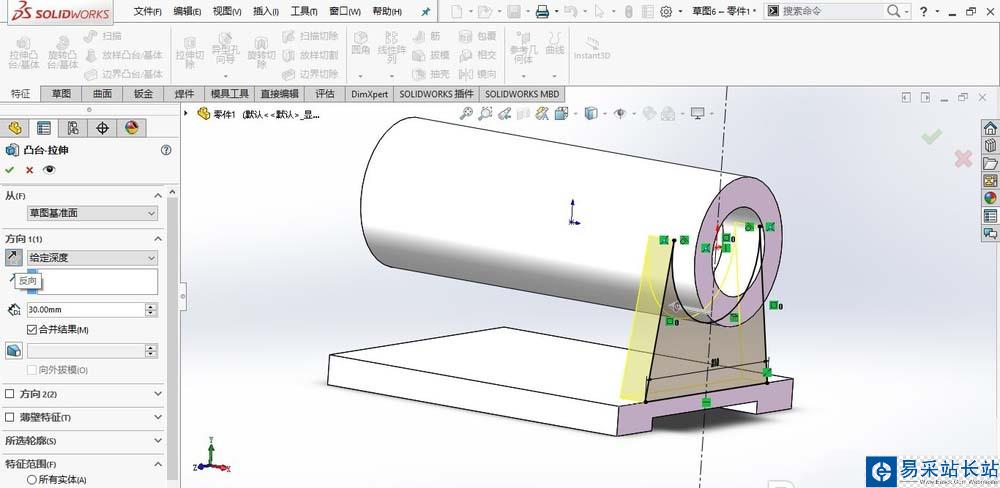

6、單擊特征，“拉伸凸臺/基體”命令，點擊“反向”，深度設置為“30 mm”，單擊確定，完成拉伸特征的創建。

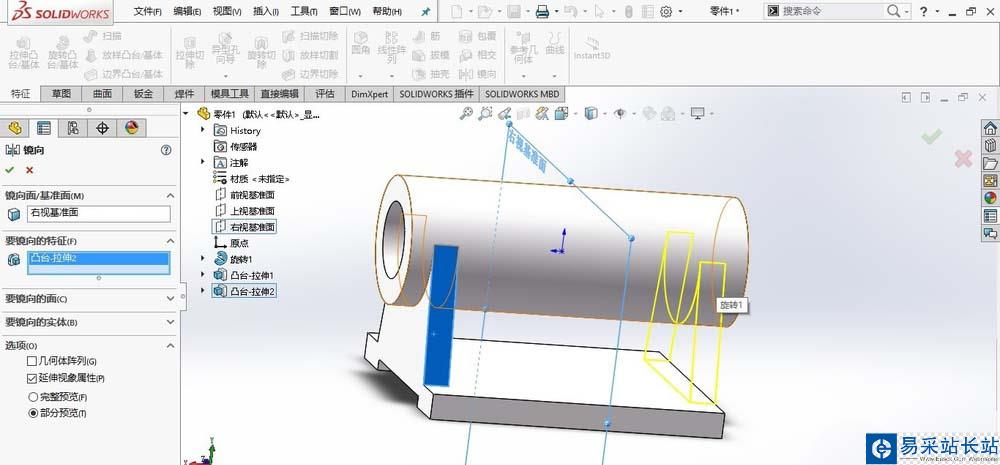

7、單擊特征，“鏡像”命令，鏡像面選擇右視基準面，鏡像特征選擇“凸臺-拉伸2”，單擊確定，完成鏡像。
