SolidWorks兩個圓的想要畫公切線，該怎么畫呢？下面我們就來看看詳細的教程。

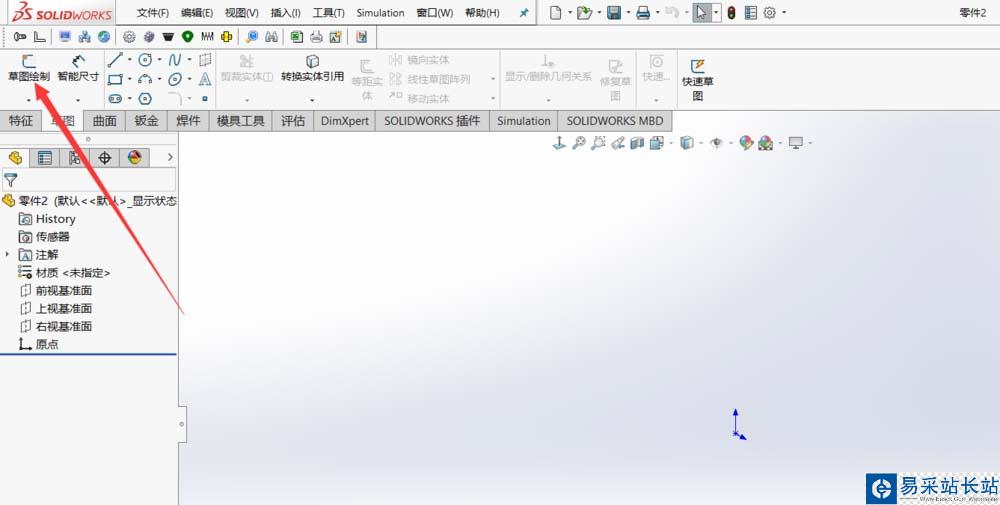

1、打開軟件，選擇新建零件圖，之后新建一個草圖。

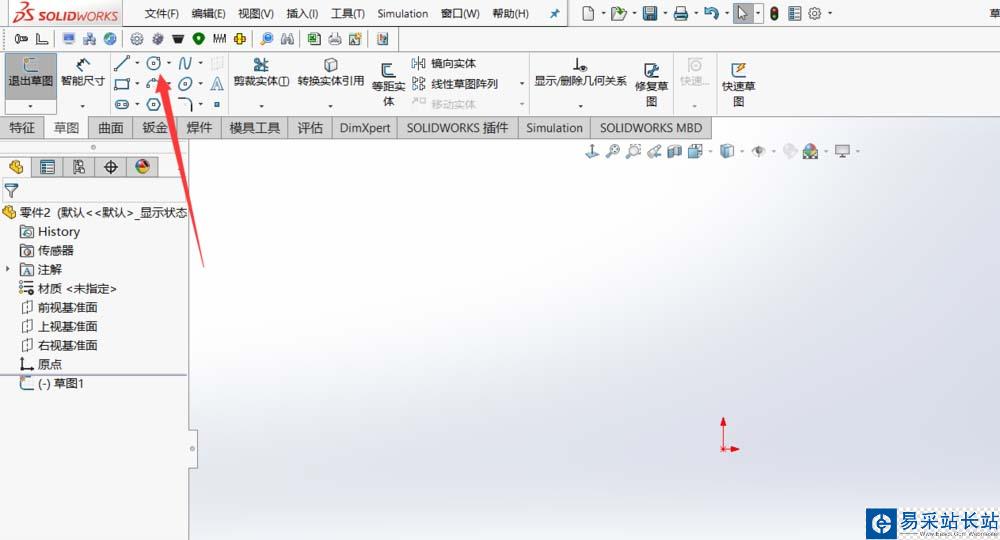

2、然后選擇圓命令。

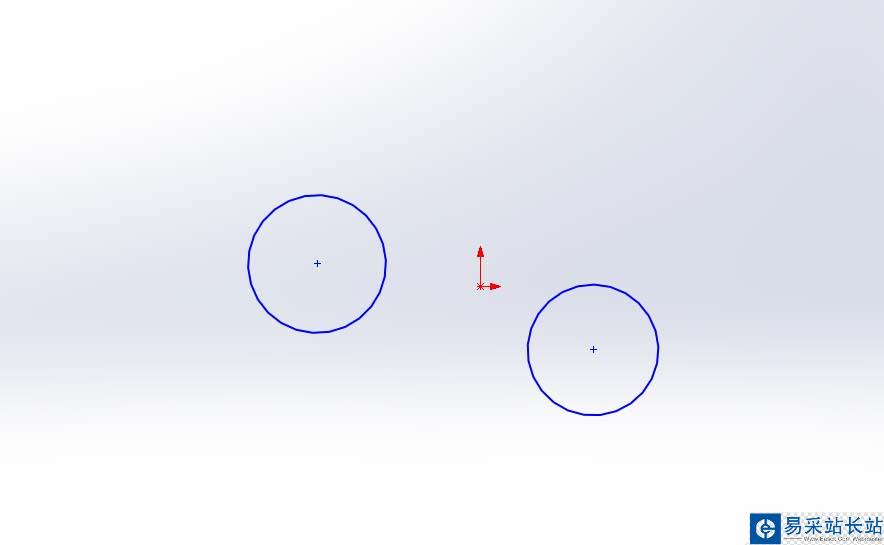

3、接下來先隨便繪制兩個圓。

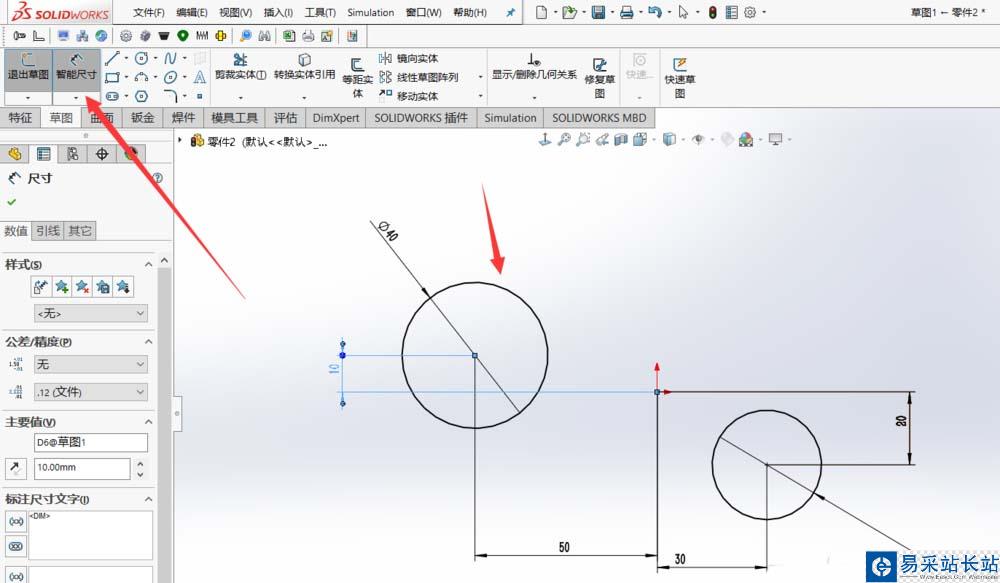

4、然后選擇智能尺寸將兩個圓進行完全定義，要讓兩個圓都變成黑色的線條，這樣之后圓就不會亂動了。

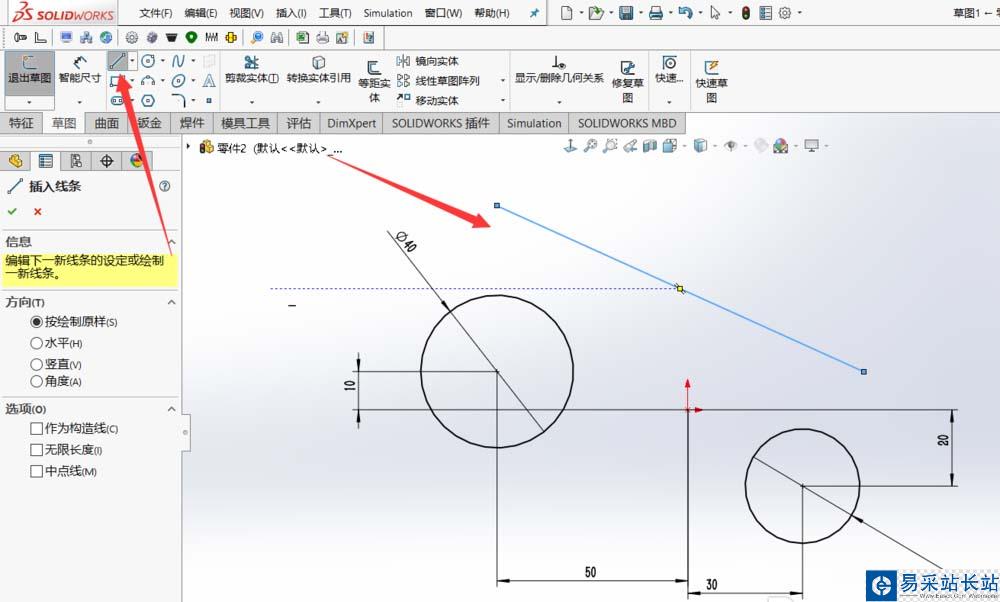

5、接下來我們選擇直線命令隨便畫一條直線。

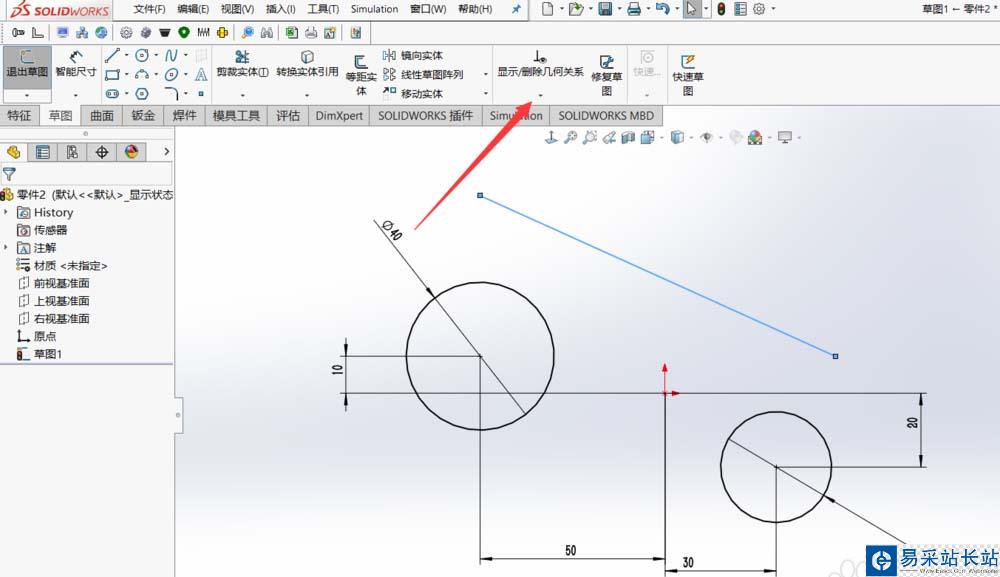

6、然后選擇添加幾何關系。

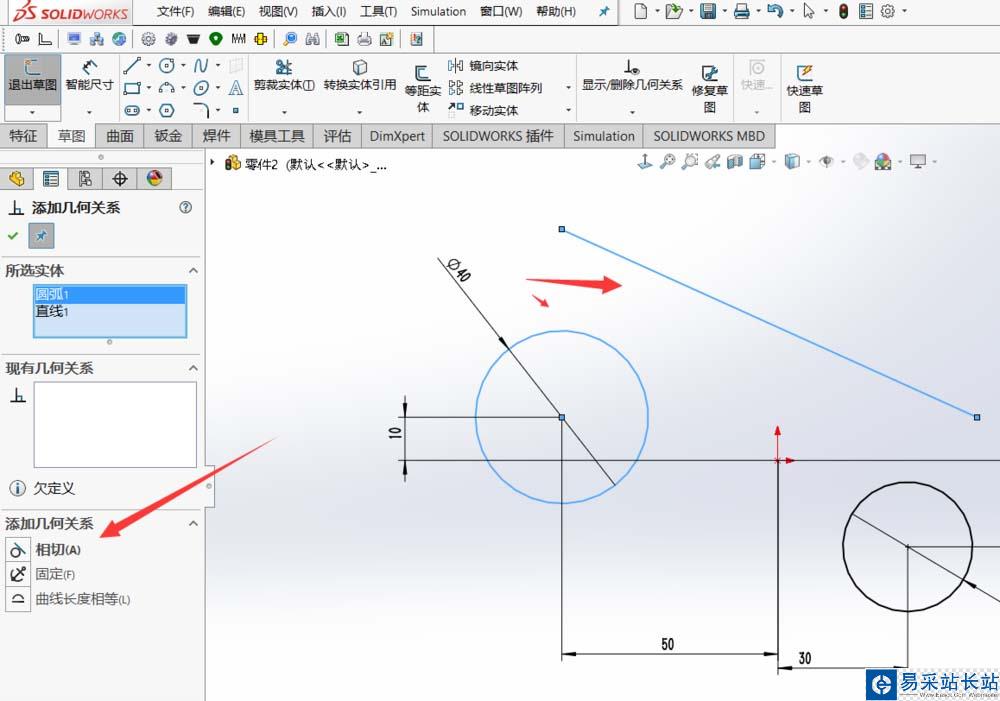

7、選中直線和其中一個圓，幾何關系為相切。

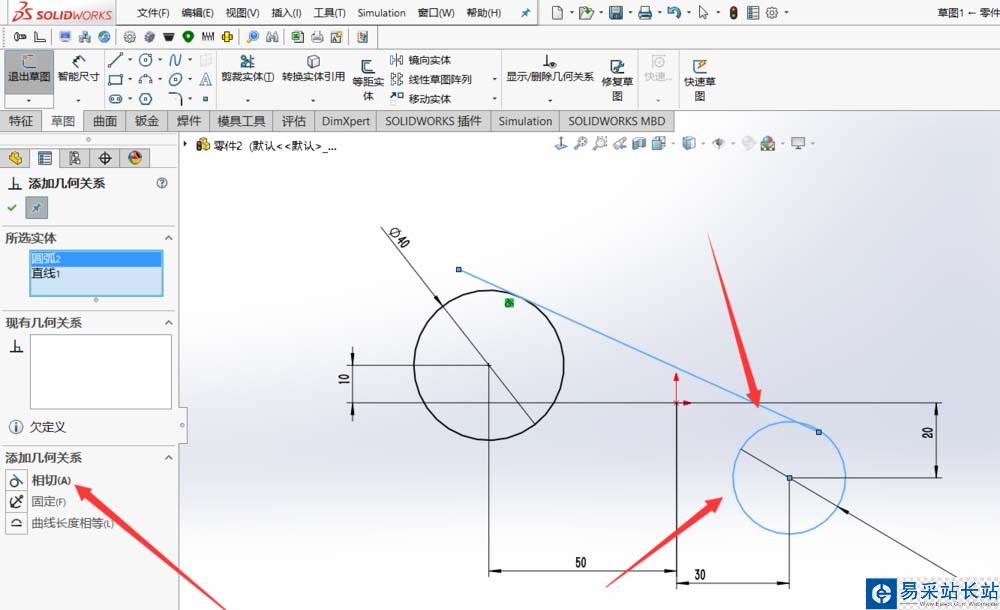

8、再選中直線和另一個圓，幾何關系還是相切。

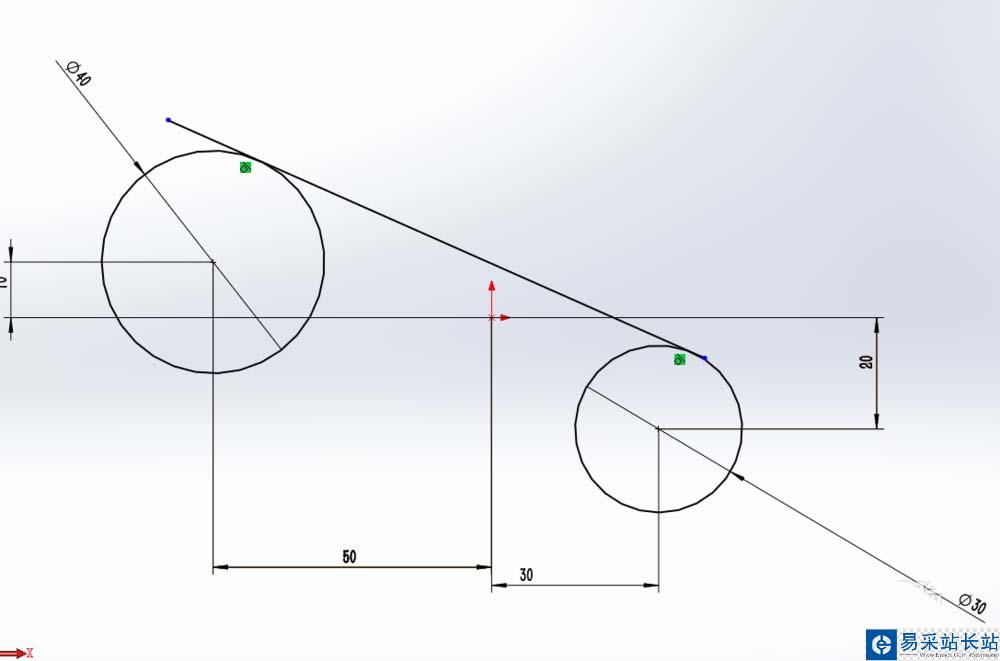

9、這樣兩個圓的公切線就畫出來了，然后我們同樣的方法可以把其他公切線都給畫出來。
以上就是Solidworks繪制兩個圓的公切線的教程，希望大家喜歡，請繼續關注錯新站長站。
