Solidworks中陣列的方式有很多，今天我們就來看看性草圖陣列與線性陣列的使用方法與區別，請看下文詳細介紹。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

一、線性草圖陣列

1、在草圖中做陣列，首先要將曹汝輪廓畫出來。

2、選擇【草圖】工具欄中的【線性草圖陣列】工具

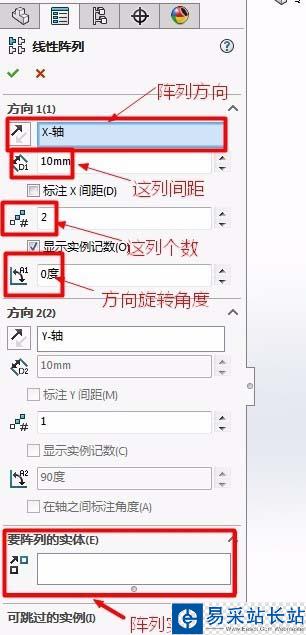

3、在左側彈出的對話框中設定相應的參數

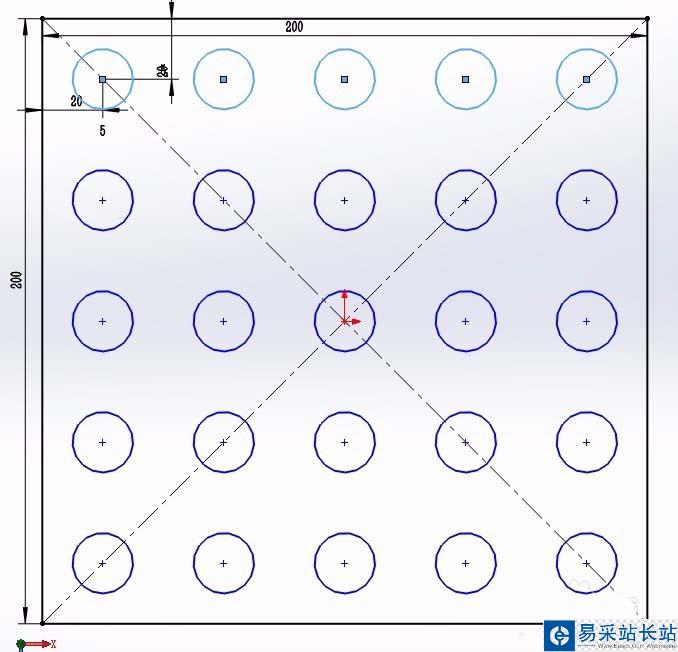

4、點擊上方的對勾，既得出右側的陣列圖形（該陣列僅是延X軸方向陣列）；

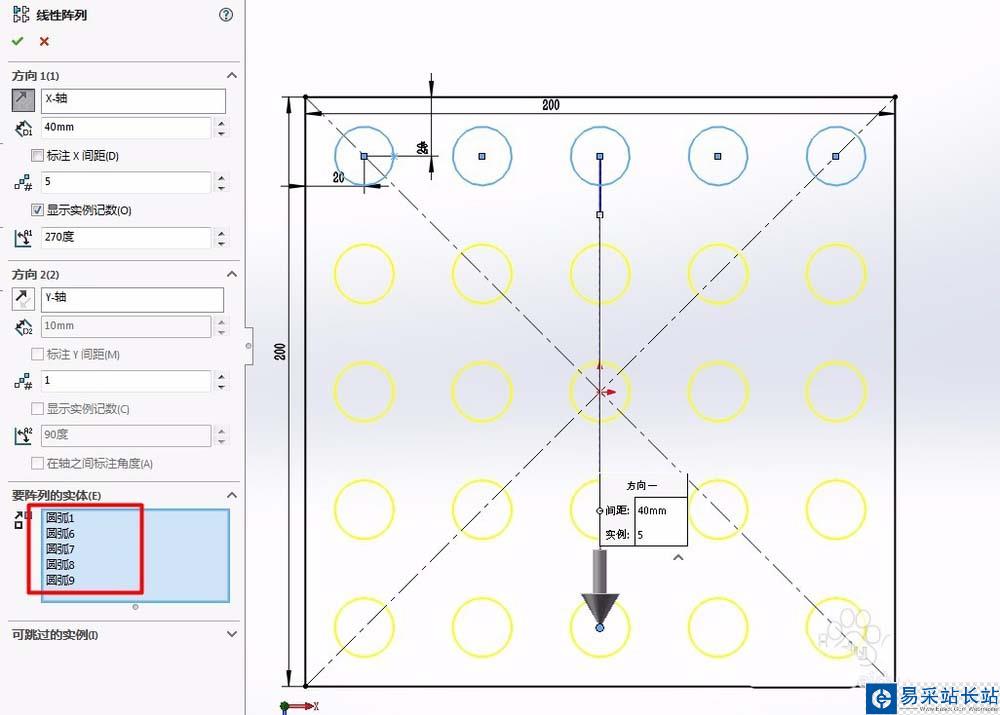

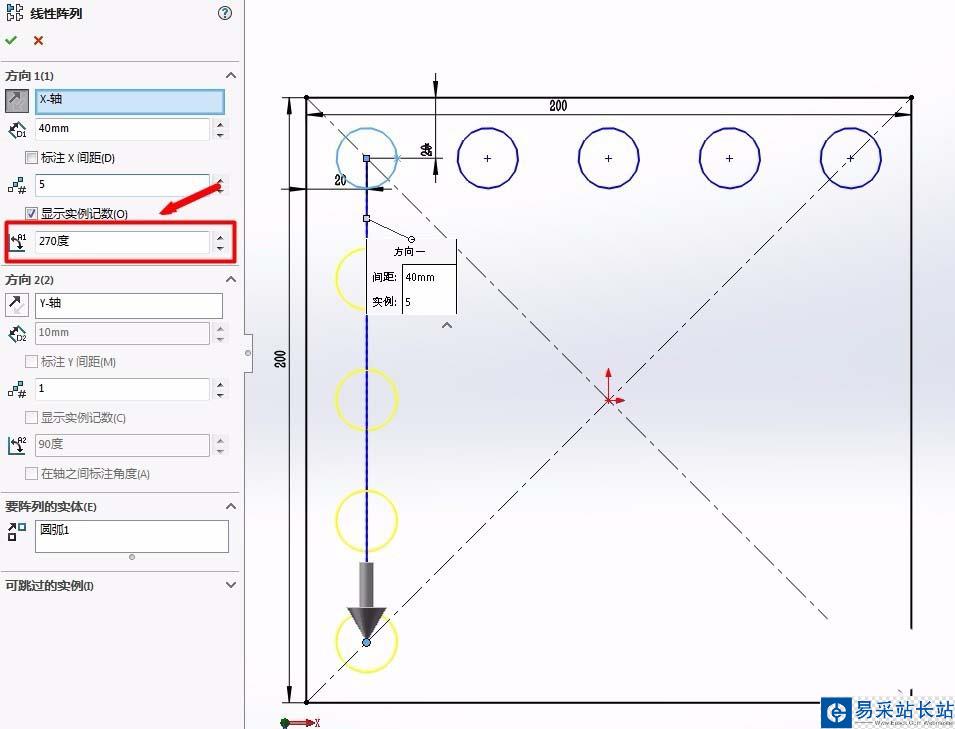

5、若要延上下方向陣列，需要將旋轉角度設定為90度或270度，這樣陣列就會沿著上下方向陣列

6、在【要陣列的實體】中將所有要陣列的圖形選中即可。

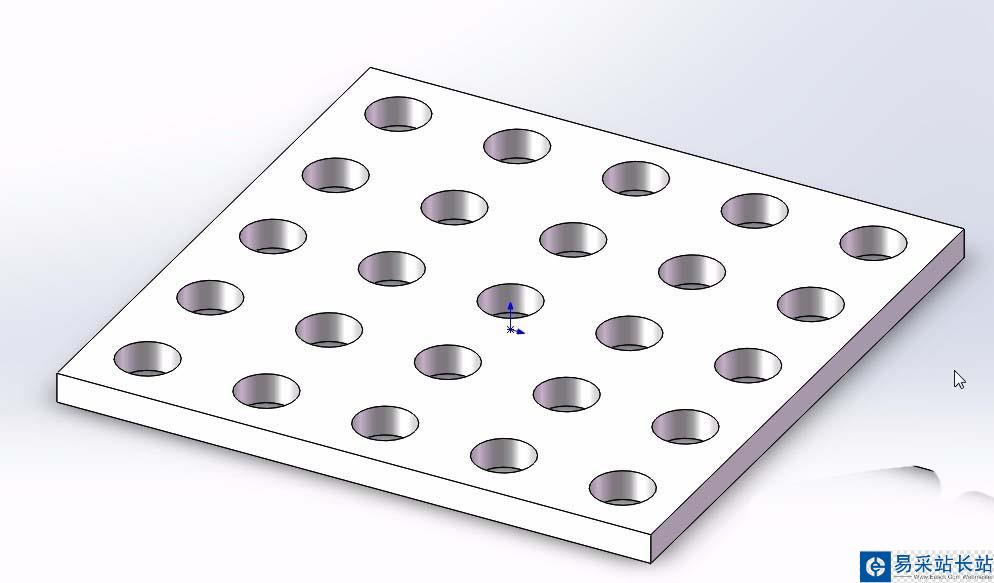

7、最后拉伸圖形即可得到這列后的零件圖。

二、線性陣列

線性陣列和線性草圖陣列的區別在于，線性陣列是在實體上進行陣列，而線性草圖陣列是在草圖上進行陣列。

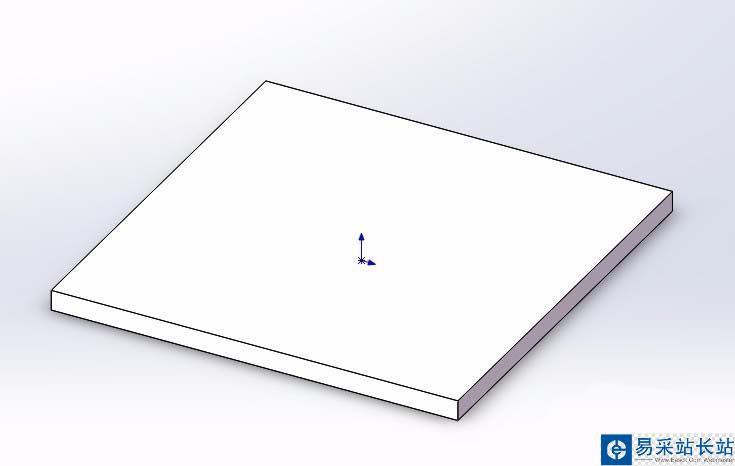

1、線性陣列首先要畫出實體圖形。
