今天我們就來看看SolidWorks中外棘輪機構設計方法，請看下文詳細介紹。

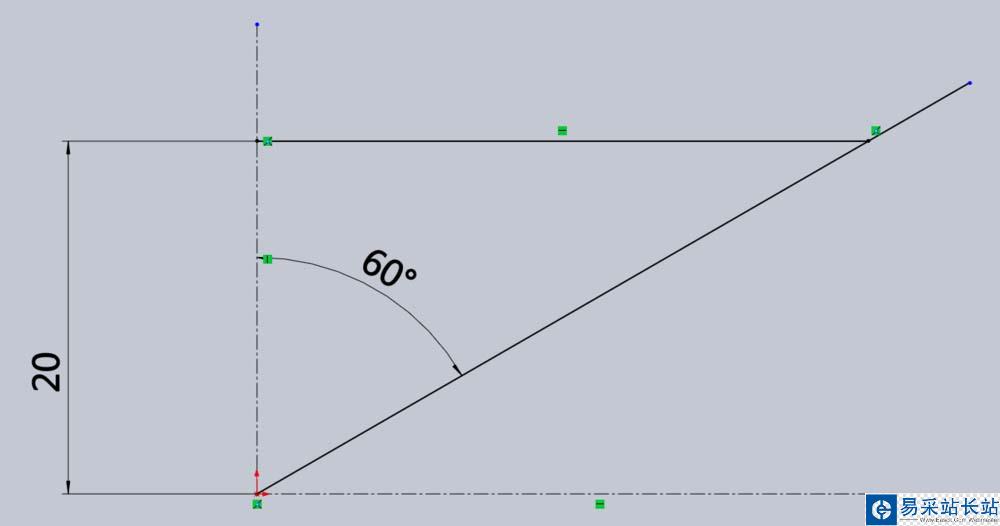

1、新建草圖，運用中心線和直線命令繪制如下草圖。

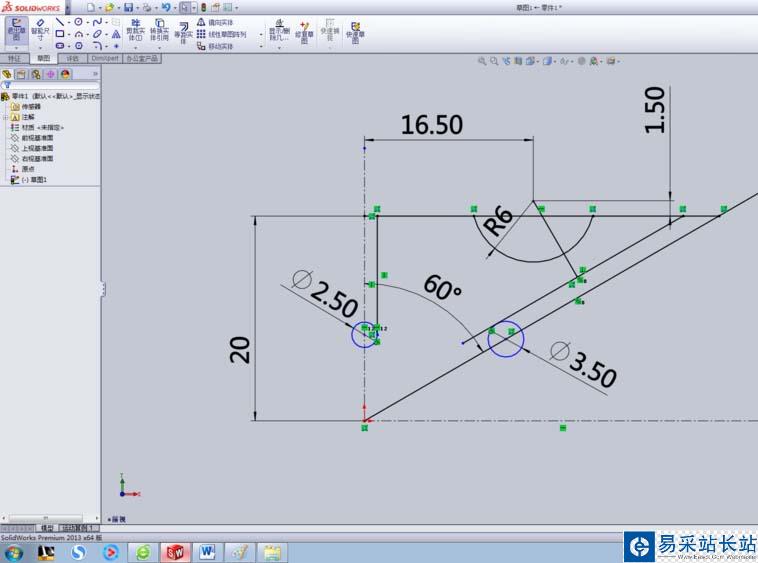

2、點擊直線命令、圓命令及3點圓弧命令繪制如下草圖。

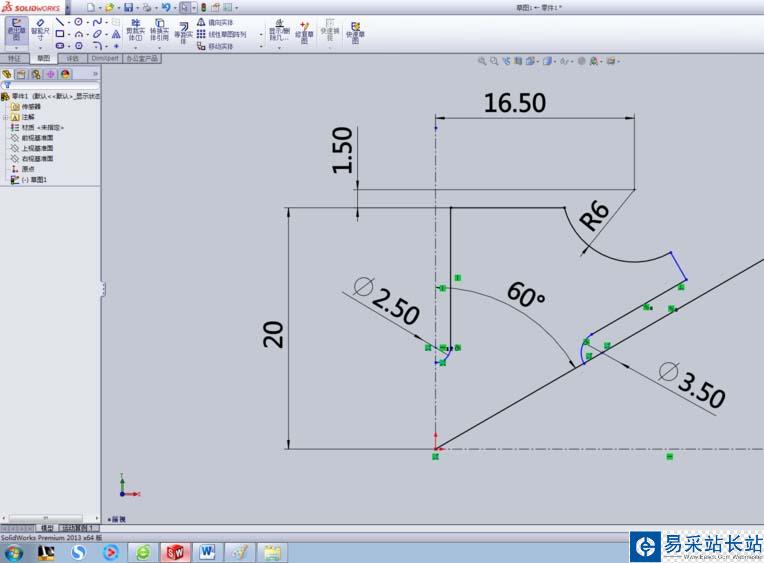

3、點擊裁剪按鈕減去多余線段，如下圖所示。

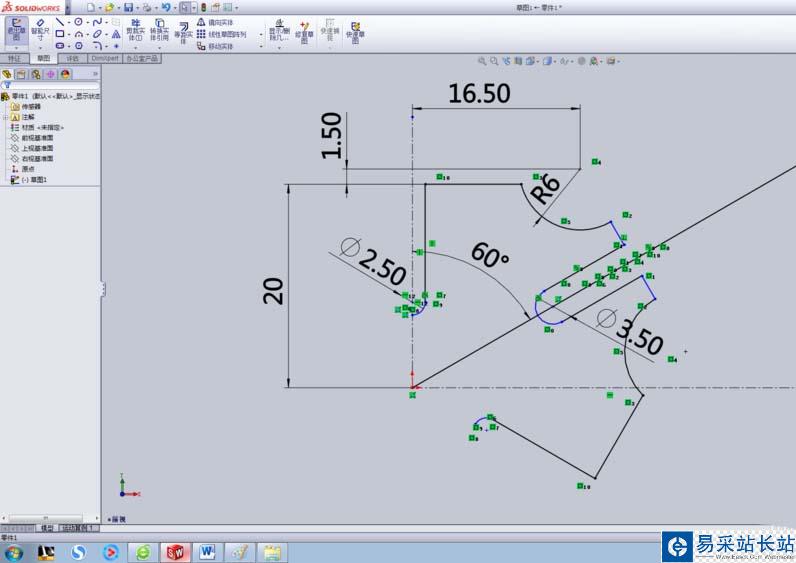

4、點擊鏡像命令，鏡像基本圖，結果如下圖所示。

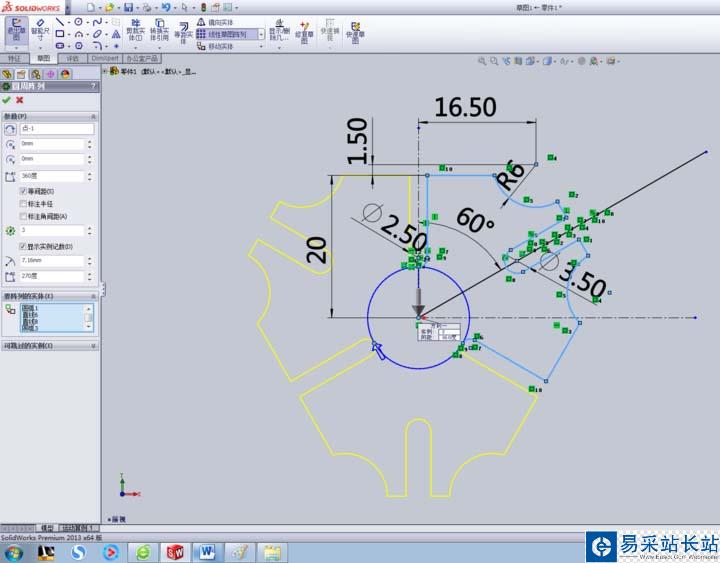

5、選擇圓周命令按鈕，出現圓周陣列對話框，按下圖設置選項，完成陣列。

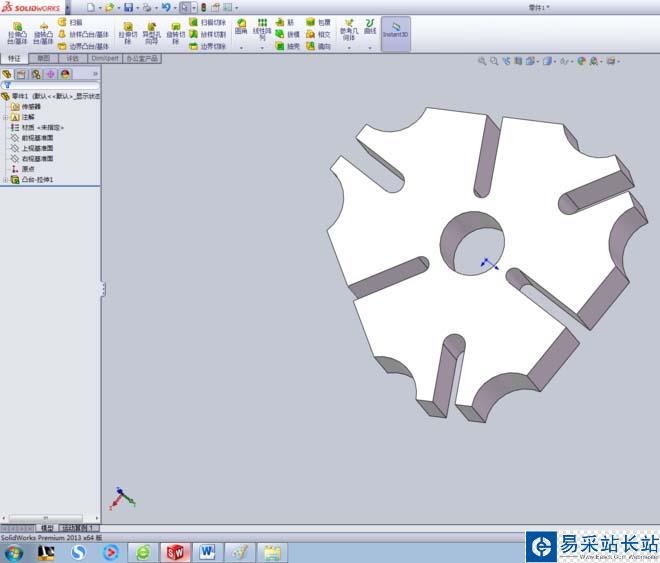

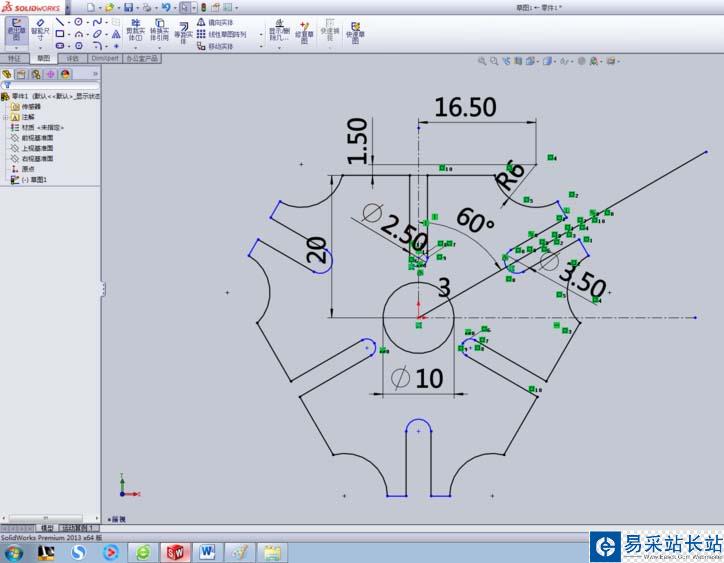

6、選擇圓命令，在中心繪制直徑為10的圓，如下圖所示。選擇拉伸凸臺/基體命令，輸入深度值10，點確定即可。生成的外棘輪機構如下圖。
以上就是SolidWorks繪制外棘輪模型的教程，很簡單，請繼續關注錯新站長站。
