solidworks中創建各種零件模型很簡單，下面我們就來看看solidworks創建模型的教程。
1、在 CircuitWorks 中，單擊 SolidWorks > 創建模型 （工具選項卡），然后在 CircuitWorks對話框中單擊創建。當 SolidWorks 模型出現時，跡線、圖層、轉接、墊片、孔和填補區域將納入到 SolidWork FeatureManager 設計樹中。
2、在 FeatureManager 設計樹中，展開 previewpcb<1> 組件，并檢查 SolidWorks 模型中ECAD 文件特征，例如，傳導性和絕緣體圖層、孔、外置區域和轉接。

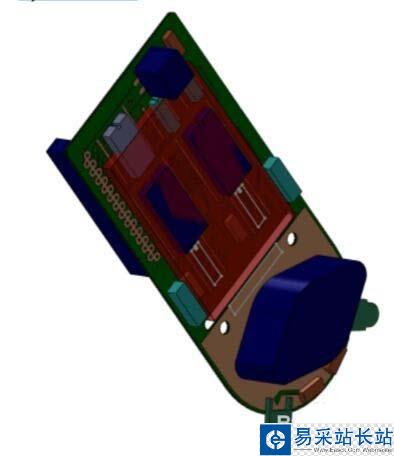

a) 旋轉模型。

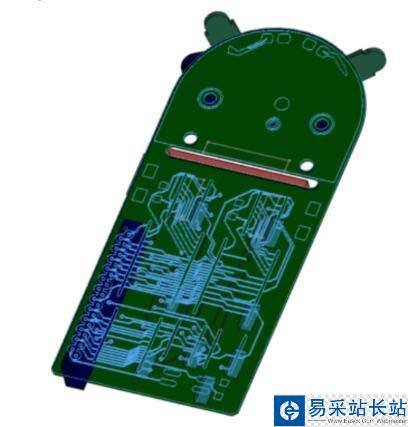

b) 選擇旋轉模型中的第三個傳導性圖層。

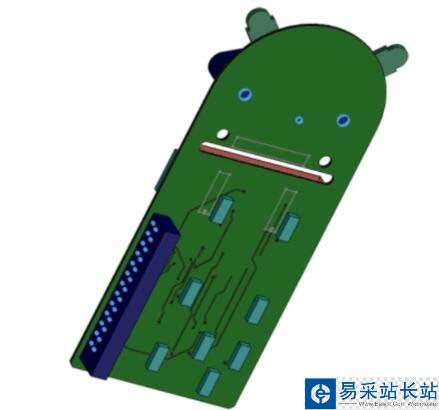

c) 選擇第一個絕緣體圖層

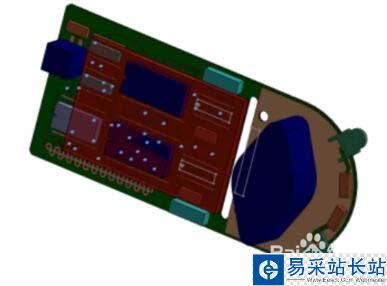

d) 選擇 PTH，電鍍孔。
e) 選擇轉接。

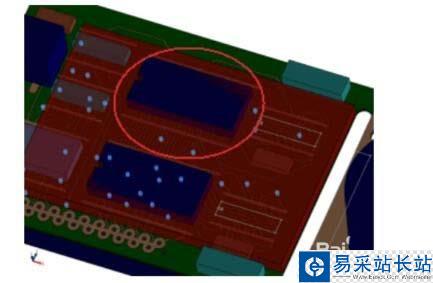

f) 在過濾轉接的位置放大，該過濾轉接不會在模型上顯示。
3、在 SolidWorks 應用程序中，將模型保存為 My_previewpcb.sldasm。
4、在 SolidWorks 應用程序中，單擊 CircuitWorks > 輸出到CircuitWorks 。
5、在 SolidWorks 應用程序中，關閉模型。
這是基礎教程，但是我們之前分享了很多高級技巧，喜歡solidworks的朋友可以繼續搜索錯新站長站相關文章。
