在SolidWorks 2013中可以將繪制好的三維模型通過投影變換的方式轉換為二維的工程圖，但有時三維顯示圖與其他視圖不對正，下面簡單介紹一下如何對齊工程視圖的方法。

軟件名稱：SolidWorks 2013 簡體中文版 sp0-sp3(32位和64位)軟件大小：12GMB更新時間：2013-09-30

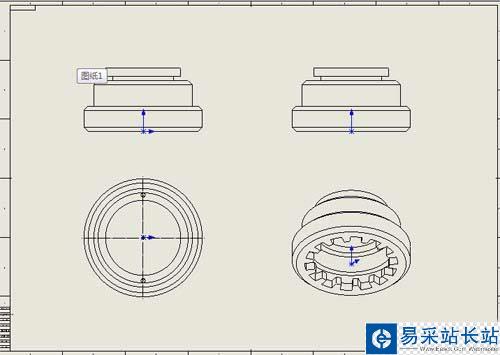

1、打開SolidWorks 2013軟件，創建二維工程視圖如下

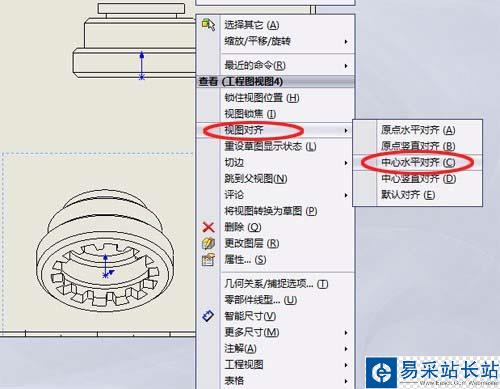

2、在中間的工程圖視圖中選擇三維圖，右鍵單擊，在彈出的下拉菜單中選擇“視圖對齊”選項，再單擊選擇“中心水平對齊”選項，如下圖

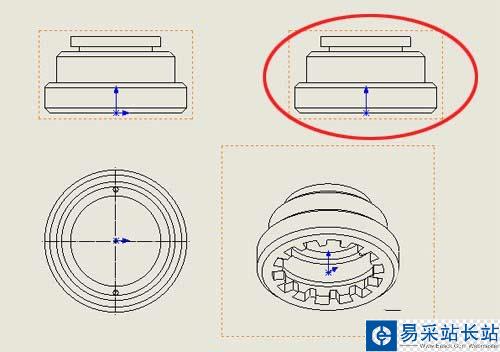

3、鼠標左鍵單擊二維俯視圖，可以看到工程圖中三維圖與俯視圖已經水平對齊，如下圖

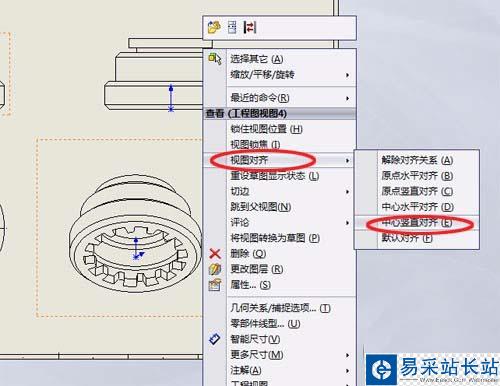

4、再在中間的工程圖視圖中選擇三維圖，右鍵單擊，在彈出的下拉菜單中選擇“視圖對齊”選項，再單擊選擇“中心豎直對齊”選項，如下圖

5、鼠標左鍵單擊二維左圖，可以看到工程圖中三維圖與左視圖已經豎直對齊，如下圖

6、這樣，我們就可以看到，圖中三維視圖與二維圖在水平和垂直方向都已經對齊，此工程圖既顯得美觀，又清晰分明，方便閱圖者觀看。
