百葉窗是鈑金件中常見的特征，這片分享介紹如何建百葉窗的模型。

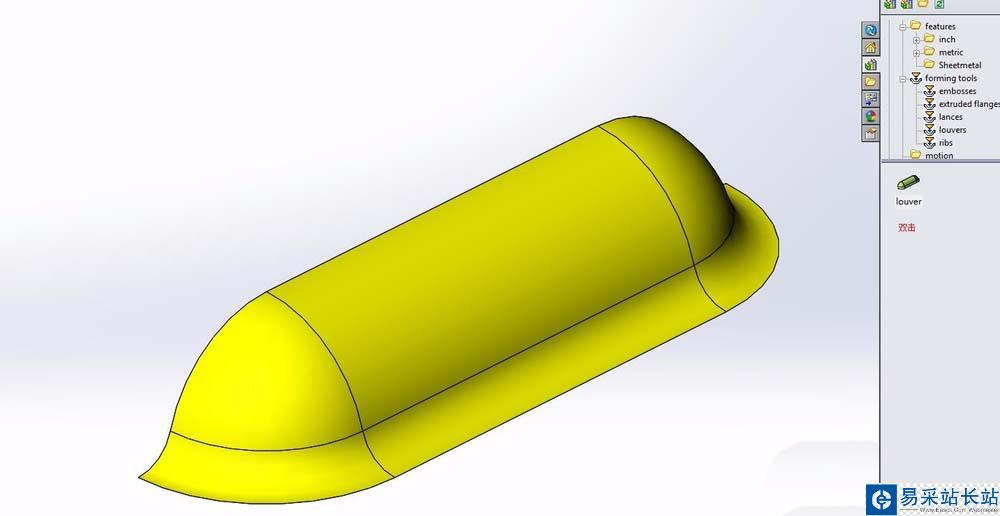

1、在solidworks中找到圖示的文件夾，可以看到一個自帶的百葉窗模型。
2、雙擊這個模型，即可以生成零件。

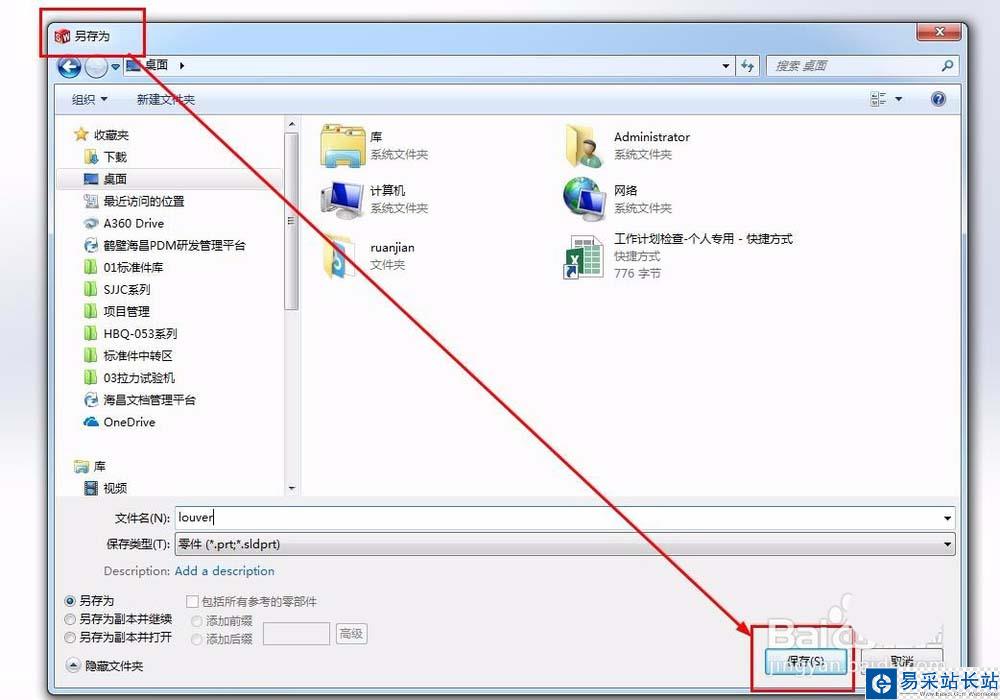

3、為了避免修改自帶的模型，首先把這個模型另存到一個地方。

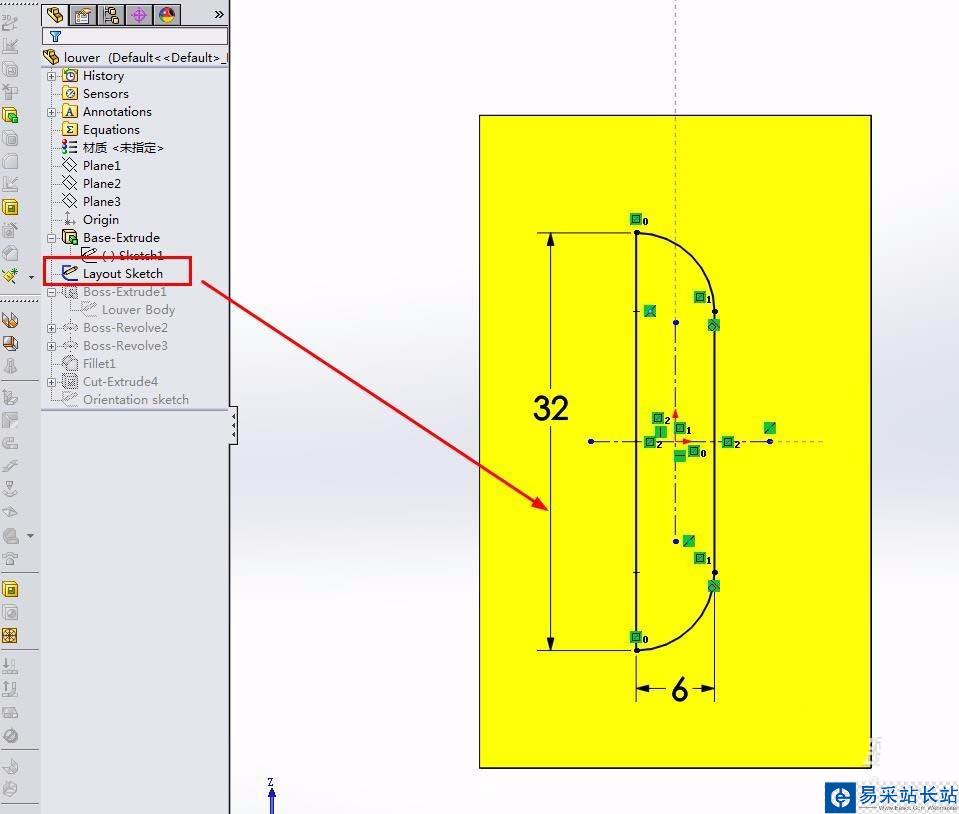

4、打開另存的文件，對尺寸進行修改。一般可以修改拉伸板的長度和寬度，其次修改草圖的主要尺寸。

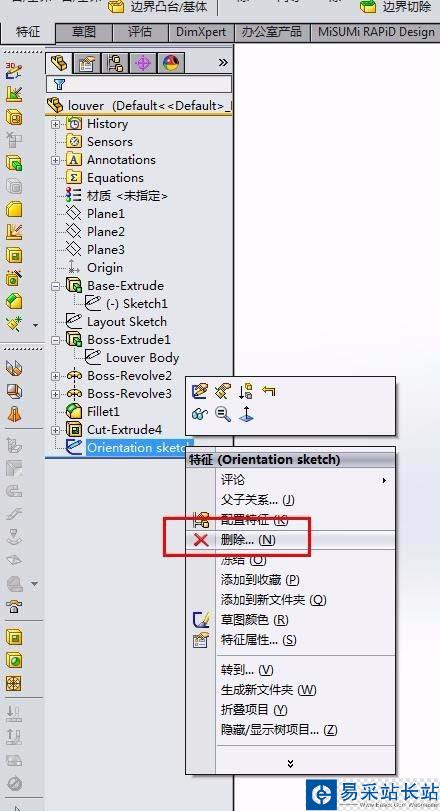

5、可以刪除最后一個草圖。

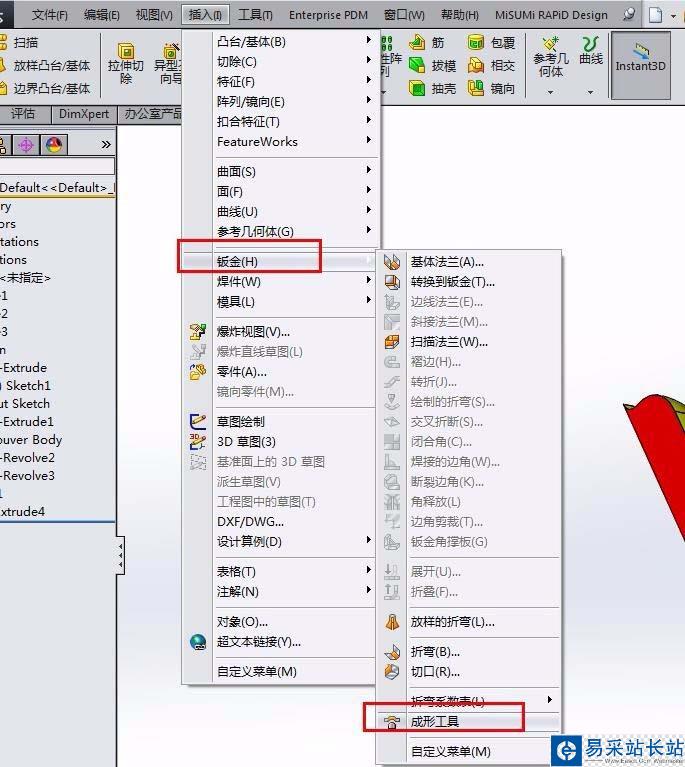

6、在視圖，鈑金中找到成形工具。

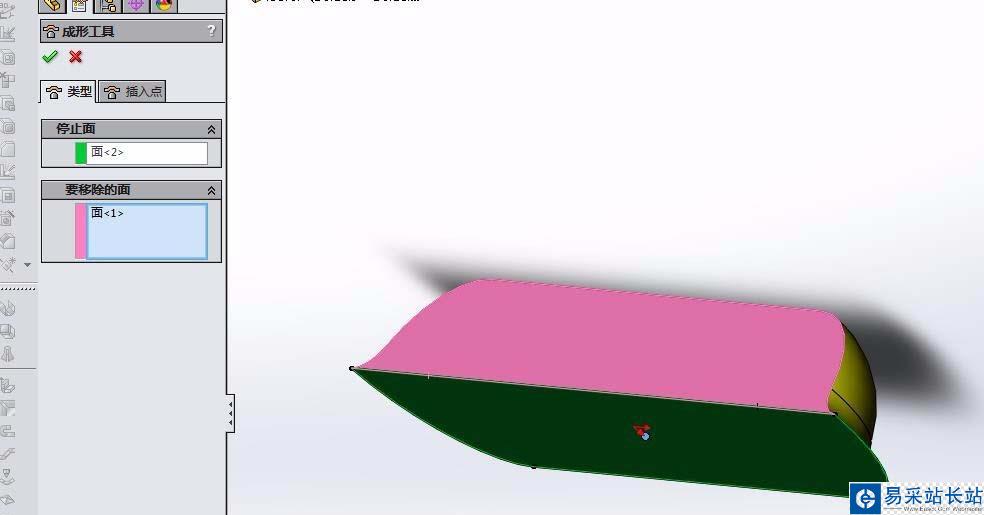

7、選擇結束面和開始面。

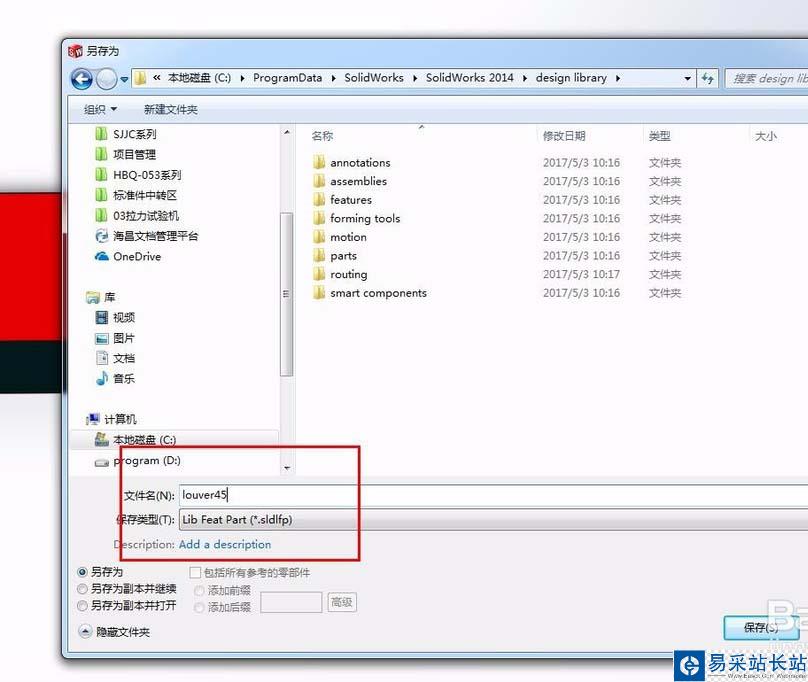

8、保存，注意保存的格式。

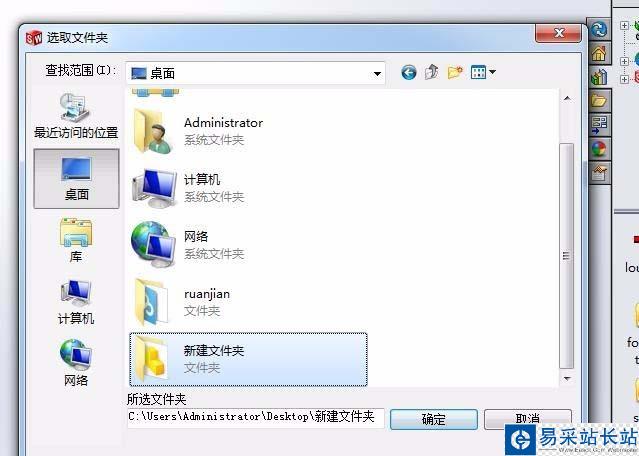

9、在零件庫中右擊點擊添加文件夾，把剛才存的零件文件夾加進去。

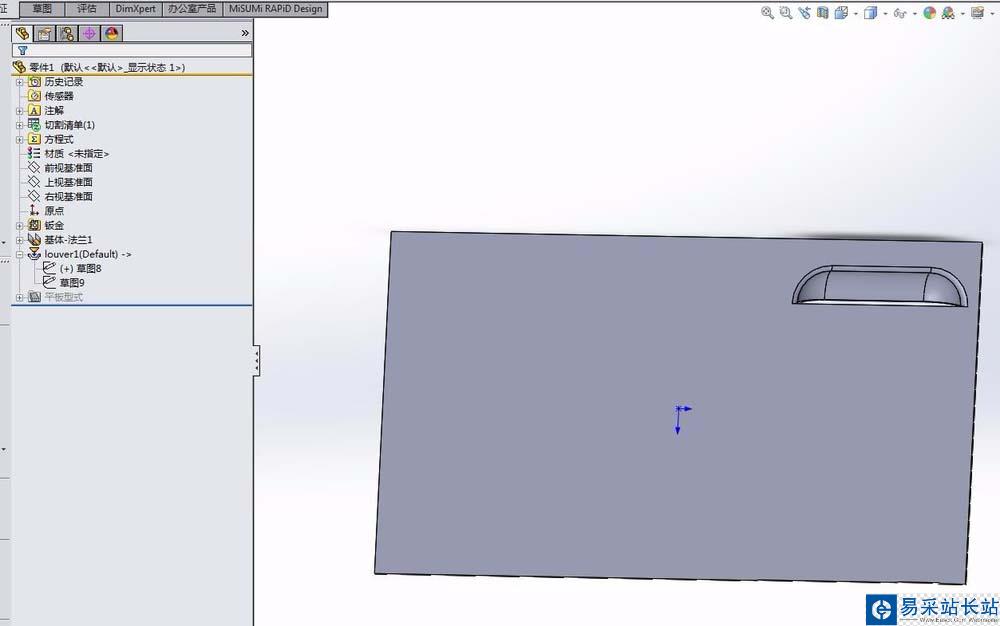

10、就可以在鈑金上面直接應用了。
