solidworks中建模很方便，關鍵是很簡單，今天我們就來看看solidworks繪制一個水杯的教程，很簡單，需要的朋友可以參考下。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

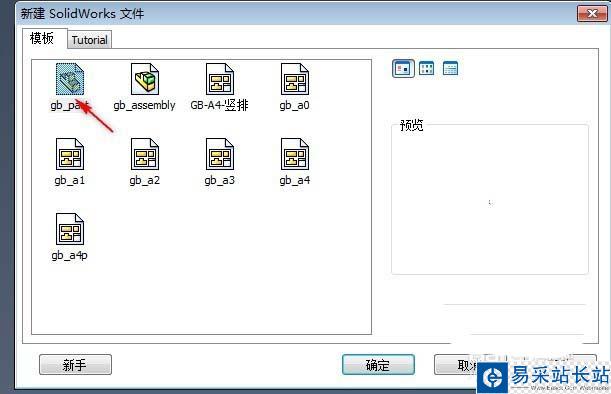

1、新建模型文件。選擇下拉菜單【文件】-【新建】，在系統彈出的“新建SolidWorks文件”對話框中，選擇“零件”模型，單擊確定。

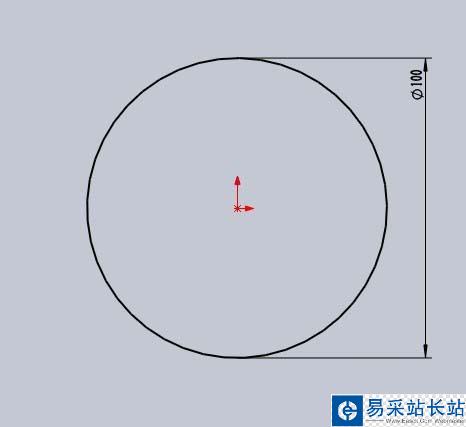

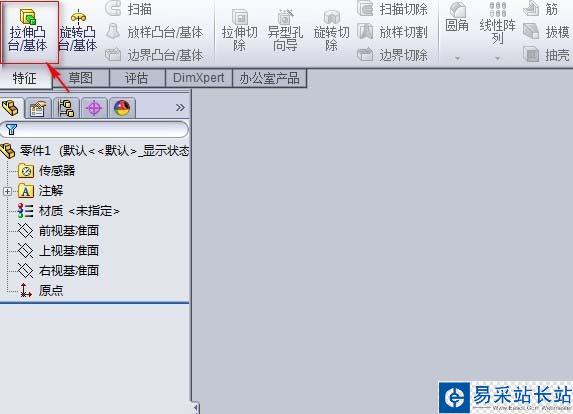

2、創建拉伸特征1。單擊特征工具欄中的【拉伸凸臺/基體】按鈕，選擇上視基準面作為草繪平面。繪制如圖所示的橫斷面草圖。采用系統默認的拉伸方向，在左側的給定深度框中，輸入深度值50，單擊勾號，完成操作。

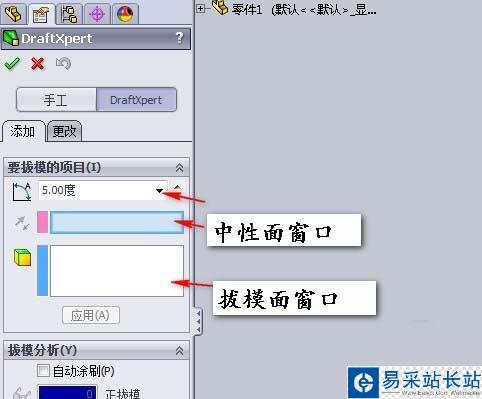

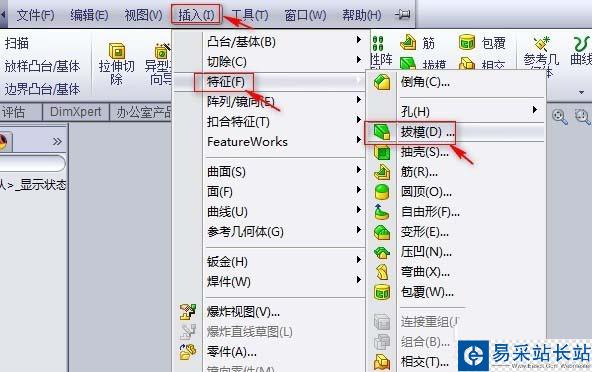

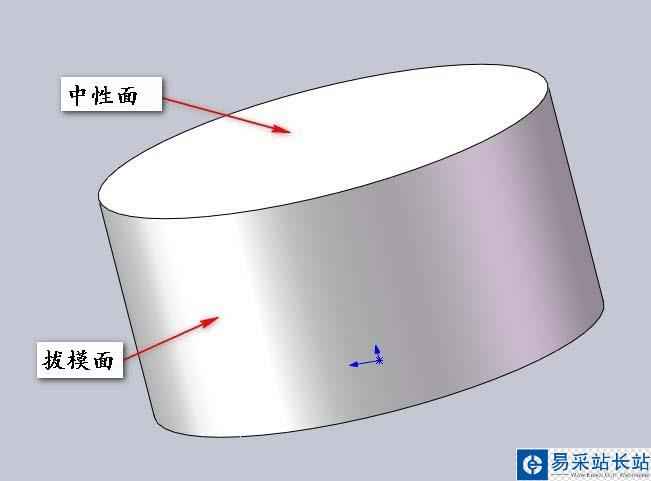

3、創建拔模特征1.依次選擇菜單中的【插入】-【特征】-【拔?！棵?，在拔模類型區域的下拉菜單中選擇中性面選項，選取圖示的模型表面作為中性面，選取圓柱面作為拔模面，在拔模區域輸入拔模值5.0，調整拔模方向向下，單擊勾號完成操作。

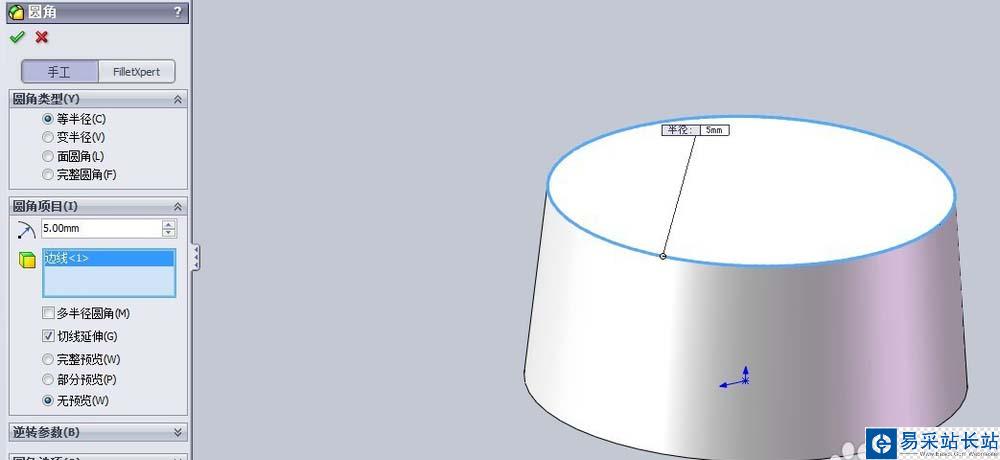

4、創建圓角特征1.選取邊線為創作圓角的對象，輸入圓角半徑值5.0，單擊勾號完成操作。
