solidworks 鈑金模塊 設置可以批量自動生成零件展開尺寸 長度*寬度*厚度。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

1、首先，在鈑金模塊隨意畫一個開放零件圖。（我畫的是80x40x2，取k因子0.45，折彎內半徑R0.5）

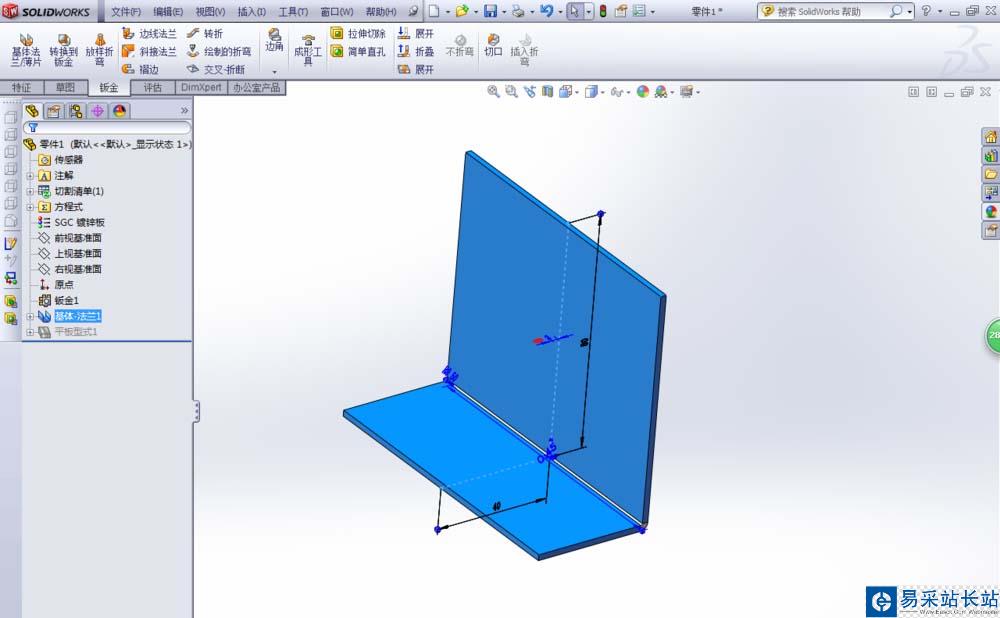

2、建立好的零件如圖這樣。下面為關鍵的一步哦

3、將鈑金零件展開，在設計庫中的平板型式-邊線框顯示下進行尺寸標注，一定要注意標注的尺寸為《參考尺寸》（圖片的左側有這個命令，一定要選中，否則展開尺寸失敗），正確的標注尺寸為灰色顯示，粉紅色則不可以導出。

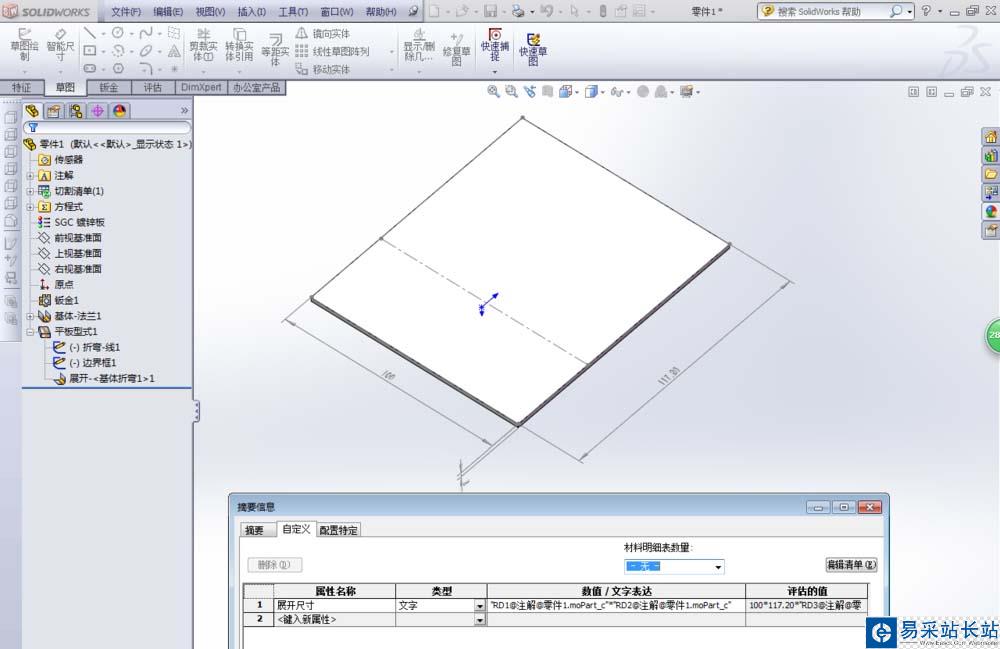

4、在子零件的文件-屬性中進行自定義編輯，如圖所示。展開的尺寸采用的是鏈接方式，直接點擊剛才標注的尺寸，中間需要使用“*”分開。展開尺寸=長度*寬度*板厚。

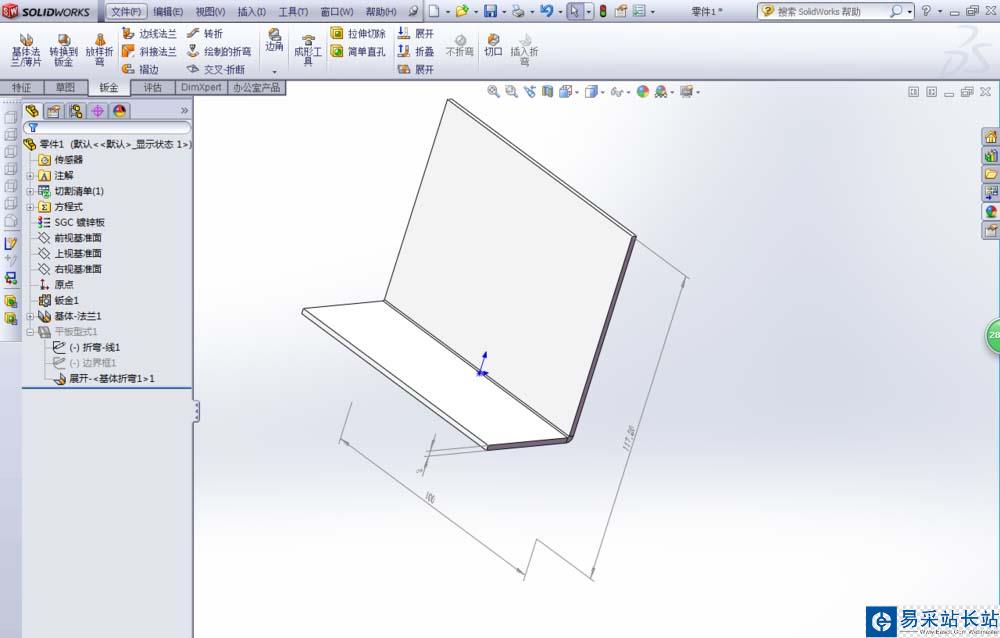

5、上面的設置好后，一定要記得將鈑金件折疊回去，否則裝配關系會混亂的。當然如果大家不喜歡窗口中的灰色尺寸標注，可以點擊視圖-所有注解將尺寸標注進行隱藏。

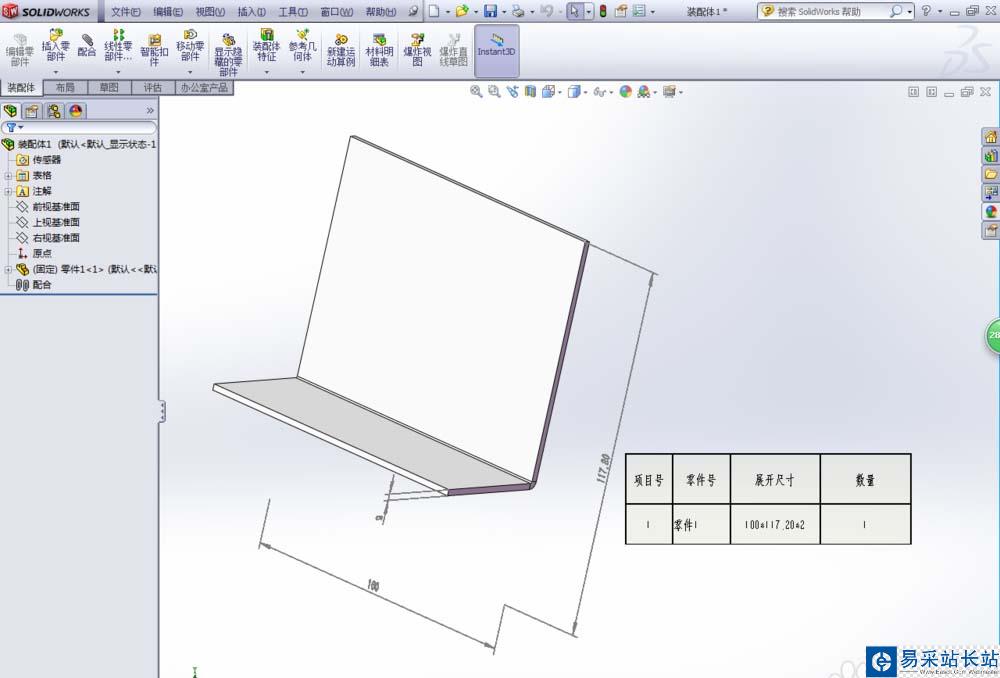

6、最后在裝配的時候，使用材料明細表進行查看。希望大家能夠在工作中效率更高哦。
