本文介紹如何用SolidWorks繪制鏈輪、滾子鏈輪、鏈條的方法。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

1、安裝SolidWorks2012或以上版本（注意安裝時要以管理員身份運行，并且斷開網絡安裝）

2、安裝SolidWorks插件工具KYTool，建議2017sp0以上版本，安裝完成后最好設為以管理員身份運行（在圖標上右擊->屬性->兼容性->設為以管理員身份運行）

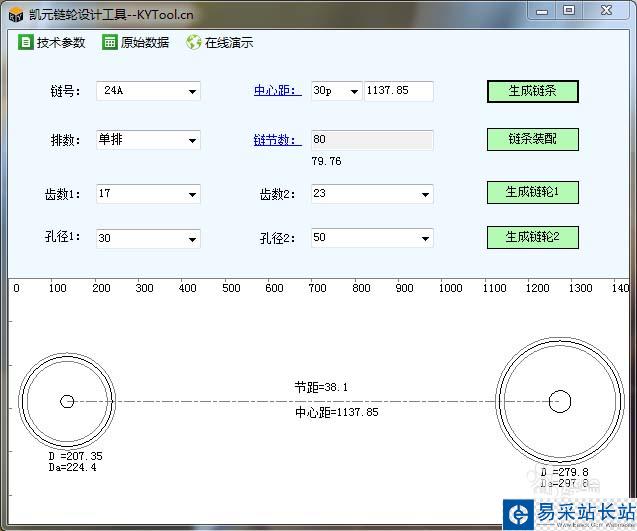

3、切換到solidworks工具條中的KYTool標簽頁，單擊“鏈輪設計工具”按鈕，彈出鏈輪參數化設計窗口：

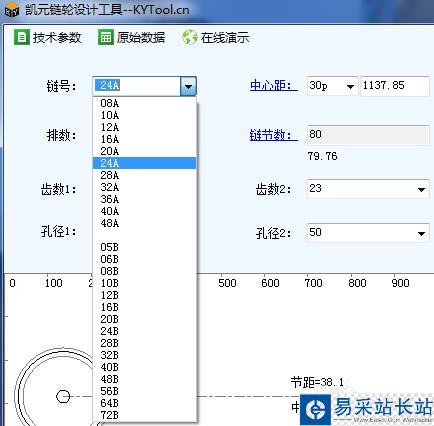

4、選擇鏈號，從08A到48A，從05B到72B，這些都是國家標準，可以在“原始數據”窗口中查看每一個鏈號的參數。

5、選擇排數，可以支持”單排“”雙排“”三排“

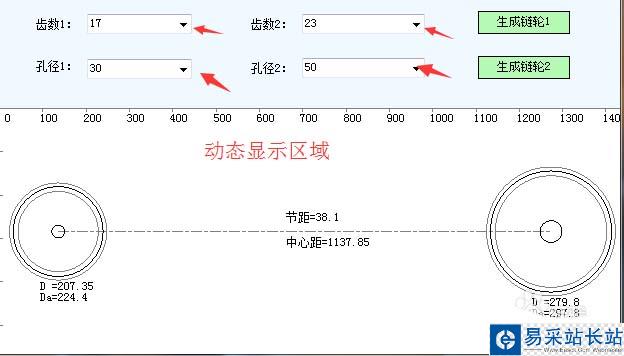

6、輸入小鏈輪的齒數，孔徑，大鏈輪的齒數，孔徑，可以從下拉列表中選，如果沒有選項的話也可以手動輸入，輸入數據后下方的顯示區域會動態顯示外觀樣式。

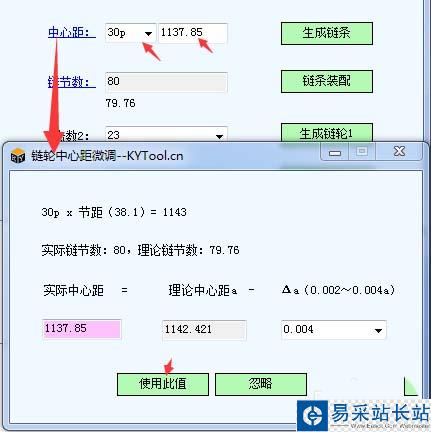

7、指定中心距：在中心距下拉列表中指定中心距為多少P（多少倍的節距），指定后會在右側顯示實際長度（單位為毫米），可以手動微調。點擊”中心距“鏈接會打開中心距微調窗口，可以在紅色的文本框中輸入想要的中心距。

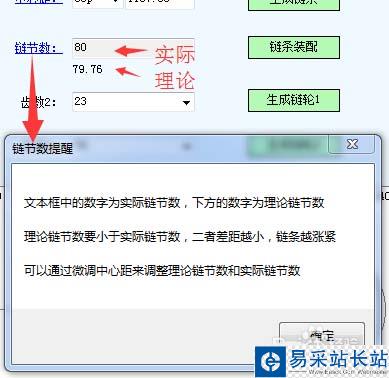

8、指定中心距后，鏈節數會發生變化，如下圖所示，文本框中顯示的是實際鏈接數，下方的文本顯示的是理論鏈接數。實際鏈節數要略大于理論節數，這樣安裝時才能寬松，否則太緊，裝不上去。

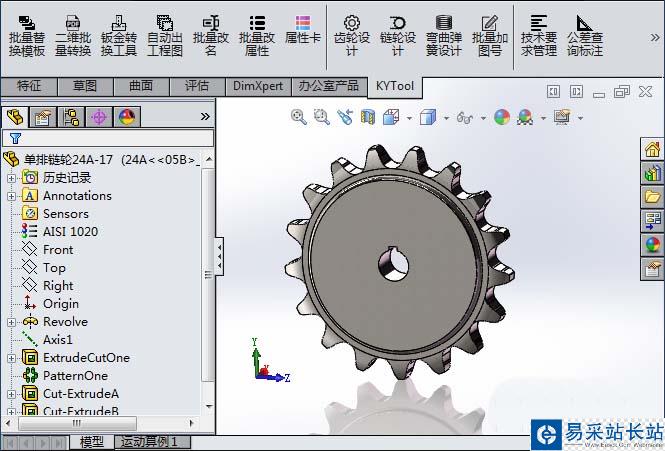

9、參數指定完成后，單擊按鈕【生成鏈輪1】【生成鏈輪2】來分別生成小鏈輪和大鏈輪。

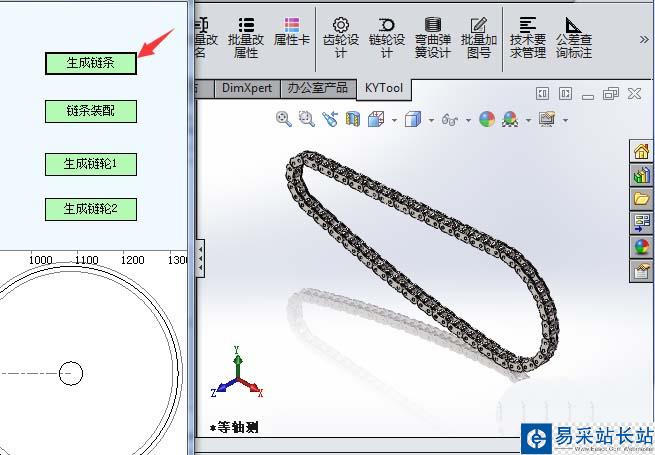

10、單擊按鈕【生成鏈條】來生成一個鏈條零件：

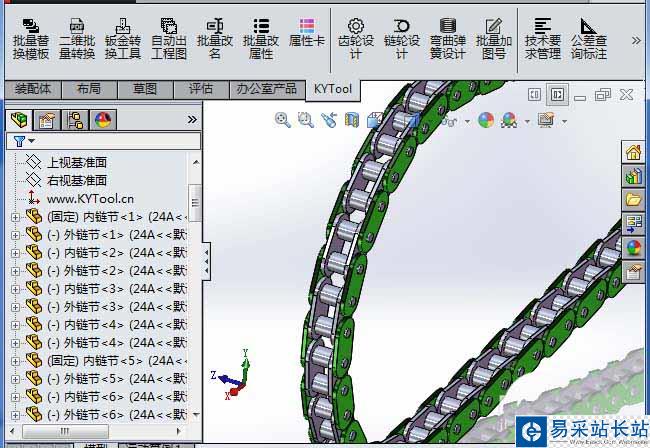

11、單擊按鈕【鏈條裝配】來生成一個裝配體模式的鏈條，可以拿來做動畫或者分析。

12、如果需要技術參數，可以單擊左上角的【技術參數】菜單，導出為文本格式的技術參數，包括大小鏈輪的各種參數數據。
