SolidWorks剖面視圖功能往往會剖切所選定的剖切面所經過的所有零件，如下圖a所示，然而在一些情況下剖切部分零件會更利于模型信息的表達（比如只剖切圖a中的零件1，效果如下圖b所示）。這里介紹一種間接的方法來達到剖切指定零件的效果。

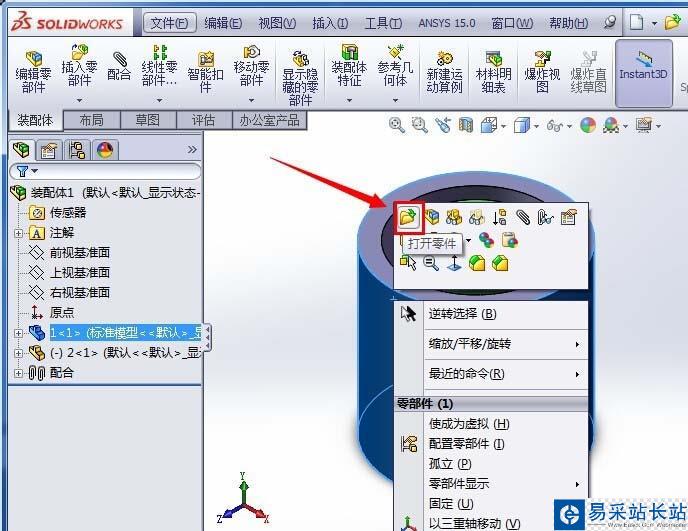

1、選中要剖切的零件并右鍵單擊，在彈出的對話框中左鍵單擊“打開零件”；

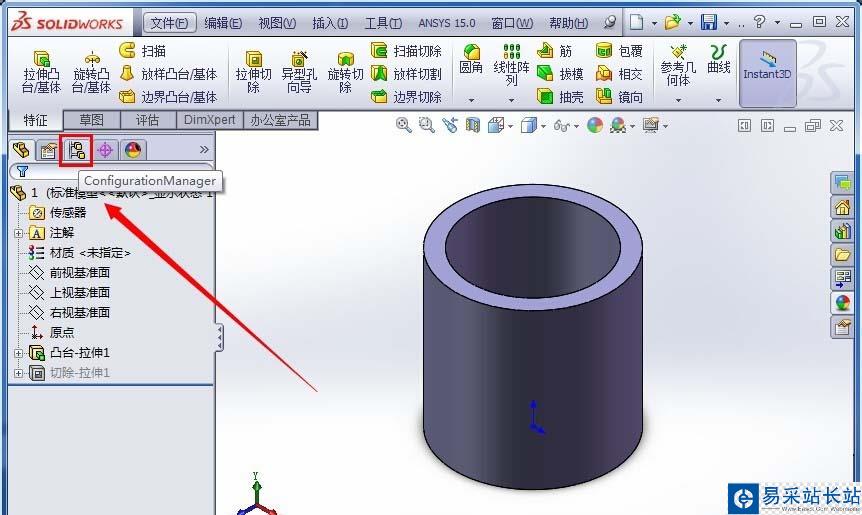

2、打開configurationmanager，即配置管理器；

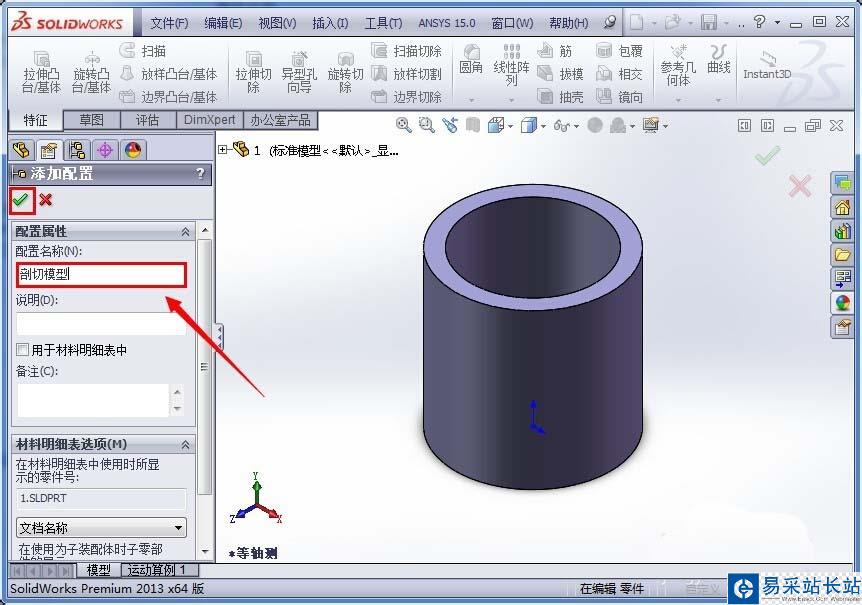

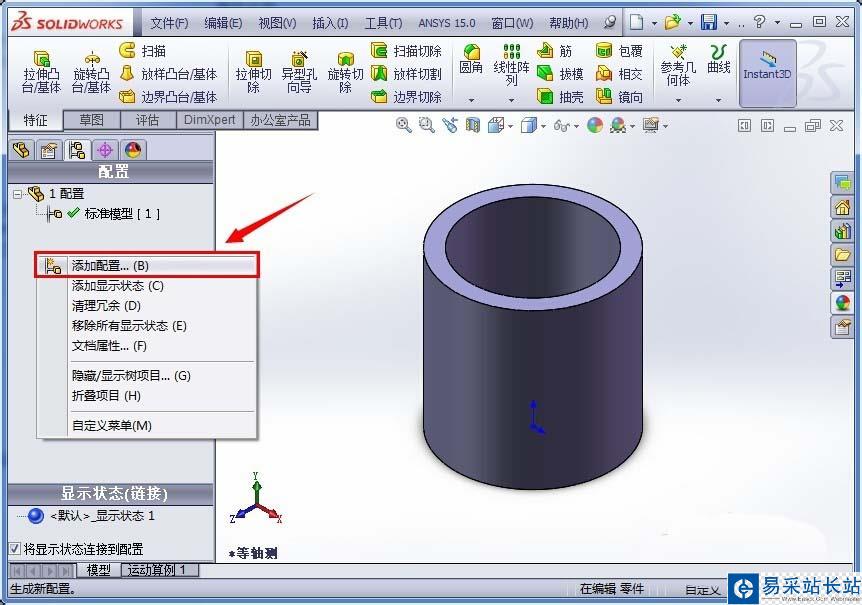

3、在配置欄空白的地方右鍵單擊，在彈出的對話框中左鍵單擊“添加配置”，輸入新配置的名稱（比如剖切模型）后點擊確定；

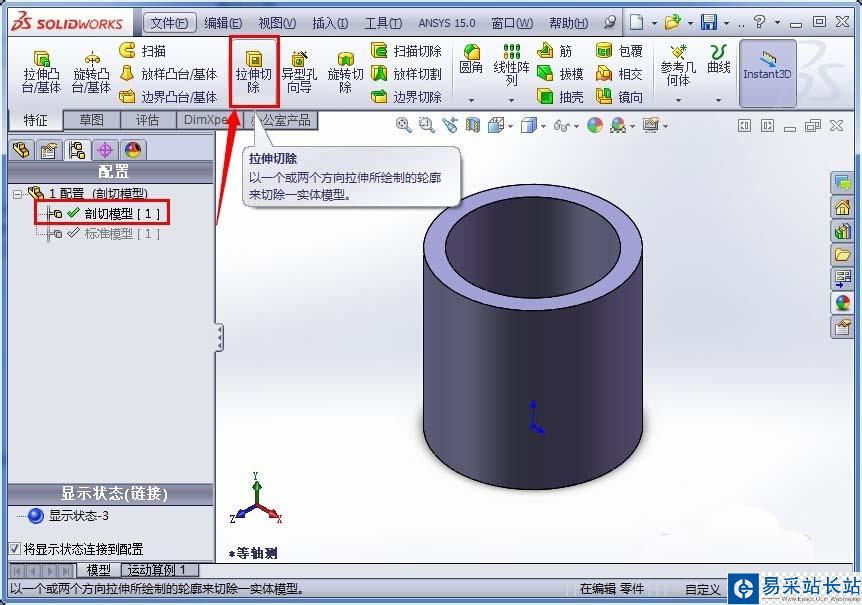

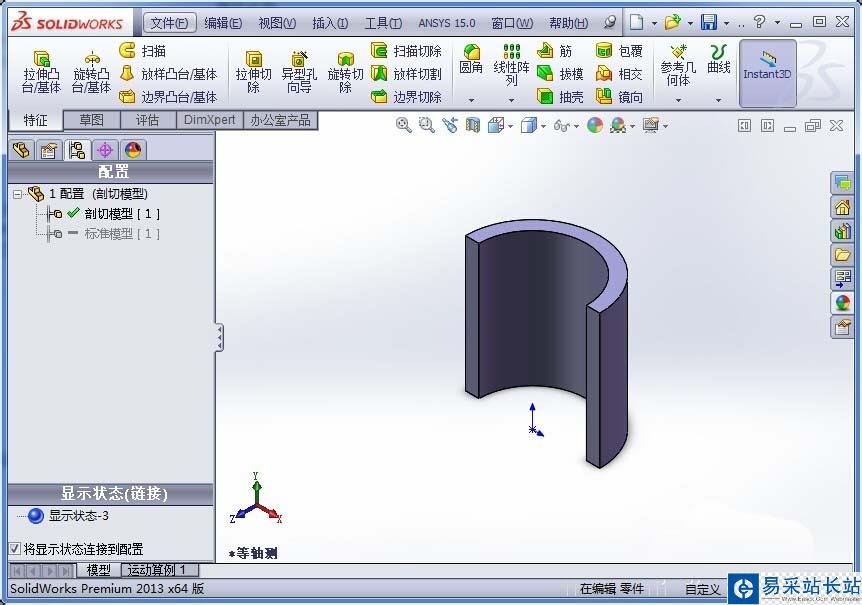

4、在新配置下，進行切除操作，根據自己的需要來確定切除的大小、形狀；

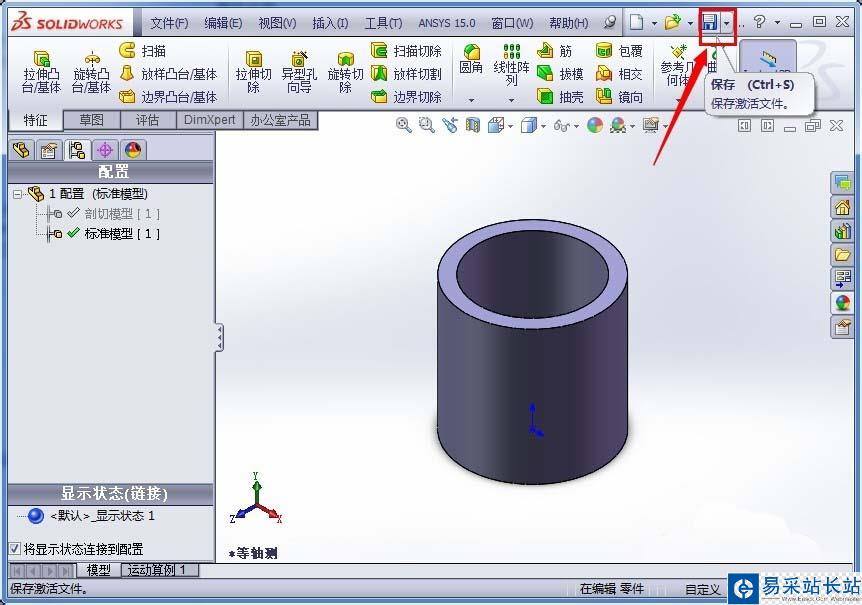

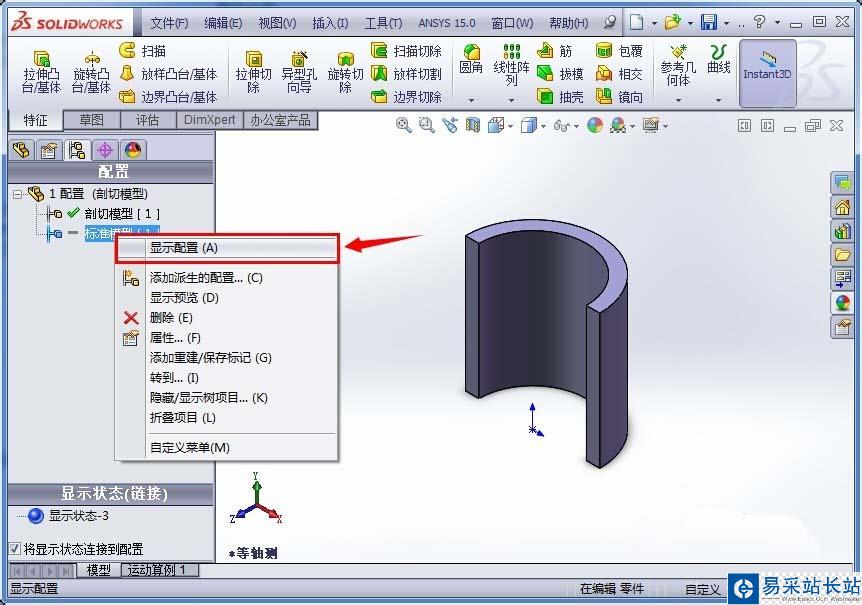

5、右鍵單擊“標準模型”，在彈出的對話框中左鍵單擊“顯示配置”，模型恢復到標準模型配置的顯示后保存剛剛的操作，然后關閉零件文檔；

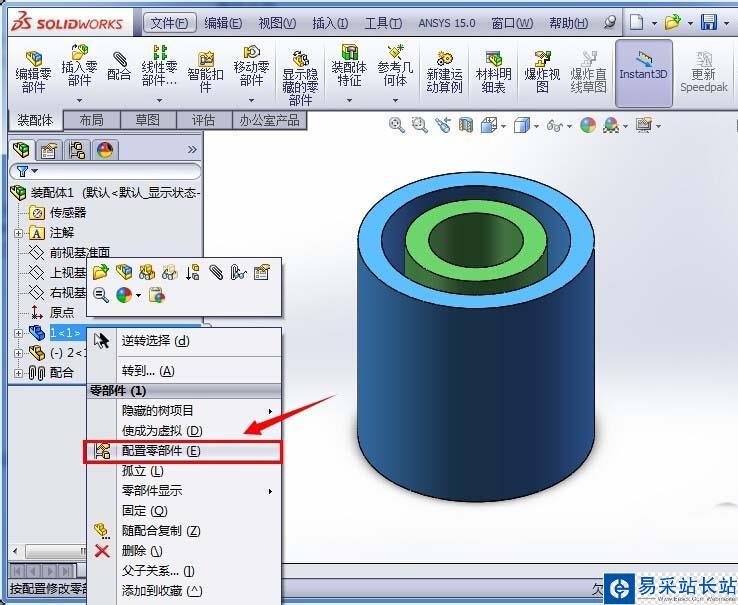

6、選中要剖切的零件（即剛剛進行操作的零件）并右鍵單擊，在彈出的對話框中左鍵單擊“配置零件”；

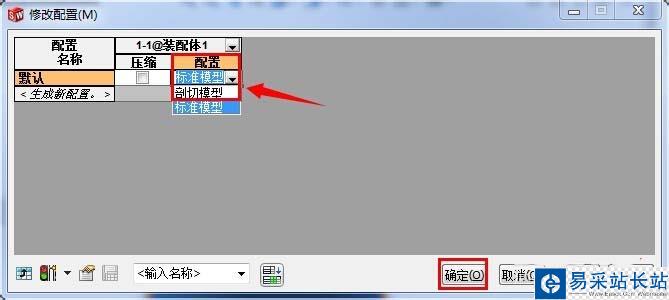

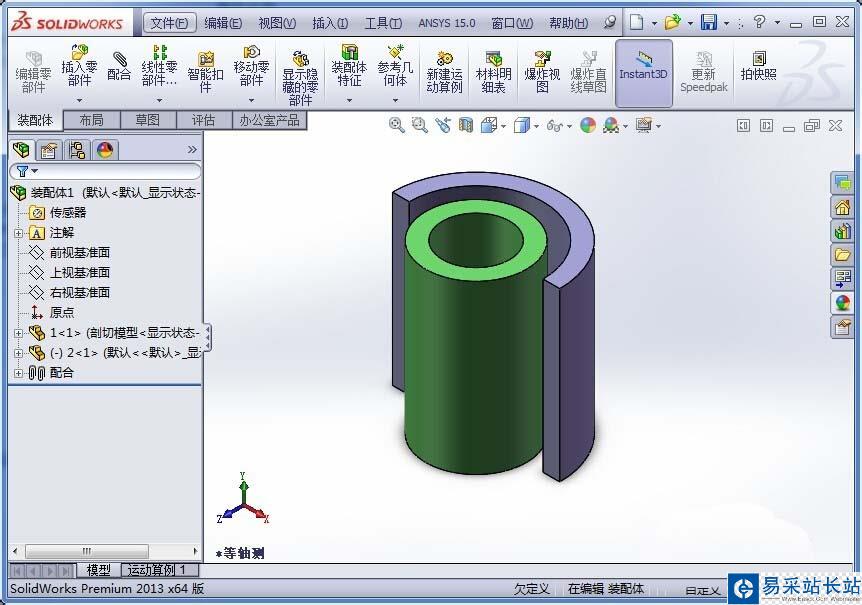

7、在“修改配置”對話框中找到“配置”欄，單擊“剖切模型”，然后點擊確定，則裝配體的顯示就達到了我們想要的剖視效果。同樣的方法可以切換到未剖切的狀態。
