在使用SolidWorks進行產品設計時，常用的標準件（如螺栓、螺母、墊圈等）通?？梢栽诎惭b了SolidWorksToolbox插件后調出使用，而許多標準件在Toolbox并不存在，不能從插件中直接調用。在用到這些零件時，設計人員常常因其尺寸、規格不同而進行重復設計，效率低、工作量大。針對這一問題，本文以“外六角螺塞”為例，詳細介紹系列零件庫的創建及使用方法。

軟件名稱：solidworks 2015 3d設計軟件(附序列號) sp5.0 安裝版 64位軟件大?。?.76GB更新時間：2018-05-17

1、創建默認零件　

按照重型機械標準JB/ZQ4450－1997的“外六角螺塞M20×1.5”設計默認零件?！　?/p>

1）新建一個零件文件，進入草圖繪制狀態?！　?/p>

2）以“前視基準面”為草繪基準面，繪制草圖。選擇下拉菜單“視圖/尺寸名稱”，在繪圖區草圖中改變尺寸名稱，如圖1所示。

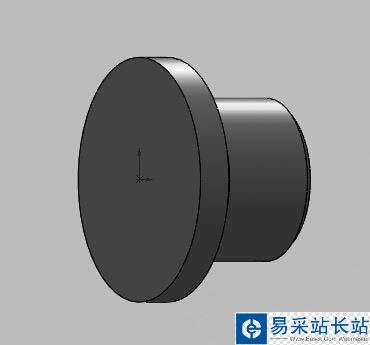

2、選擇特征工具欄上的“旋轉”命令，建立“旋轉1”特征（見圖2）。

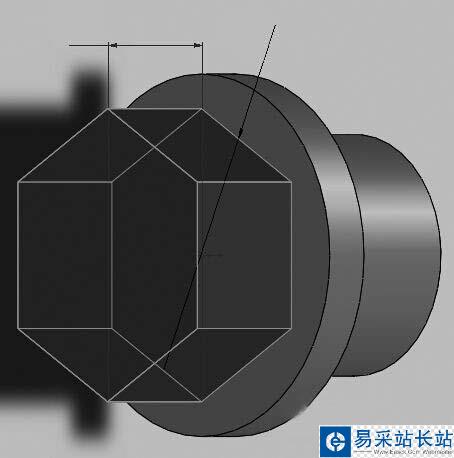

3、以圖2左端面為基準，繪制草圖，選擇特征工具欄上的“拉伸”命令，建立“凸臺-拉伸1”特征，雙擊設計樹中的“凸臺-拉伸1”特征，在繪圖區零件上修改尺寸名稱，如圖3所示。將文件保存為“外六角螺塞JB4450－1997.SLDPRT”（螺紋特征創建略）。

4、創建系列零件設計表　　

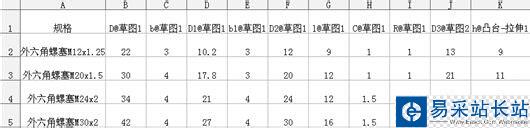

1）新建MicrosoftExcel工作表，在單元格A1中輸入“規格”，分別雙擊SolidWorks設計樹中的“旋轉1”，“凸臺-拉伸1”特征，在繪圖區中選擇零件尺寸，在彈出的對話框中將主要值分別復制、粘貼到B1K1單元格?！　?）按國標輸入每種規格的螺塞所對應的參數值，將文件保存為“外六角螺塞設計表.xls”，如圖4所示。

5、插入系列零件設計表　　

1）選擇下拉菜單“插入/表格/設計表”，打開“系列零件設計表”對話框，選擇“來自文件”，點擊“瀏覽”按鈕，找到“外六角螺塞設計表.xls”后確定，在繪圖區域彈出Excel表格，在空白處單擊退出。　　

2）單擊ConfigurationManager按鈕，進入配置管理，雙擊各配置，觀察零件的變化。

6、創建零件庫　　

在設計庫中選擇“DesignLibrary”點擊右鍵，在快捷菜單中選擇“新文件夾”，并將新文件夾重命名為“管路附件”，如圖5所示。
